Материнская плата Supermicro X14SPN-L MBD-X14SPN-L

Основная информация о материнской плате Supermicro MBD-X14SPN-L

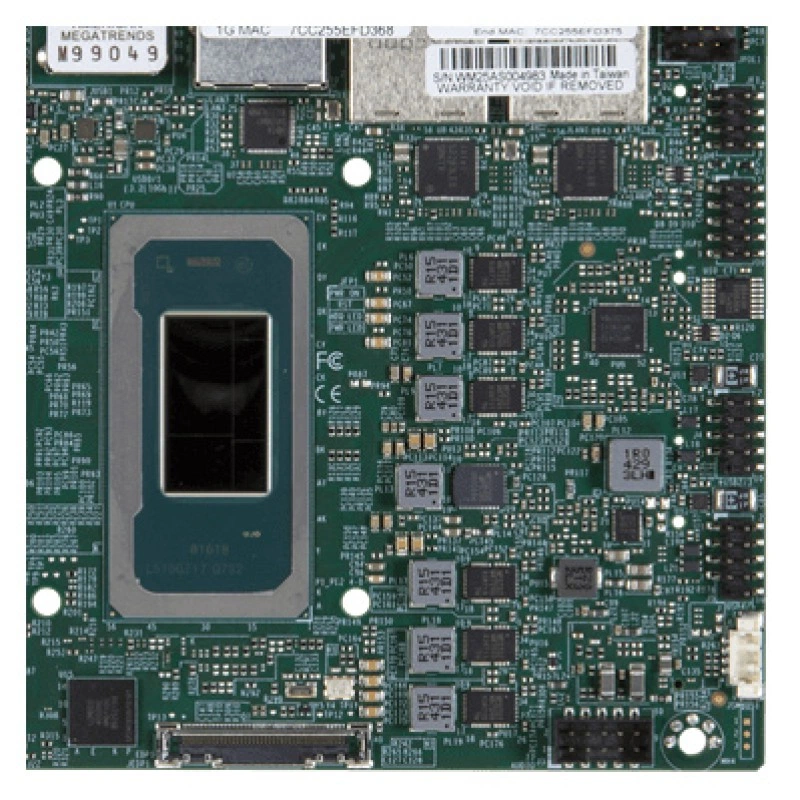

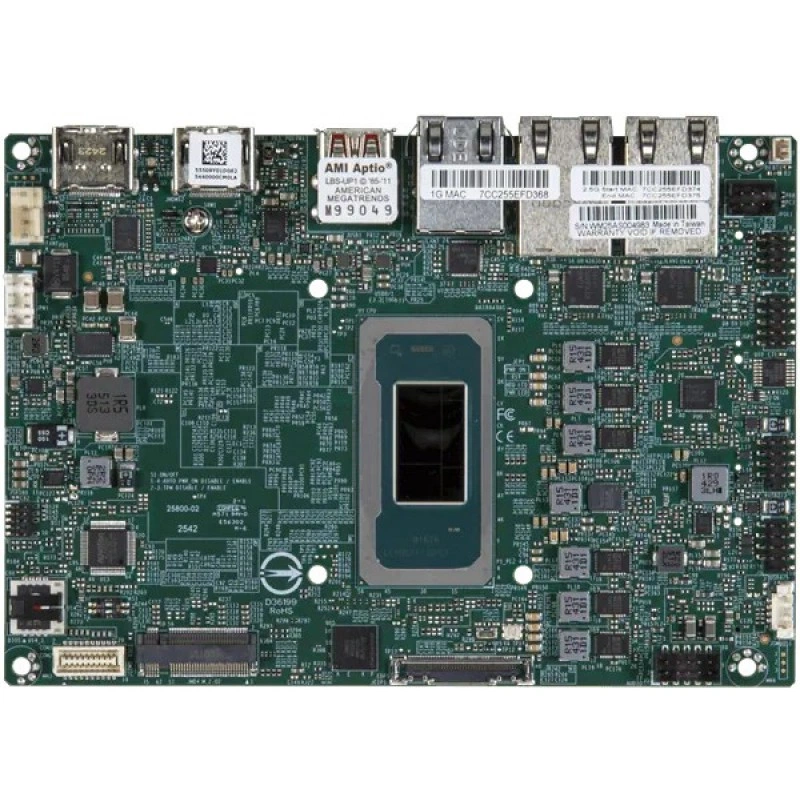

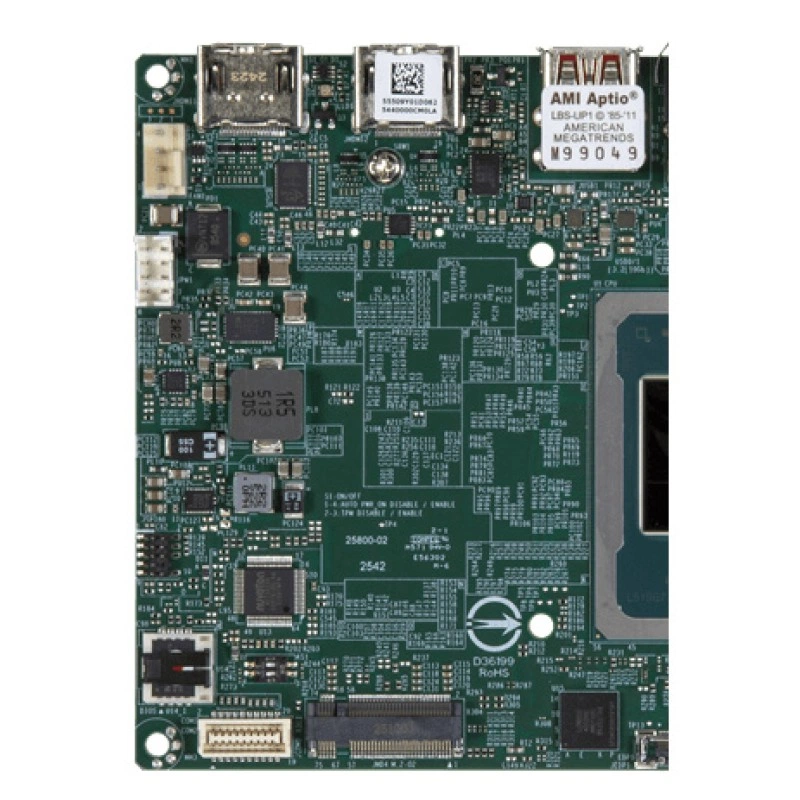

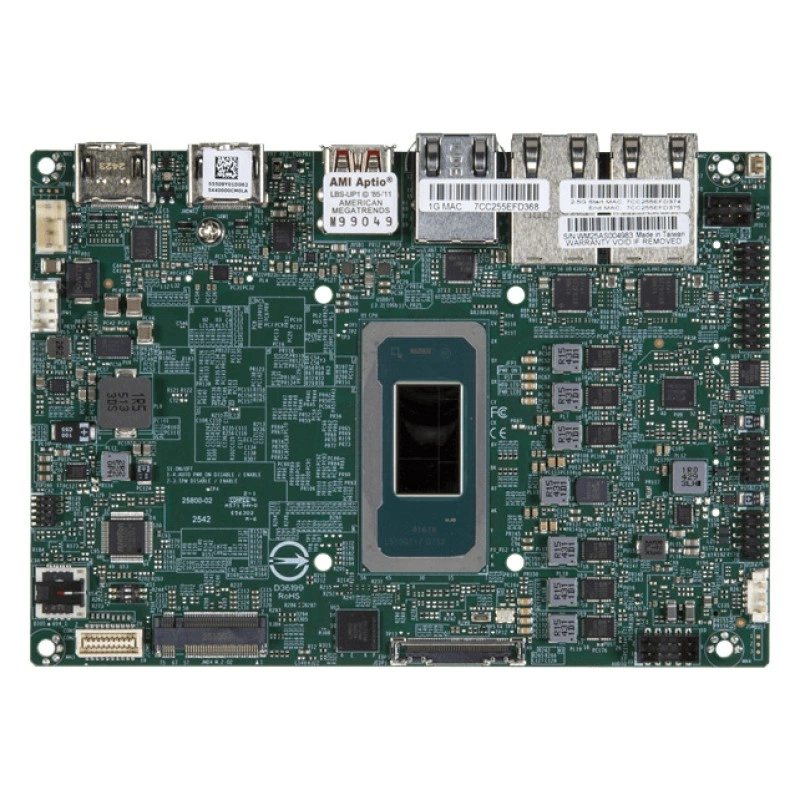

Supermicro MBD-X14SPN-L объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — X14SPN-L. Вычислительная платформа: Один FCBGA-2540; Intel Core Ultra 5 процессор 335.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 5600MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7/5); Два DDR5 5600/6400MHz SO/CSO-DIMM, До 128GB, IBECC. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I226-IT, 2.5G, TSN, промышленное исполнение; 1 LAN с Intel PHY I219LM LAN-контроллер; 2 RJ45 2.5 GbE LAN порт(ы) (Intel Ethernet-контроллер I226-IT); 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); Triple LAN RJ45 разъёмы. 2 Intel i226IT 2.5GbE с POE, и 1 Intel i219LM GbE. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X14SPN-L сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Один FCBGA-2540; Intel Core Ultra 5 процессор 335.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 5600MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7/5); Два DDR5 5600/6400MHz SO/CSO-DIMM, До 128GB, IBECC.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT, 2.5G, TSN, промышленное исполнение; 1 LAN с Intel PHY I219LM LAN-контроллер; 2 RJ45 2.5 GbE LAN порт(ы) (Intel Ethernet-контроллер I226-IT); 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); Triple LAN RJ45 разъёмы. 2 Intel i226IT 2.5GbE с POE, и 1 Intel i219LM GbE.
• M.2: 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280(default)); 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 2280(default)/2242); 1 M.2 PCIe 4.0 x1 NVMe слот (E-key 2230(default); USB 2.0); 1 M.2 PCIe 4.0 x1 NVMe слот (B-key 3052(default)/2242/2280; USB 2.0; nano SIM holder).
• USB: 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB3.2 type-A разъёмы и 4 USB2.0 колодки.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
• Системная логика: Система на кристалле SoC.
• Видео: 2 HDMI 2.1 порт(ы) (сзади).
• Безопасность: 1 TPM Chip; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14SPN-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Один FCBGA-2540; Intel Core Ultra 5 процессор 335. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 5600MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7/5); Два DDR5 5600/6400MHz SO/CSO-DIMM, До 128GB, IBECC. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SPN-L. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
