Артикул: MBD-X14SPN-H

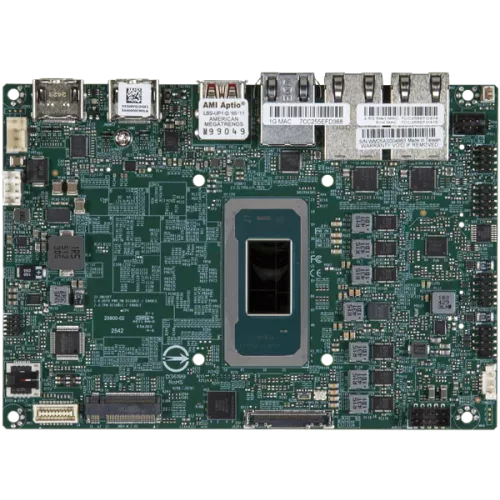

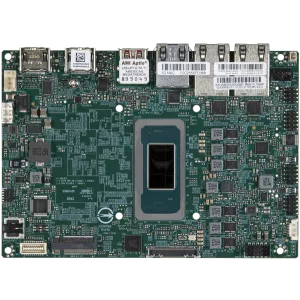

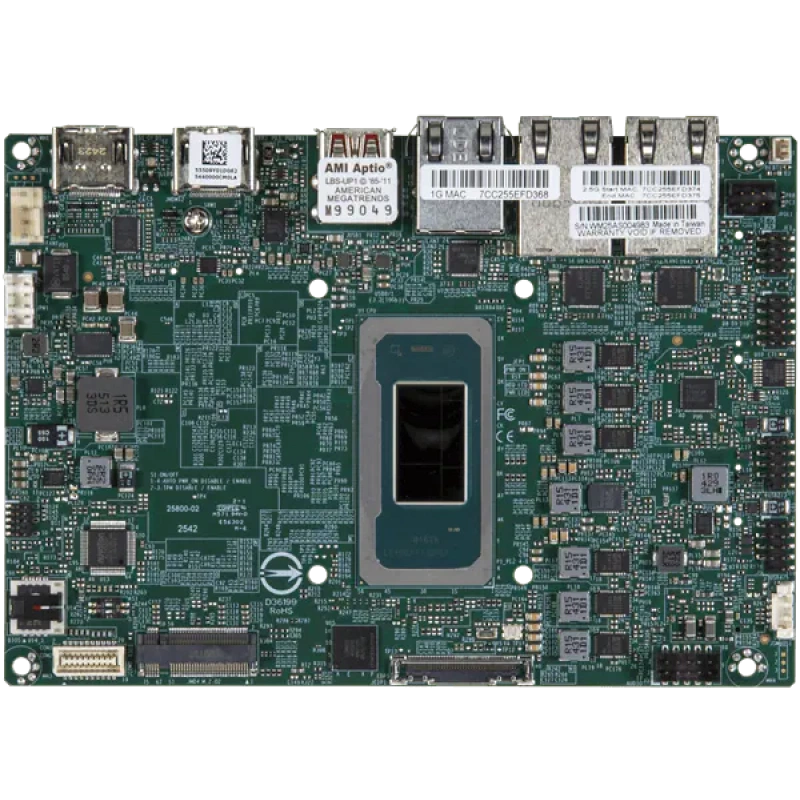

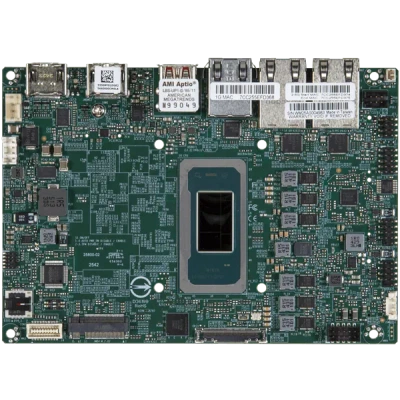

Материнская плата Supermicro X14SPN-H MBD-X14SPN-H (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SPN-H - это embedded 3.5" SBC материнская плата формата 3.5" SBC, предназначенная для встраиваемых вычислительных систем и промышленного применения. Плата использует процессор Intel® Core™ Ultra X7 Processor 368H и рассчитана на компактные решения с упором на интегрированные интерфейсы, сетевые возможности и работу в ограниченном пространстве. Модель относится к линейке серверных и встраиваемых платформ Supermicro и ориентирована на построение компактных систем, где важны стабильность, набор портов и поддержка современных интерфейсов.

Функциональные возможности MBD-X14SPN-H

Плата оснащена одним процессорным разъемом Single FCBGA-2540 и поддерживает Intel® Core™ Ultra X7 Processor 368H с количеством ядер до 16 и тепловым пакетом до 25 W. За счет этого она подходит для задач, где требуется баланс между производительностью и энергопотреблением. Встроенная подсистема памяти поддерживает 2 слота DIMM, до 128 GB памяти DDR5 SO-DIMM с частотой до 5600 MT/s, а также поддержку CSODIMM до 6400 MT/s при использовании процессоров Core™ Ultra 9/7. Напряжение памяти составляет 1.1 V.

Плата оборудована встроенной графикой Intel® UHD Graphics, двумя HDMI 2.1 на задней панели, а также одним eDP 1.4 и одним MIPI D-PHY connector для встраиваемых сценариев. Для подключения периферии предусмотрены 2 USB 3.2 Gen2x1 Type-A порта, 4 USB 2.0 header, 2 COM порта, аудиоразъемы Line Out и Mic In, 8-bit GPIO header, SMBus header и модуль TPM 2.0. Сетевой блок включает 3 LAN-порта: 2 порта RJ45 2.5 GbE на контроллере Intel® Ethernet Controller I226-IT с поддержкой TSN и промышленного класса, а также 1 порт RJ45 1 GbE на контроллере Intel® PHY I219LM.

Технические особенности

Материнская плата выполнена в формате 3.5" SBC с габаритами 5.7" x 4" (14.6 cm x 10.16 cm). Чипсет реализован как System on Chip, что характерно для компактных embedded-платформ. Для хранения данных предусмотрены 2 слота M.2 2242/2280 M-key с поддержкой PCIe Gen5 x4, а также 2 слота M.2 расширения: 1 E-key и 1 B-key с nano SIM. Такое сочетание позволяет использовать накопители и дополнительные модули связи в единой компактной системе.

Плата поддерживает встроенные средства подключения, мониторинга и безопасности, включая TPM chip, а также ориентирована на промышленную и встраиваемую эксплуатацию. Указана поддержка питания 12~36 V DC, что делает устройство совместимым с широким диапазоном источников постоянного тока. Вариант исполнения и набор интерфейсов подтверждают применение платы в embedded-системах, терминалах, компактных промышленных компьютерах и других специализированных устройствах.

Применение

Встраиваемые промышленные компьютеры и SBC-системы.
Компактные edge-решения и специализированные embedded-платформы.
Системы с требованиями к нескольким LAN-портам, HDMI, COM и USB-интерфейсам.
Проекты, где важны поддержка TPM 2.0, GPIO, SMBus и M.2-накопителей.
Устройства с питанием от источников постоянного тока 12~36 V.

Плата подходит для решений, в которых требуется компактная материнская плата с современным процессором Intel® Core™ Ultra, встроенной графикой, промышленными сетевыми контроллерами и набором интерфейсов для интеграции периферии. Формат 3.5" SBC и набор портов делают модель удобной для сборки функциональных embedded-систем без лишних компромиссов по подключению и расширению.

Технические характеристики MBD-X14SPN-H

Видео и графика

Встроенная графика: Intel UHD Graphics

Идентификаторы

Артикул производителя: MBD-X14SPN-H
Бренд: Supermicro

Модель: X14SPN-H

Назначение и классификация

Линейка применения: Embedded 3.5" SBC

Тип товара: Материнская плата

Накопители и хранение данных

Слоты M.2 для накопителей: 2 x M.2 2242/2280 M-key, до PCIe Gen5 x 4

Слоты M.2 расширения: 1 E-key и 1 B-key с nano SIM

Оперативная память

Максимальный объем памяти: До 128 ГБ
Напряжение памяти: 1, 1 В
Поддержка CSODIMM: До 6400 MT/s при Core Ultra 9/7

Слоты памяти: 2 DIMM Slots
Тип памяти: DDR5 SO-DIMM
Частота памяти: 5600 MT/s

Питание

Конфигурация БП: 12~36 В DC

Подключение и интерфейсы

SMBus: 1 SMBus header
USB: 2 x USB 3.2 Gen2 x 1 Type-A (Rear), 4 x USB 2.0 header
Видеоразъемы: 2 x HDMI 2.1 (Rear)

Интерфейс для встроенных дисплеев: 1 x eDP 1.4 и 1 x MIPI D-PHY connector
Последовательные порты: 2 x COM (RS-232/422/485)

Процессорная подсистема

TDP CPU: До 25 Вт
Кэш: До 18 MB
Максимальное количество ядер: До 16C/16T

Процессор: Intel Core Ultra X7 Processor 368H
Тип процессорного разъема: Single FCBGA-2540
Чипсет: System on Chip

Размеры и физические параметры

Габариты: 5.7" x 4" (14, 6 см x 10, 16 см)

Форм-фактор: 3.5" SBC

Сертификация и стандарты

TPM: TPM 2.0

Поддержка промышленного класса: Intel Ethernet Controller I226-IT industrial grade

Сеть и интерфейсы

1GbE контроллер: 1 x Intel PHY I219LM
2.5GbE контроллеры: 2 x Intel Ethernet Controller I226-IT, TSN, industrial grade

Сетевые интерфейсы: 3 порта RJ-45

Совместимость

Совместимый сервер/система: SYS-E103-14P-H

Функции и возможности

GPIO: 8-bit GPIO header

Аудио: Line Out, Mic In, ALC 888S HD Audio
