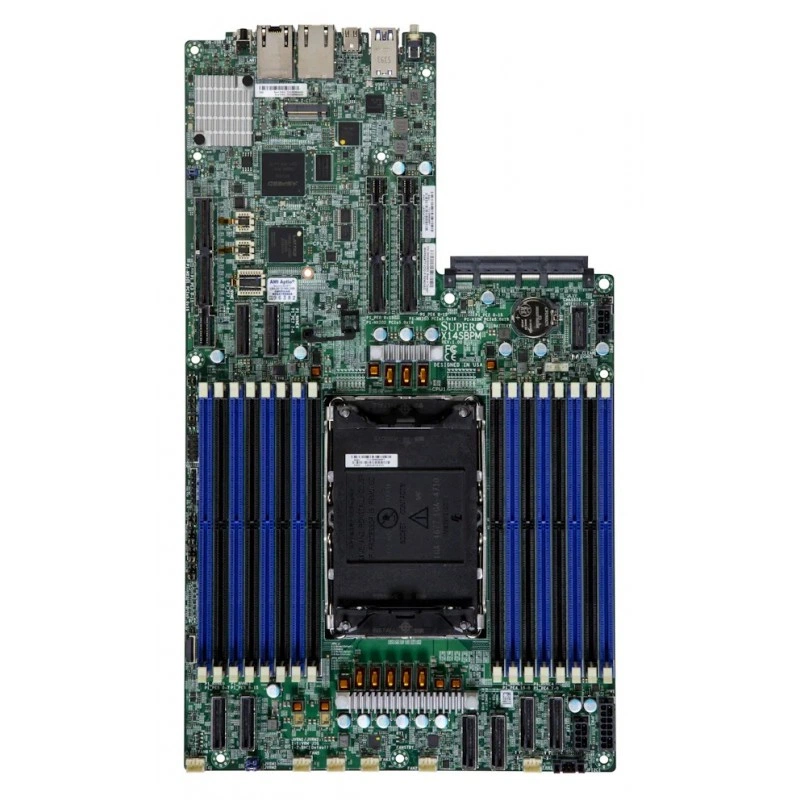

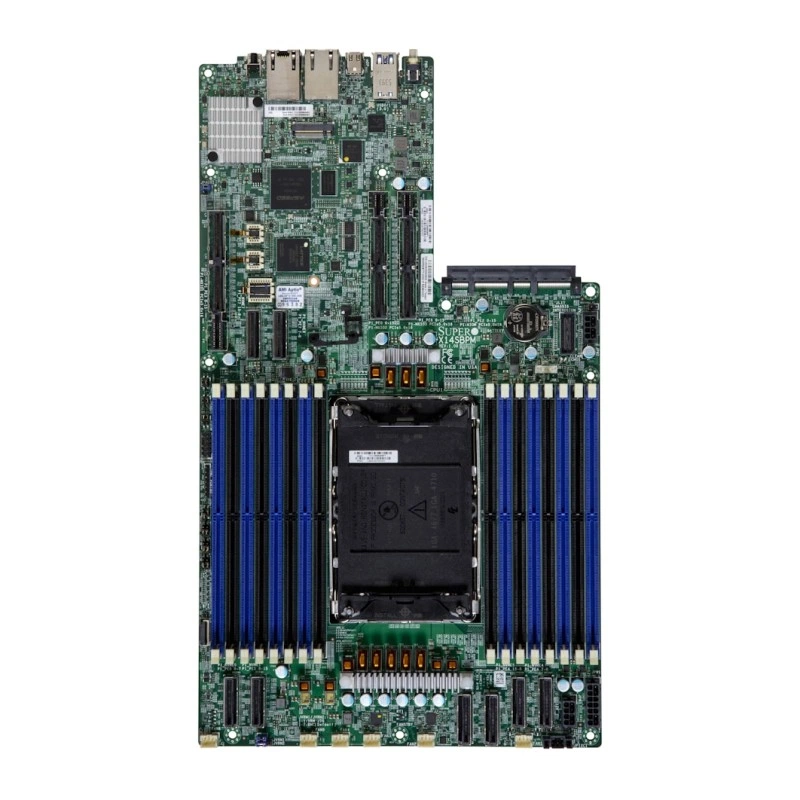

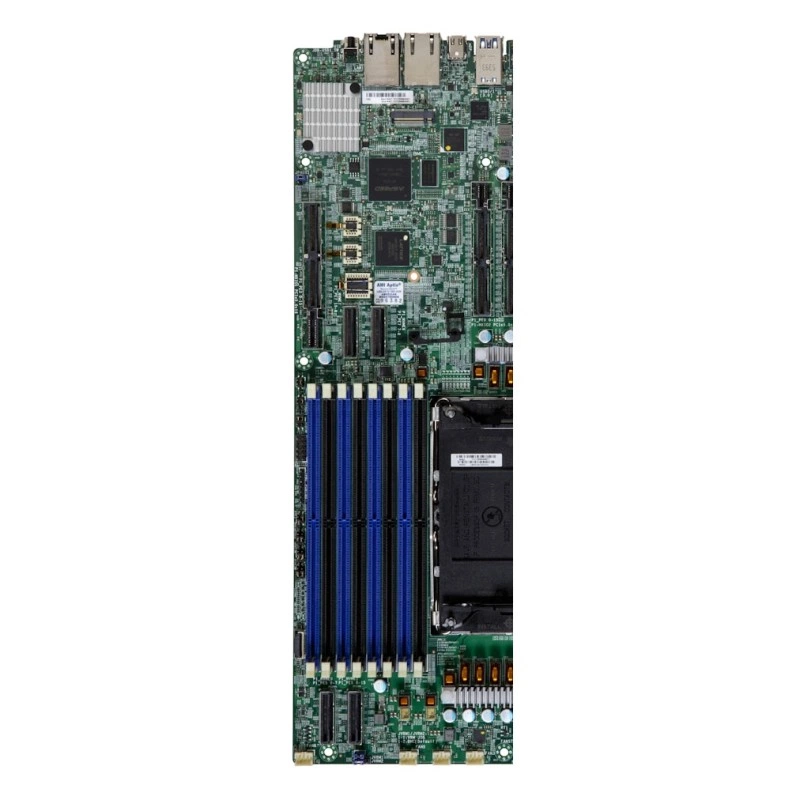

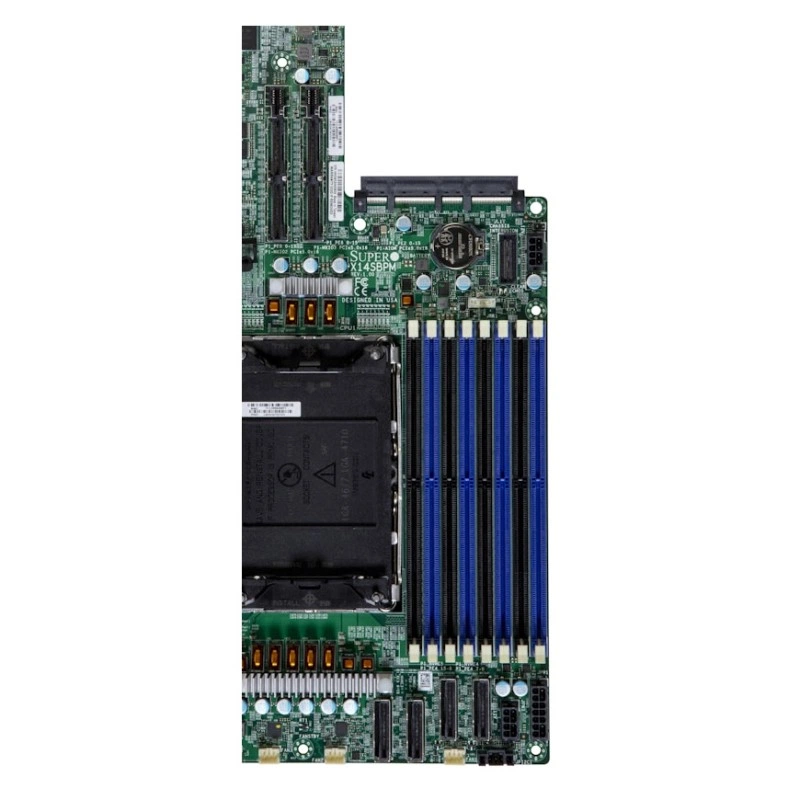

Материнская плата Supermicro X14SBPM ( For SuperServer Only ) MBD-X14SBPM

Основная информация о материнской плате Supermicro MBD-X14SBPM

Supermicro MBD-X14SBPM объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X14SBPM. Вычислительная платформа: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.0 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.

Формат платы — Проприетарный. Её габариты составляют 8.27" x 14.24" (21cm x 36cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM. Сетевые контроллеры и подключение: 1 RJ45 1 GbE Dedicated BMC LAN порт(ы); 1 RJ45 10GbE с Intel E610. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X14SBPM сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.0 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
• Форм-фактор и габариты: Проприетарный; 8.27" x 14.24" (21cm x 36cm).
• Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM.
• Сеть: 1 RJ45 1 GbE Dedicated BMC LAN порт(ы); 1 RJ45 10GbE с Intel E610.
• M.2: 1 M.2 PCIe 5.0 x2 слот (M-key 2280/22110).
• PCIe: 3 PCIe 5.0 x16 слоты; 1 PCIe 5.0 x16 AIOM слот; 8 PCIe 5.0 x8 через MCIO разъём слоты; (*требует additional parts, please see опционально parts list для подробностей. для more details on PCIe слот configuration options, См. system callout images above.).
• USB: 2 USB 3.0 порт(ы) (front).
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 6-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Видео: 1 Mini DP порт(ы) (Front).

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SBPM подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.0 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SBPM. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
