Артикул: MBD-H8QGI+-F-O

Наличие уточняйте

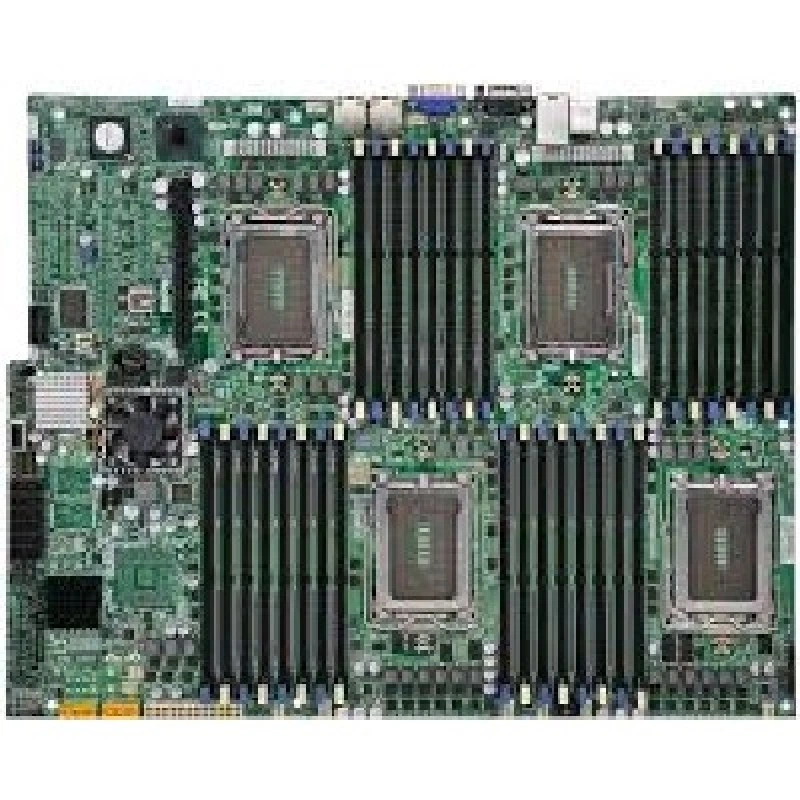

Материнская плата Supermicro MBD-⁠H8QGI+-⁠F-⁠O

Цена последней отгрузки со склада:

69 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8QGI+-F-O

Материнская плата Supermicro MBD-H8QGI+-F-O относится к серверным комплектующим бренда Supermicro и предназначена для построения совместимых серверных систем. Точный индекс MBD-H8QGI+-F-O сохранен как модельный код изделия, который используется для подбора соответствующей серверной платформы и конфигурации. Плата входит в категорию материнских плат для серверов и ориентирована на работу в составе серверной архитектуры Supermicro.

Это серверная материнская плата, рассчитанная на применение в совместимых конфигурациях, где важна совместимость с платформой производителя и точное соответствие модели. Обозначение MBD-H8QGI+-F-O указывает на конкретную модификацию платы, а принадлежность к серверному сегменту делает ее компонентом для сборки или обслуживания серверных систем. Назначение изделия - использование в серверных конфигурациях, где требуется базовая системная плата для совместимых компонентов и дальнейшего построения платформы.

Модель подходит для задач, связанных с обновлением, заменой или комплектованием серверного узла. Поскольку это материнская плата серверного класса, ключевыми признаками являются точный артикул, принадлежность к линейке Supermicro и ориентация на серверные системы.

Функциональные возможности

Практическая задача H8QGI+-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Четыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка.
  • Форм-фактор и габариты: SWTX; 16.48" x 13" (41.9cm x 33.0cm).
  • Оперативная память: 32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix.
  • Тип и режимы памяти: регистровая ECC или unb. ECC / non-ECC DDR3 1600/1333/1066 MHz SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов.
  • PCIe: 1x PCI-e 2.0 x16.
  • USB: 7x USB 2.0 портов; 2x сзади, 4x Внутренний колодка, и 1x type A.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC.
  • Охлаждение: Контроль оборотов до 9 вентиляторов; До nine 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H8QGI+-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Четыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; регистровая ECC или unb. ECC / non-ECC DDR3 1600/1333/1066 MHz SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H8QGI+-FЧетыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8QGI-FЧетыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DGI-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DAI+-FДва 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link ПоддержкаSixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H8QGI+-F. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8QGI+-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V или 1.5V
Ёмкость и слоты памяти
32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
32
Контакты модуля памяти
240-pin
Тип и скорость памяти
регистровая ECC или unb. ECC / non-ECC DDR3 1600/1333/1066 MHz SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Четыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка
Сокет процессора
G34
Чипсет
AMD SR5690 + SP5100 чипсет
Количество процессорных разъёмов
4

Интерфейсы и расширение

Super I/O
Winbond W83527 chip
Видеовыход VGA
Matrox G200 16MB DDR2 graphics; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
7x USB 2.0 портов; 2x сзади, 4x Внутренний колодка, и 1x type A
Последовательные порты
1x Fast UART 16550 serial порт; 1x serial порт колодка
Сетевые контроллеры
Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCIe
1x PCI-e 2.0 x16

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
16.48" x 13" (41.9cm x 33.0cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
SWTX

Накопители

Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 9 вентиляторов; До nine 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём, TPM колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, -12V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 9x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Мирон Осипов26.05.2026

5/5

Эту плату поставили на замену в сервер, который нужно было вернуть к работе после ремонта. После подключения он запустился, память определилась, и дальше уже ничего дополнять не пришлось. Для старой системы это оказался понятный и рабочий вариант.

Плюсы товара

Сервер запустился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки совместимости нужно сделать перед заменой материнской платы, если платформа опирается на конкретную модель MBD-H8QGI+-F-O?

Материнская плата привязана к точной модификации MBD-H8QGI+-F-O, поэтому перед заменой важно убедиться, что ваша текущая серверная платформа рассчитана на эту модель и что совпадают требования по архитектуре и поддерживаемым компонентам.

Почему важно учитывать «legacy Intel» сегмент при планировании апгрейда или ремонта сервера на этой плате?

Категория указывает сегмент материнских плат legacy Intel, значит при модернизации нужно проверить, что ваш серверный стек и ожидания по платформе соответствуют этому сегменту, иначе ремонт может потребовать замены и других компонентов.

Какие последствия для работоспособности возможны, если поставить плату в неподходящую по назначению серверную конфигурацию?

Плата предназначена для серверных систем и серверных комплектующих, поэтому использование ее в несерверной или не соответствующей по назначению конфигурации может привести к некорректной работе узла или необходимости дополнительной донастройки.

Как спланировать закупку запасной системной платы, чтобы снизить риск длительного простоя при ремонте?

Поскольку ключевой идентификатор платы — MBD-H8QGI+-F-O, для запасного комплекта лучше ориентироваться на точное соответствие модели, чтобы быстрее восстановить сервер в рамках совместимой серверной архитектуры.

Что стоит уточнить при подборе компонентов «вокруг» платы, чтобы она заработала в составе совместимого серверного узла?

Так как плата предназначена для построения совместимых серверных систем SuperMicro, при подборе важно сверить, что остальные компоненты (которые вы планируете ставить вместе с платой) рассчитаны на серверную платформу под эту модель.
