Артикул: MBD-H8DAI+-F-O

Наличие уточняйте

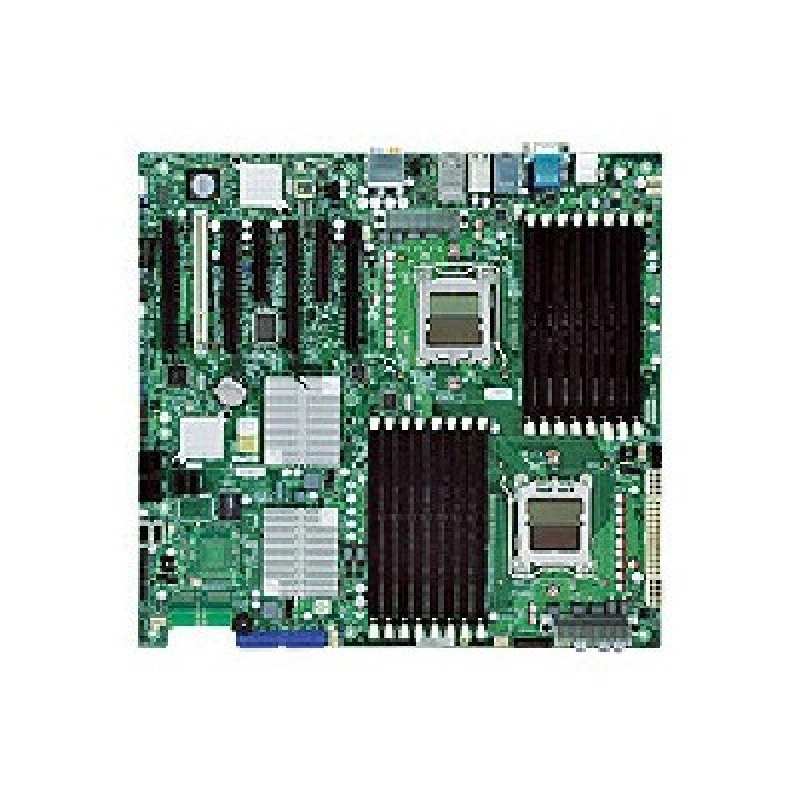

Supermicro MBD-⁠H8DAI+-⁠F-⁠O серверная материнская плата

Цена последней отгрузки со склада:

64 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8DAI+-F-O

Supermicro MBD-H8DAI+-F-O - серверная материнская плата для построения совместимых вычислительных систем на базе платформы Supermicro. Модель относится к категории комплектующих для серверов и используется как основа для сборки или модернизации серверного узла, где требуется установка процессора, модулей памяти, накопителей и дополнительных компонентов расширения. Обозначение MBD-H8DAI+-F-O сохраняет точный заводской код модели и определяет конкретную модификацию платы.

Плата рассчитана на применение в серверных конфигурациях, где важны совместимость с серверной платформой, возможность подключения периферии и организация надежной аппаратной основы под рабочие нагрузки. Формат исполнения, набор слотов, интерфейсы, поддерживаемые процессоры и память зависят от точной модификации платы, поэтому для подбора важно ориентироваться на полный артикул MBD-H8DAI+-F-O и семейство серверных компонентов Supermicro.

Материнская плата этого класса обычно применяется в серверах, где нужно объединить процессорную подсистему, оперативную память, накопители и внешние подключения в одной аппаратной платформе. Код MBD-H8DAI+-F-O указывает на конкретное изделие серии Supermicro, а не на универсальную плату общего назначения.

Функциональные возможности

При проектировании сервера на H8DAI+-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link Поддержка.
  • Форм-фактор и габариты: Enhanced Extended ATX; 13.68" x 13.05" (34.8cm x 33.2cm).
  • Оперативная память: Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks.
  • Тип и режимы памяти: DDR2 800/667/533 MHz регистровая ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов.
  • PCIe: 4x PCI-e 2.0 x16; 2x PCI-e 2.0 x4 (в физическом слоте x8).
  • USB: 10x USB 2.0 портов; 6x сзади / 2x колодка / 2x type A.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC.
  • Охлаждение: Контроль оборотов до 8 вентиляторов; До Восемь 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H8DAI+-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link Поддержка. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; DDR2 800/667/533 MHz регистровая ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H8DAI+-FДва 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link ПоддержкаSixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DA6+-FДва 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link ПоддержкаSixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DGI-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8QGI+-FЧетыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H8DAI+-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Retention BKT-0012L — 2 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-010L — 1 шт., I/O Cable 3 CBL-036L-03 — 1 шт., Driver Disk CDR-APLUS2 — 1 шт., Заглушка I/O MCP-260-00025-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, CBL-036L-03. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H8DAI+-F-O

Оперативная память

Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks
Ёмкость модулей DIMM
256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR2 800/667/533 MHz регистровая ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link Поддержка
Чипсет
Два AMD чипсет SR5690 + SP5100
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond 83627DHG chip
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Звуковая подсистема
HD Audio ALC888
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
10x USB 2.0 портов; 6x сзади / 2x колодка / 2x type A
Последовательные порты
1x Fast UART 16550 serial порт; 1x serial порт колодка
Сетевые контроллеры
Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCI
1x PCI 32-bit 33MHz слот
Слоты PCIe
4x PCI-e 2.0 x16; 2x PCI-e 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Driver Disk CDR-APLUS2
1 шт.; DRIVER CD для AMD SP5100 чипсет MB
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-010L
1 шт.; 9 PIN SERIAL порт DTK CABLE, LF
Комплект: I/O Cable 3 CBL-036L-03
1 шт.; 18" ATA 133/100/66 3-DROP TPE CABLE, PBF
Комплект: Retention BKT-0012L
2 шт.; RETENTION MODULE для AMD CPU разъём F,ROHS
Комплект: Заглушка I/O MCP-260-00025-0N
1 шт.; Стандартная заглушка I/O для X8DAH+ MB
Комплект: Материнская плата MBD-H8DAi+-F
1 шт.; H8DAi+-F Материнская плата: MBD-H8DAi+-F-O (retail) / MBD-H8DAi+-F-B (bulk)

Конструкция и условия эксплуатации

Габариты
13.68" x 13.05" (34.8cm x 33.2cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 5/6, Server Exemption
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Enhanced Extended ATX

Накопители

IDE
Один EIDE канал Поддержка До Два UDMA IDE устройств; поддержка UDMA Mode 5; поддержка PIO Mode 4; поддержка ATA 100/133
Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов
Разъём дисковода
1 Floppy порт, 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 8 вентиляторов; До Восемь 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Валерия Куликова12.02.2026

5/5

Эту плату ставили вместо старой в сервере, который нужно было вернуть к жизни. После замены он загрузился, память определилась, и дальше уже просто собрали систему обратно. Хорошо, что не пришлось менять остальную часть конфигурации.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие данные нужно уточнить, чтобы быть уверенным в совместимости платы SuperMicro MBD-H8DAI+-F-O с остальными компонентами сервера?

По карточке можно опереться на точный артикул MBD-H8DAI+-F-O, но для совместимости с конкретными CPU/памятью/интерфейсами нужна полная ревизия и соответствие остальным компонентам именно этой модификации. В рамках этого товара в описании отмечено, что набор слотов и поддержка зависят от точной модификации.

Что важно учесть при модернизации: почему замена “похожей” материнской платы может привести к проблемам?

Для этой серии отдельно указано, что точная модификация определяет совместимость по процессорам, памяти и интерфейсам. При модернизации не полагайтесь на общее “серверное” назначение: сверяйте именно артикул и требования к платформе.

Когда стоит выбрать именно эту плату, а когда лучше искать другой вариант, исходя из сценария внедрения?

Эта материнская плата подходит как центральная основа для сборки/модернизации серверов SuperMicro, где важна совместимость серверных компонентов. Если же вы строите “кросс-платформенную” конфигурацию и не можете подобрать компоненты под точную модификацию, риск несовместимости выше.

Какие риски по подключению периферии возникают, если выбирать плату без учета состава интерфейсов конкретной модификации?

В описании указано, что интерфейсы и набор слотов зависят от точной модификации. Поэтому при подборе накопителей и плат расширения заранее сверяйте, что именно эта модификация поддерживает нужные вам подключения и форм-факторы расширений.

Какая информация с карточки помогает начать подбор, даже если остальные спецификации требуют сверки по документации?

Минимальная опора здесь — точный артикул MBD-H8DAI+-F-O и то, что это серверная материнская плата SuperMicro. Это помогает отсечь “не ту” модификацию при заказе, но для окончательной проверки совместимости с CPU/памятью нужно сверить требования полной версии платы.
