Артикул: MBD-X7DBE-0

Наличие уточняйте

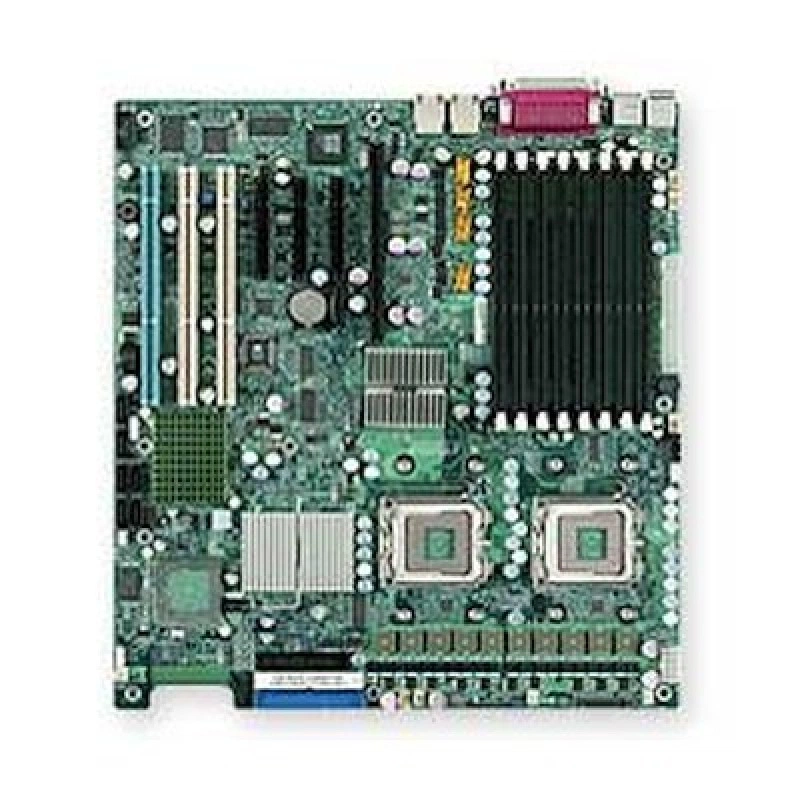

Материнская плата Supermicro MBD-⁠X7DBE-⁠0

Цена последней отгрузки со склада:

92 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DBE-0

Supermicro MBD-X7DBE-0 — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель x7dbe. Процессорная платформа: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.

Формат платы — Extended ATX. Её габариты составляют 12" x 13.05" (30.5cm x 33.2cm). Системная логика: Intel 5000P (Blackford) чипсет; MCH + PXH + ESB2. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается. Поддерживаемый тип и режимы RAM: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача x7dbe — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Extended ATX; 12" x 13.05" (30.5cm x 33.2cm).
  • Оперативная память: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов.
  • SATA: Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот; 1 SEPC (Supermicro PCI-e Power разъём) слот для 2U active Райзер cards с a power extension (i.e. CSE-RR2UE-AX).
  • USB: 2x USB сзади портов; 3x USB Внутренний колодки; Всего 5 USB 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка.
  • Охлаждение: Всего of Четыре 3-pin и Четыре 4-pin разъёмы вентиляторов supporting До 8 вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро x7dbe подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
x7dbeДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
x7dbe+Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Sixteen 240-pin DIMM разъёма; поддержка До 64 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DBE-XДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DBR-IДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата x7dbe. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X7DBE-0

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только; 1.5V(AMB)
Ёмкость и слоты памяти
Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается
Ёмкость модулей DIMM
512 MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000P (Blackford) чипсет; MCH + PXH + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HG chip
Видеовыход VGA
1x VGA порт
Графический контроллер
ATI ES1000 контроллер с 16 MB of video память
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 ECP / EEP parallel порт
Порты USB
2x USB сзади портов; 3x USB Внутренний колодки; Всего 5 USB 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking
Сетевые порты
2x RJ45 LAN портов
Слоты PCI-X
2x 64-bit 133MHz PCI-X (3.3V) слоты; 1x 64-bit 100MHz PCI-X (3.3V) слот
Слоты PCIe
2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот; 1 SEPC (Supermicro PCI-e Power разъём) слот для 2U active Райзер cards с a power extension (i.e. CSE-RR2UE-AX)

Комплектация и совместимость

Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [4-pin (+12V), 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12" x 13.05" (30.5cm x 33.2cm)
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Extended ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств (IDE-M, IDE-S) including CF(Compact Flash) Card; Compact Flash (40-pin разъём, IDE 1, Один канал) слот; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SATA
Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB, 2.88 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Четыре 3-pin и Четыре 4-pin разъёмы вентиляторов supporting До 8 вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, +5V дежурное питание, & ±12V; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; PCI 2.2; ACPI 1.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Зоя Попова17.03.2025

4/5

Плату брали на замену в сервер на LGA771. После установки увидели оба Xeon, память DDR2 и сеть, дальше система загрузилась без лишних настроек. Для старой платформы это был хороший рабочий вариант.

Плюсы товара

Сеть и память появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые проверки нужны, чтобы плата встала в корпус и корректно работала по питанию/интерфейсам?

Нужно сверить форм-фактор платы (ATX) с поддерживаемым размещением в вашем корпусе, а также согласовать дисковую часть (6× SATA2) и сетевые задачи с 2× Gigabit LAN вашей планируемой конфигурации.

Что важно учесть, если в системе нужны 2 процессора, а разъемов на этой плате именно два?

Если вы планируете двухпроцессорную сборку, проверьте под каждый процессор требования разъема LGA771 и корректность общей платформы под Intel 5000P, чтобы не получить несоответствие по сокетам.

Как дисковая часть SATA2 может стать узким местом по производительности при выборе конфигурации хранения?

Если система будет нагружена последовательным вводом/выводом, ограничение интерфейса SATA2 (6 портов) важно учесть при планировании массива: скорость и количество устройств должны соответствовать ожидаемому профилю нагрузки.

В чем практический смысл наличия двух Gigabit LAN для сетевого дизайна сервера?

Два порта Gigabit LAN позволяют разнести сетевые роли, например обслуживание и пользовательский трафик, или подготовить резервирование, но нужно продумать схему на уровне коммутаторов и маршрутизации.

Есть ли риски по “первичной настройке” системы, если вам важен видеовыход на этапе обслуживания?

Наличие VGA упрощает локальную первичную настройку и обслуживание, но если вы планируете полностью удаленное администрирование, проверьте, что ваш сценарий доступа к системе закрывается имеющимися средствами управления (не только графикой).
