Артикул: MBD-X7DBE-X-B
Наличие уточняйте

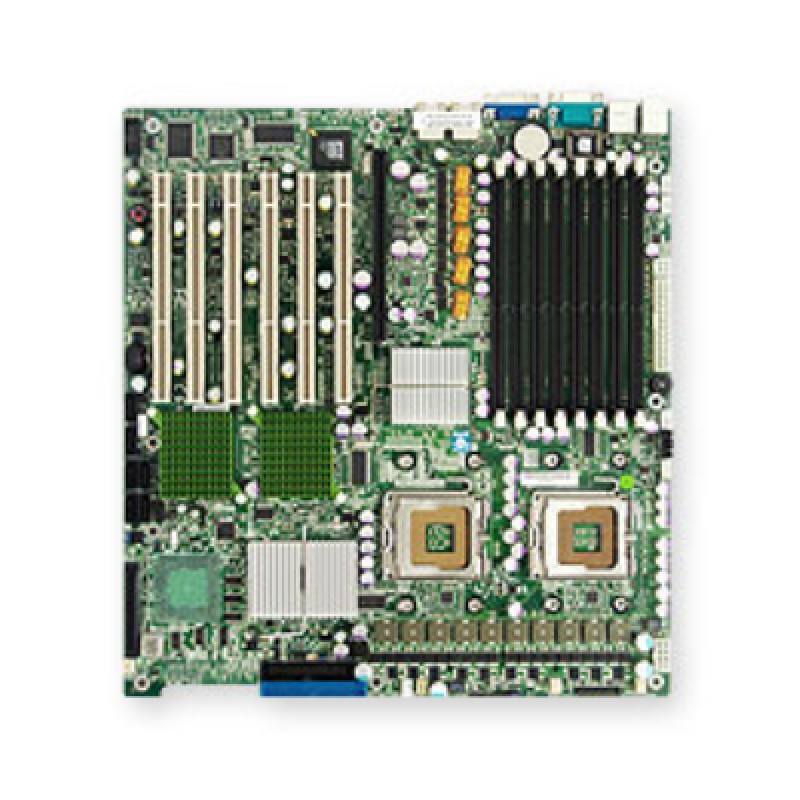

Материнская плата Supermicro MBD-X7DBE-X-B Dual Xeon
Цена последней отгрузки со склада:
100 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X7DBE-X-B
Supermicro MBD-X7DBE-X-B используют как основу серверных конфигураций с несколькими процессорными узлами. Модель X7DBE-X определяет совместимость вычислительной части, памяти и расширения. Процессоры: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
Формат платы — Extended ATX. Её габариты составляют 12" x 13.05" (30.5cm x 33.2cm). Системная логика: Intel 5000P (Blackford) чипсет; MCH + Два PXH + ESB2. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается. Поддерживаемый тип и режимы RAM: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.
Функциональные возможности
При проектировании сервера на X7DBE-X сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.
Технические особенности
- Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
- Форм-фактор и габариты: Extended ATX; 12" x 13.05" (30.5cm x 33.2cm).
- Оперативная память: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается.
- Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов.
- SATA: Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
- USB: 2x USB сзади портов; 3x USB Внутренний колодки; Всего 5 USB 2.0 Compliant / 1.1 Compliant.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка.
- Охлаждение: Всего of Четыре 3-pin и Четыре 4-pin разъёмы вентиляторов supporting До 8 вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
- Системная логика: Intel 5000P (Blackford) чипсет; MCH + Два PXH + ESB2.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X7DBE-X подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X7DBE-X | Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов |
| x7dbe | Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов |
| x7dbe+ | Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | Sixteen 240-pin DIMM разъёма; поддержка До 64 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов |
| X7DBR-I | Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X7DBE-X. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X7DBE-X-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
- Напряжение памяти
- 1.8V только; 1.5V(AMB)
- Ёмкость и слоты памяти
- Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается
- Ёмкость модулей DIMM
- 512 MB, 1GB, 2GB, 4GB
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
- Чипсет
- Intel 5000P (Blackford) чипсет; MCH + Два PXH + ESB2
- Количество процессорных разъёмов
- 2
- Системная шина
- 1333 / 1066 / 667 MHz system bus
Интерфейсы и расширение
- COM-порты и колодки
- 1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
- Super I/O
- Winbond 83627HG chip
- Видеовыход VGA
- 1x VGA порт
- Графический контроллер
- ATI ES1000 контроллер с 16 MB of video память
- Клавиатура и мышь
- Порты PS/2 клавиатуры и мыши
- Порты USB
- 2x USB сзади портов; 3x USB Внутренний колодки; Всего 5 USB 2.0 Compliant / 1.1 Compliant
- Сетевые контроллеры
- Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking
- Сетевые порты
- 2x RJ45 LAN портов
- Слоты PCI-X
- 3x 64-bit 133MHz PCI-X (3.3V) слоты; 3x 64-bit 100MHz PCI-X (3.3V) слоты
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Условия совместимости шасси
- до ensure system stability, a 500W (minimum) ATX power supply [4-pin (+12V), 8-pin (+12V) и 24-pin are требуется]
Конструкция и условия эксплуатации
- Габариты
- 12" x 13.05" (30.5cm x 33.2cm)
- Условия эксплуатации
- Рабочая температура: 10° до 35°C (50° до 95°F); Температура хранения: -40° до 70°C (-40° до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- Extended ATX
Накопители
- IDE
- Один EIDE канал Поддержка до двух UDMA IDE устройств (IDE-M, IDE-S) including CF(Compact Flash) Card; Compact Flash (40-pin разъём, IDE 1, Один канал) слот; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
- Контроллер и порты SATA
- Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
- Порты Serial ATA
- Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
- Разъём дисковода
- 1 Floppy контроллер; 1.44 MB, 2.88 MB
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of Четыре 3-pin и Четыре 4-pin разъёмы вентиляторов supporting До 8 вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
- Контроль напряжений
- Мониторинг для CPU ядер, +3.3V, +5V, ±12V, +5V дежурное питание; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема
Управление и безопасность
- Программная совместимость
- поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
- Программное обеспечение управления
- опционально IPMI (Intelligent Platform Management Interface) 2.0; SuperDoctor III; Watch Dog; NMI
- Тип BIOS
- 8Mb Flash EEPROM с Phoenix BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка
- Функции BIOS
- Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; PCI 2.2; ACPI 1.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS
