Артикул: MBD-X11SSA-F-B

Наличие уточняйте

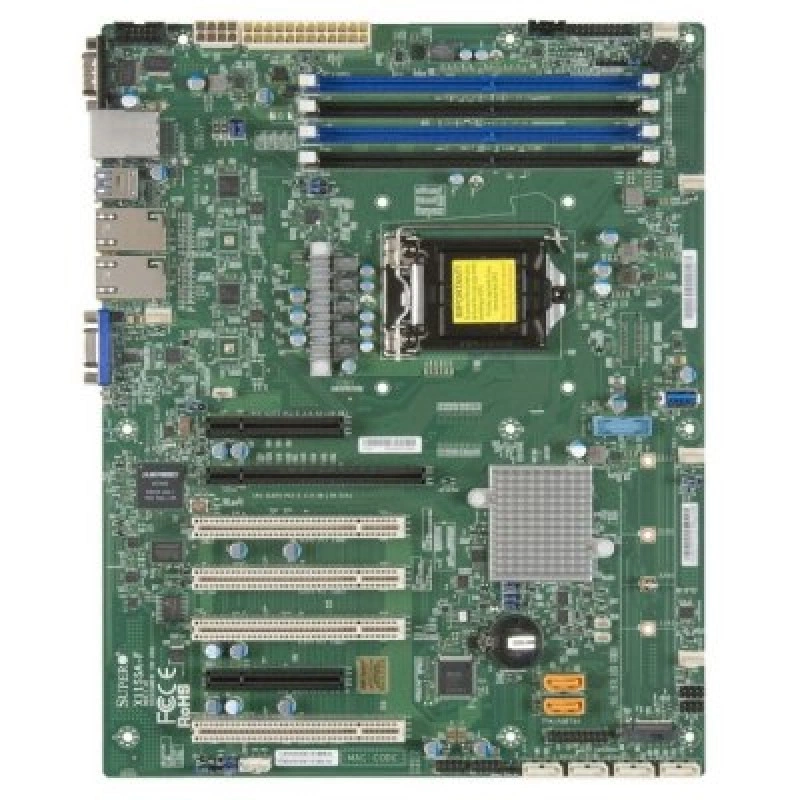

Материнская плата Supermicro MBD-⁠X11SSA-⁠F-⁠B

Цена последней отгрузки со склада:

21 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SSA-F-B

Материнская плата Supermicro MBD-X11SSA-F-B предназначена для построения серверных и рабочих систем на платформе Intel с сокетом LGA 1151. Модель выполнена в форм-факторе ATX и ориентирована на установку совместимых процессоров семейства Intel Xeon E3 и Core i3/Pentium/Celeron соответствующего поколения, а также на использование в системах, где важны расширяемость по памяти и накопителям. Плата сочетает чипсет Intel C236, четыре слота DDR4 DIMM и набор интерфейсов для подключения накопителей и периферии, что делает ее удобной основой для компактных серверов, файловых хранилищ, офисных узлов и универсальных систем на базе серверных платформ Supermicro.

Конфигурация с 6 портами SATA 6 Гбит/с и слотом M.2 PCIe позволяет организовать хранение данных с использованием нескольких накопителей и твердотельного модуля формата M.2. Набор характеристик подходит для сценариев, где требуется стабильная работа серверной платы, поддержка памяти DDR4 с рабочими частотами до 2400 МГц и возможность собрать систему в стандартном ATX-корпусе. Модельный индекс MBD-X11SSA-F-B относится к конкретной модификации платы Supermicro и сохраняет совместимость с типовыми серверными компонентами этого класса.

Плата рассчитана на практическое применение в корпоративных и профессиональных конфигурациях, где нужны несколько слотов памяти, подключение SATA-накопителей и дополнительный M.2-носитель. Такое сочетание делает ее удобной для серверов начального и среднего уровня, рабочих станций и специализированных систем, собранных на базе платформы Intel C236.

Функциональные возможности

Практическая задача X11SSA-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT.
  • SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x8,; 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8); 4 - 5V PCI 32bit.
  • Управление: ASPEED AST2400 BMC.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SSA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC823TQ-653LPB, CSE-833T-653B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SSA-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SSZ-FIntel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии, Intel Xeon процессор E3-1200 v5 серии, Intel Xeon процессор E3-1200 v6; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT
X11SSW-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SSM-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2 LAN с Intel Ethernet-контроллер I210-AT; Два GbE LAN с Intel i210-AT

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SSA-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11SSA-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 80W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210-AT
Слоты PCIe
1 PCIe 3.0 x8,; 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8); 4 - 5V PCI 32bit

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SSA-F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL; M.2 NGFF разъём; Аппаратная защита CPU при перегреве; Управление включением после восстановления питания
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2400 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Александр Воронцов06.07.2025

5/5

Собрали на ней компактный сервер с двумя модулями DDR4 и парой дисков SATA. После включения плата сразу появилась в системе, а потом уже спокойно доделали остальную настройку. Для небольшого узла получилось очень практично.

Плюсы товара

Компактный сервер собрался быстро

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски несовместимости возникают при выборе процессора под эту плату с сокетом LGA 1151?

Несовпадение по сокету приведет к невозможности установки процессора. Поэтому перед сборкой убедитесь, что выбранный CPU поддерживает LGA 1151 и относится к подходящему поколению для этой платформы.

Как частоты DDR4 1600–2400 МГц и 4 слота DIMM могут повлиять на настройку памяти при сборке?

Диапазон 1600–2400 МГц нужно учитывать при выборе модулей и целевой конфигурации. Кроме того, наличие 4 слотов означает, что при установке нескольких модулей важно корректно подобрать набор для стабильной работы в заявленном диапазоне.

Что важно проверить при планировании хранения данных: 6 SATA 6 Гбит/с и 1 M.2 PCIe — как это влияет на состав дисков?

Наличие 6 SATA 6 Гбит/с и 1 M.2 PCIe определяет, сколько накопителей вы сможете подключить по каждому типу интерфейса. Перед заказом конфигурации посчитайте, какие диски и в каком сочетании вы хотите использовать: SATA-диски и один M.2 для части задач.

Почему при использовании платы в ATX-корпусе стоит учитывать форм-фактор ATX для планирования компоновки?

Форм-фактор ATX определяет требования к установке и компоновке в корпусе. Если корпус рассчитан на другой тип, могут не совпасть посадочные места и кабельная обвязка, что усложнит сборку и размещение компонентов.

Как выбор чипсета Intel C236 отражается на совместимости платформы и подборе периферии?

Чипсет Intel C236 задает платформенные ограничения для совместимости CPU, памяти и периферийных интерфейсов. При подборе конфигурации важно согласовать чипсет с остальными компонентами сборки, чтобы интерфейсы и подсистемы работали штатно.
