Артикул: MBD-X11SRL-F-O

Наличие уточняйте

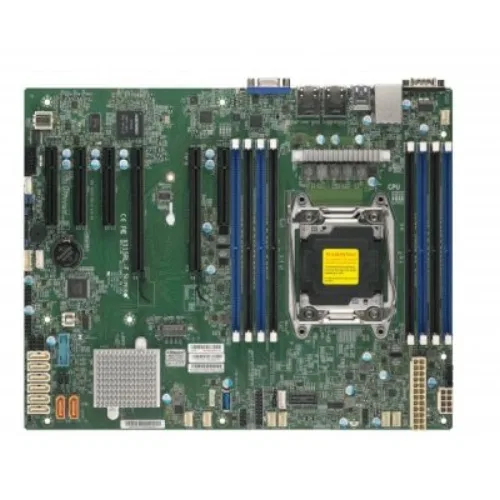

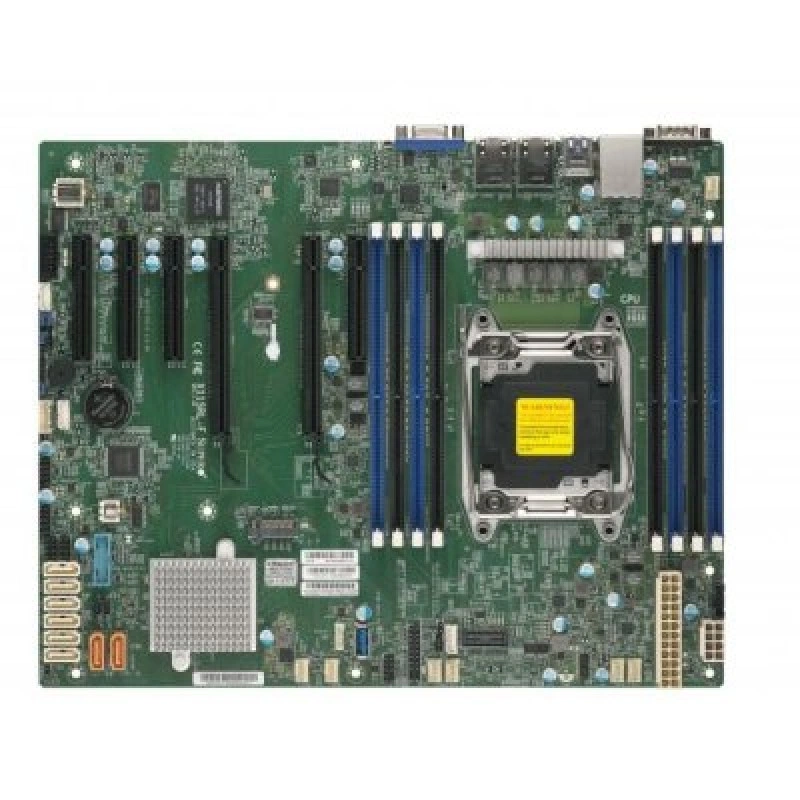

Supermicro MBD-⁠X11SRL-⁠F-⁠O - материнская плата Intel C422

Цена последней отгрузки со склада:

35 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRL-F-O

Supermicro MBD-X11SRL-F-O - серверная материнская плата формата ATX для платформ на базе процессоров с сокетом LGA 2066. Модель построена на чипсете Intel C422 и предназначена для использования в совместимых серверных и рабочх конфигурациях, где требуется несколько слотов памяти DDR4, поддержка накопителей SATA и стабильная работа под продолжительной нагрузкой. Плата подходит для сборки систем, в которых важны стандартизированное подключение компонентов, расширяемость и совместимость с серверными корпусами формата ATX.

На плате предусмотрено 8 слотов DDR4 DIMM с рабочим диапазоном 2133 - 2666 МГц и 8 портов SATA 6 Гбит/с. Такое сочетание позволяет строить конфигурации с большим объемом оперативной памяти и несколькими дисковыми устройствами. Форм-фактор ATX упрощает установку в совместимые корпуса, а серверная ориентация платы делает ее подходящей для задач виртуализации, хранения данных, рабочих станций и других сценариев, где требуется предсказуемая работа и возможность расширения.

Модель MBD-X11SRL-F-O относится к линейке серверных плат Supermicro и может использоваться как основа для производительных систем, где важны соответствие платформенным ограничениям, достаточное число слотов памяти, поддержка SATA-накопителей и удобство интеграции в стандартную инфраструктуру. При сборке конфигурации необходимо учитывать совместимость процессора, памяти и корпуса.

Функциональные возможности

Практическая задача X11SRL-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45.
  • SATA: Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x8,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • Управление: ASPEED AST2500.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SRL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MFAC2-605CB, CSE-LA26E1C4-R609LP. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SSL-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRM-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SRL-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 6 шт., Заглушка I/O MCP-260-00042-0N — 1 шт., Краткое руководство QRG MNL-2176-QRG — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SRL-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
8
Тип и скорость памяти
2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Ядра и потоки
До 18 ядер, 36 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
2 RJ45
Слоты PCIe
3 PCIe 3.0 x8,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SRL-F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
6 шт.; 57.5 cm SATA плоский S-S PBF
Комплект: Краткое руководство QRG MNL-2176-QRG
1 шт.; Краткое руководство по плате
Условия и ограничения
W-2200 CPU is поддерживается on motherboards с BIOS 2.0 или newer upon receiving from Supermicro; до Поддержка 130W (или higher TDP) W-2200 CPUs, BIOS 2.0 & VRM update by Supermicro are требуется

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
UID, RoHS, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 7-fan состояние
Контроль температуры
Защита CPU при перегреве; PECI; Управление температурным режимом для 6 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7

Отзывы о товаре

Дмитрий Архипов09.10.2025

5/5

Плату ставили в ATX корпус на замену старой, когда понадобились еще слоты под память и SATA. После включения сервер загрузился, диски определились, и дальше просто перенесли данные. Хорошо, что с корпусом ничего переделывать не пришлось.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Перед сборкой сервера на базе этой платы: какие риски совместимости по сокету процессора нужно исключить?

Плата рассчитана на сокет LGA 2066, поэтому при выборе CPU проверьте совпадение сокета с вашей серверной конфигурацией, иначе установка будет невозможна или некорректна.

Если в корпус/систему вы планируете поставить плату ATX, что нужно проверить помимо форм-фактора ATX?

ATX — это только механика; также проверьте, что платформа поддерживает чипсет Intel C422 и соответствует требованиям к процессору LGA 2066, чтобы не получить несовместимость по системной логике.

При планировании дисковой подсистемы: какие ограничения по подключению SATA возникают на этой плате?

На плате заявлено 8 портов SATA 6 Гбит/с, поэтому под задачи с SATA нужно учитывать лимит по количеству дисков и пропускную способность интерфейса при одновременной нагрузке.

Как выбрать конфигурацию памяти, чтобы не упереться в ограничения по слотам и частоте DDR4?

Важно учитывать 8 слотов DDR4 DIMM и диапазон 2133–2666 МГц: при подборе модулей и их количества сверяйте совместимый режим по частоте и количество установленных планок.

Для длительной работы под нагрузкой: какие аспекты платы нужно проверить при интеграции в серверный корпус?

Поскольку плата серверная (Intel C422, ATX, LGA 2066) и поддерживает несколько слотов памяти и 8 SATA, при внедрении закладывайте достаточное охлаждение и питание компонентов, иначе стабильность под нагрузкой может пострадать.
