Артикул: MBD-X11SAT-O

Наличие уточняйте

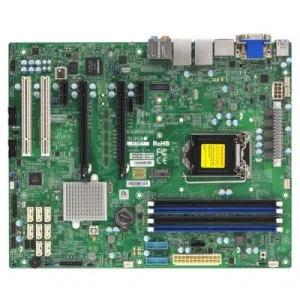

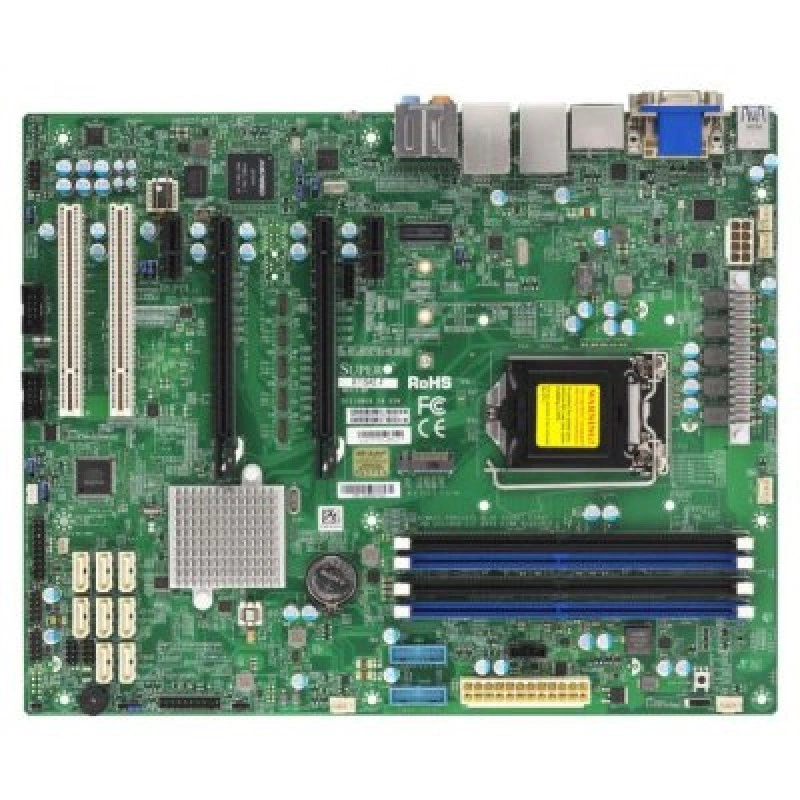

Supermicro MBD-⁠X11SAT-⁠O — материнская плата ATX

Цена последней отгрузки со склада:

27 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SAT-O

Материнская плата Supermicro MBD-X11SAT-O - это серверная плата формата ATX на базе чипсета Intel C236 с процессорным разъемом LGA 1151. Модель предназначена для построения совместимых серверных и рабочих систем, где требуется платформа под процессоры Intel для сокета LGA 1151. Формат ATX упрощает установку платы в подходящий корпус и позволяет использовать ее в системах стандартного размера.

Артикул MBD-X11SAT-O относится к конкретной модификации материнской платы Supermicro и сохраняет ее как отдельную модель семейства X11SAT. Плата ориентирована на серверное применение и может использоваться в сборках, где важны совместимость с серверным чипсетом, стандартный формат ATX и наличие платформы Intel C236.

Для этой модели ключевыми характеристиками являются ATX Server Motherboard, LGA 1151 и Intel C236. Они определяют класс платы, тип процессорного разъема и набор логики, на котором построена система. Модель подходит для конфигураций, где требуется серверная плата с поддержкой платформы Intel и стандартной компоновкой ATX.

Supermicro MBD-X11SAT-O может использоваться как основа серверной или рабочей системы с совместимыми компонентами, когда важны форм-фактор ATX и чипсет Intel C236. Плата рассчитана на интеграцию в соответствующие системы и построение сбалансированной аппаратной платформы на базе LGA 1151.

Маркировка MBD-X11SAT-O является полным обозначением модели и используется как основной артикул товара. Это помогает точно связать плату с нужной конфигурацией, не подменяя ее другими версиями семейства X11SAT.

Функциональные возможности

При проектировании сервера на X11SAT сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM.
  • SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10.
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x16,; 1 PCIe 3.0 x1; 1 - 5V PCI 32bit; ***3 PCIex16 слоты are running at 16/NA/16 или 16/8/8.*** ***PCIe x1 is в физическом слоте x4***.
  • USB: 4 USB 3.1 Gen1 порт(ы) (4 через внутреннюю колодку); 6 USB 3.0 (2 сзади + 4 через внутренние колодки), 4 USB 2.0 (2 сзади + 2 через внутренние колодки), 1 USB 3.1 (10Gbps) Type C портов (сзади, share с Thunderbolt и display порт).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SAT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D4-865B, SC732D4-903B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11SATIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
X11SPA-T2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Xeon-W 32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W 32xx поддержка До 1TB 3DS RDIMM/LRDIMM. Xeon-W32xx серии don't Поддержка DCPMM.; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz Xeon-W32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W32xx поддержка До 1TB 3DS RDIMM/LRDIMM Xeon-W32xx серии don't Поддержка DCPMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 1GbE LAN портов; 1 RJ45 10GBase-T портов
X11SAT-FIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
X11SRAIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SAT. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00097-0N — 1 шт., Краткое руководство MNL-1823-QRG — 1 шт., Кабель SATA CBL-0044L — 6 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00097-0N, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11SAT-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 95W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы)
Дополнительные разъёмы ввода-вывода
I/O: 1 COM, TPM колодка
Порты USB
4 USB 3.1 Gen1 порт(ы) (4 через внутреннюю колодку); 6 USB 3.0 (2 сзади + 4 через внутренние колодки), 4 USB 2.0 (2 сзади + 2 через внутренние колодки), 1 USB 3.1 (10Gbps) Type C портов (сзади, share с Thunderbolt и display порт)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
Слоты PCIe
3 PCIe 3.0 x16,; 1 PCIe 3.0 x1; 1 - 5V PCI 32bit; ***3 PCIex16 слоты are running at 16/NA/16 или 16/8/8.*** ***PCIe x1 is в физическом слоте x4***

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00097-0N
1 шт.; X11SAT Заглушка I/O
Комплект: Кабель SATA CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Краткое руководство MNL-1823-QRG
1 шт.; X11SAT Краткое руководство

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём питания ATX, Разъём питания 8-pin 12 V DC, Intel Smart Response Technology
Контроль напряжений
VBAT, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI; Измерение температуры через I2C
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Включение с клавиатуры из Soft-Off, Автоотключение вентилятора CPU в режиме сна

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, AMT, vPro, Watchdog
Тип BIOS
AMI UEFI
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 3.0; ACPI 5.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 3.0; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Оксана Соколова13.11.2025

5/5

Плату брали на замену в ATX корпус, и она встала туда без сюрпризов. После подключения сервер загрузился, сеть заработала, а дальше уже просто перенесли настройки со старой системы. Сейчас стоит в работе и не требует внимания.

Плюсы товара

Старый сервер быстро вернули в работу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как не ошибиться с совместимостью процессора при выборе платы с сокетом LGA 1151?

Сокет LGA 1151 определяет, какие процессоры физически и по посадке совместимы с платой. Перед покупкой сверьте, что планируемый CPU именно LGA 1151, иначе запуск системы будет невозможен.

Какие последствия для сборки возникают, если корпус/шасси рассчитаны не под ATX, а вы выбираете ATX-плату?

Несовпадение форм-фактора ATX с корпусом может привести к невозможности установки платы или проблемам с кабельным выводом/размещением. Поэтому при внедрении заранее сверяйте соответствие корпуса форм-фактору ATX.

Почему важно учитывать чипсет Intel C236 при настройке системы, а не только сокет?

Чипсет задает платформенные возможности и набор поддерживаемых функций. Поэтому даже при совпадении сокета LGA 1151 перед сборкой нужно учитывать, что плата построена на Intel C236 и именно этот набор возможностей будет определять требования к конфигурации.

Что проверить при замене материнской платы в действующем сервере, чтобы не получить проблемы с запуском?

Минимально нужно сверить три вещи: совпадение сокета LGA 1151 для процессора, соответствие форм-фактора ATX корпусу и платформенную основу Intel C236. Несовпадение любого из этих пунктов чаще всего приводит к аппаратным проблемам при сборке.

Как чипсет и сокет вместе влияют на выбор процессора для серверной конфигурации?

Сокет LGA 1151 определяет физическую совместимость, а Intel C236 — платформенную основу, с которой процессор будет работать в этой плате. Поэтому при подборе CPU нужно ориентироваться на сочетание этих двух параметров, а не выбирать только по одному признаку.
