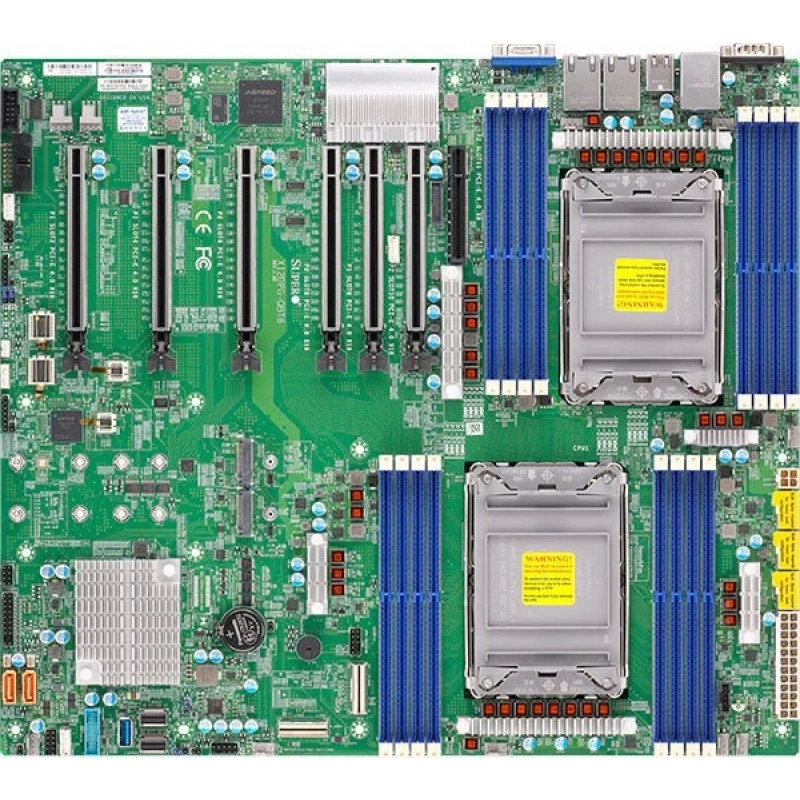

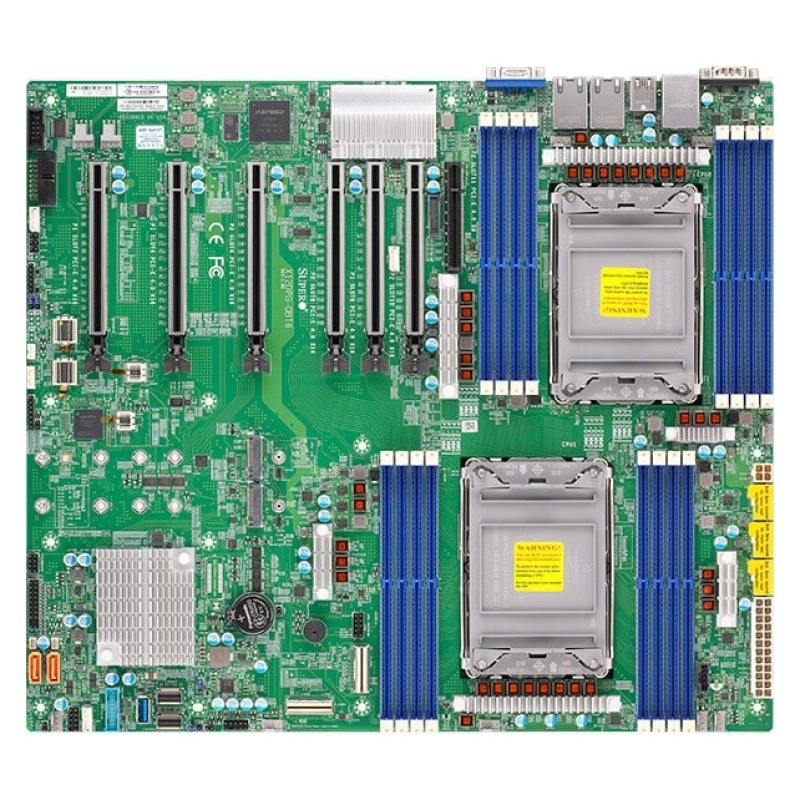

Материнская плата Supermicro X12DPG-QBT6

Основная информация о материнской плате Supermicro

Supermicro X12DPG-QBT6 - серверная материнская плата для построения производительных систем на базе процессоров Intel Xeon Scalable 3-го поколения. Плата рассчитана на платформы с двумя процессорными сокетами LGA-4189 (Socket P+), поддерживает до 270 Вт TDP на процессор и обеспечивает высокую пропускную способность за счет 3 UPI до 11.2 GT/s. Форм-фактор - proprietary, размеры платы составляют 15.12" x 13.2" (38.43 см x 33.53 см).

Функциональные возможности

При проектировании сервера на X12DPG-QBT6 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

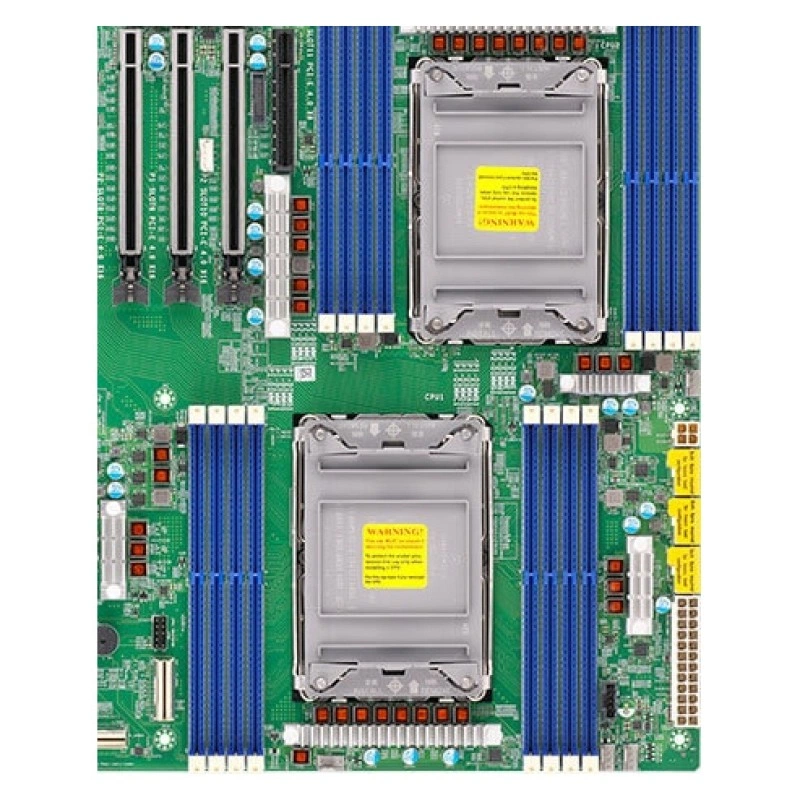

• Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
• Форм-фактор и габариты: Проприетарный; 15.12" x 13.2" (38.43cm x 33.53cm).
• Оперативная память: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode..
• Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).

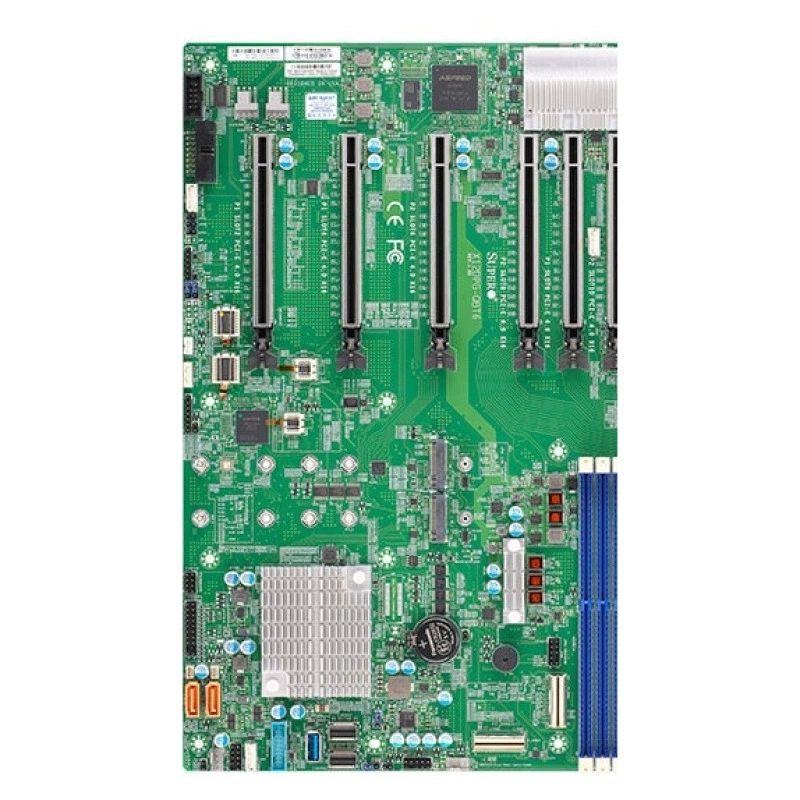

• Сеть: 2 LAN с Broadcom BCM57416 10GBase-T.
• SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 2 PCIe 4.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x8,; 6 PCIe 4.0 x16.
• USB: 9 USB 3.1 Gen1 порт(ы) (1 сзади type C; 4 сзади; 1 через внутреннюю колодку; 3 сзади type A); 5 USB 3.0 портов, 4 USB 2.0 портов.
• Управление: ASPEED AST2600 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12DPG-QBT6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12DPG-QBT6. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
