Артикул: MBD-X12DPG-U6

Наличие уточняйте

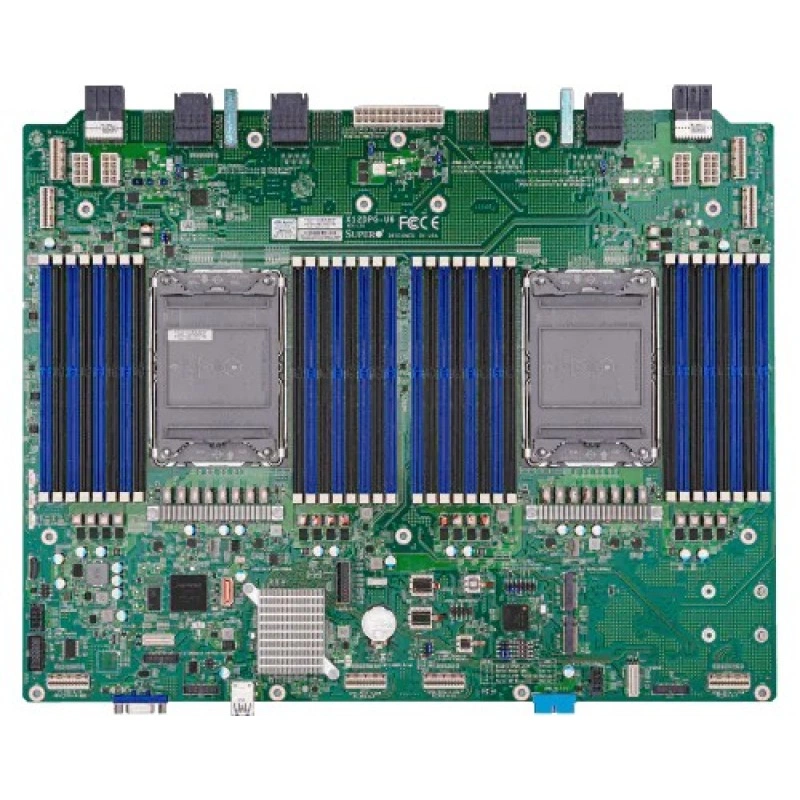

Материнская плата Supermicro X12DPG-⁠U6 ( For SuperServer Only ) MBD-⁠X12DPG-⁠U6

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12DPG-U6

Материнская плата Supermicro MBD-X12DPG-U6 предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X12DPG-U6. Поддерживаемая процессорная конфигурация: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.

Формат платы — Проприетарный. Её габариты составляют 13.98" x 11.81" (35.51cm x 30cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X12DPG-U6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
  • Форм-фактор и габариты: Проприетарный; 13.98" x 11.81" (35.51cm x 30cm).
  • Оперативная память: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • SATA: Intel C621A контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 4.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 8 PCIe 4.0 x16.
  • USB: 1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 0x 4-pin вентилятор колодка (До 0 вентилятор).

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12DPG-U6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12DPG-U63rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM
X12DPG-QT63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 6TB Intel Optane Persistent память 200 серии; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер
X12DPG-OA63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 1GbE LAN через Intel i350-AM2
X12DPU-63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM; Networking options provided через Ultra Райзер

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12DPG-U6. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12DPG-U6

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 128GB, 256GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
32
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Порты USB
1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку)
Слоты PCIe
8 PCIe 4.0 x16

Конструкция и условия эксплуатации

Габариты
13.98" x 11.81" (35.51cm x 30cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621A контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 4.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
0x 4-pin вентилятор колодка (До 0 вентилятор)
Дополнительные функции
Поддержка Node Manager; Аппаратная защита CPU при перегреве; Контроль вскрытия корпуса; RoT; NCSI колодка
Контроль напряжений
Разъём датчика вскрытия корпуса, 3.3V дежурное питание, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, Защита CPU при перегреве, 6+1 фазы импульсного регулятора напряжения

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
64MB AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
