Артикул: MBD-X12SCA-F-O

Наличие уточняйте

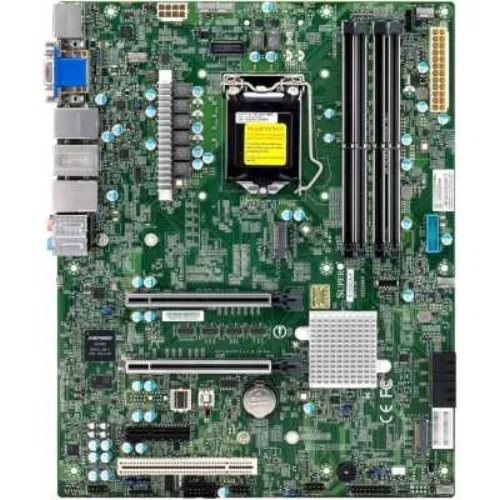

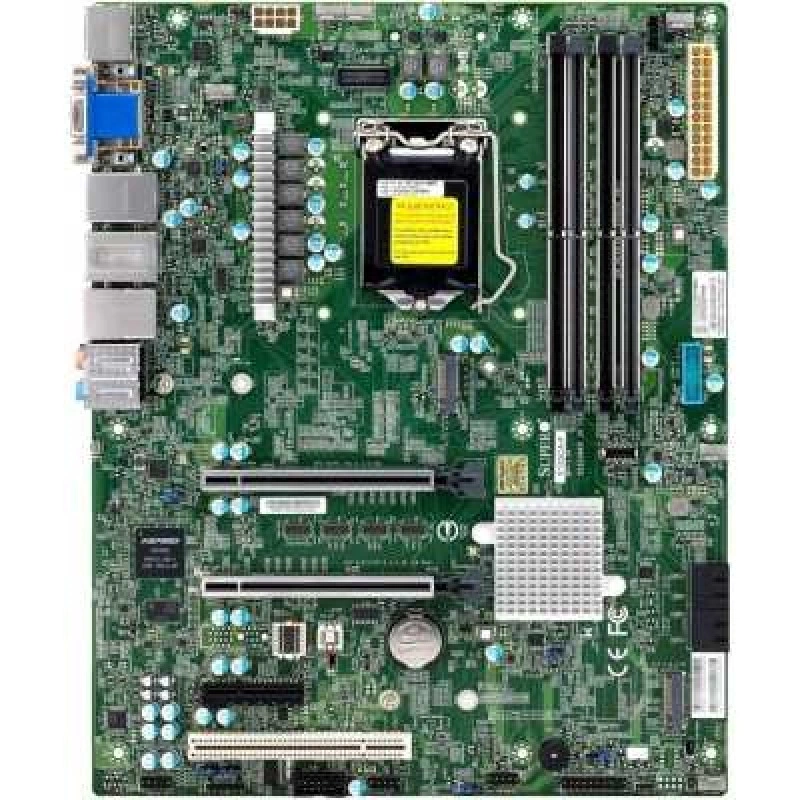

Supermicro MBD-⁠X12SCA-⁠F-⁠O — материнская плата ATX

Цена последней отгрузки со склада:

40 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCA-F-O

Материнская плата Supermicro MBD-X12SCA-F-O предназначена для построения серверных и рабочих систем на платформе Intel с сокетом LGA 1200. Плата выполнена в формате ATX и ориентирована на использование совместимых процессоров и модулей памяти DDR4, что делает ее основой для конфигураций, где важны стабильная работа, поддержка серверных задач и удобство дальнейшего расширения. Модель относится к линейке Supermicro и подходит для сборки систем, в которых требуется сочетание серверной архитектуры, компактной компоновки и типового набора интерфейсов для подключения накопителей и периферии.

Платформа использует чипсет Intel W480 и располагает четырьмя слотами DDR4 DIMM. Такой набор позволяет выстраивать конфигурацию с несколькими модулями памяти и использовать плату в составе производительных систем общего назначения и серверных узлов. Наличие шины SATA 6 Гбит/с и четырех портов помогает подключать совместимые накопители и формировать удобную дисковую подсистему. Плата ориентирована на установку в корпуса формата ATX и может применяться в системах, где важны унификация, понятная схема подключения и поддержка фирменной серверной логики Supermicro.

Supermicro MBD-X12SCA-F-O подходит для задач, связанных со сборкой серверов, рабочих станций и специализированных систем на платформе Intel. Ее конструкция рассчитана на типовой монтаж в ATX-корпуса, а набор характеристик делает модель практичной основой для конфигураций с несколькими накопителями и достаточным объемом оперативной памяти. Благодаря сочетанию сокета LGA 1200, чипсета Intel W480 и четырех слотов DDR4 DIMM плата используется как база для совместимых процессорных решений семейства Intel.

Функциональные возможности

Функциональность X12SCA-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: До 128GB of ered память с скорости До 2933MHz (2DPC).
  • Сеть: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45.
  • SATA: Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8).
  • USB: 2 USB 3.2 Gen1 порт(ы) (2 type A).
  • Управление: ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SCA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; До 128GB of ered память с скорости До 2933MHz (2DPC). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K, CSE-732D3-903B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12SCA-5FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SPA-TF3rd поколения Intel Xeon Scalable процессоры, Intel Xeon W-3300 процессор; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 LAN с Marvell AQC113; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SCA-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00151-0N — 1 шт., Краткое руководство MNL-2263-QRG — 1 шт., Кабели SATA CBL-0044L — 4 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MCP-260-00151-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12SCA-F-O

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
До 128GB of ered память с скорости До 2933MHz (2DPC)

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W480/ W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы), 1 DVI - D порт(ы)
Графический контроллер
VGA порт is выделенный для IPMI
Порты USB
2 USB 3.2 Gen1 порт(ы) (2 type A)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
Сетевые порты
1 RJ45; 1 RJ45; 1 RJ45
Слоты PCIe
1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00151-0N
1 шт.; Заглушка I/O
Комплект: Кабели SATA CBL-0044L
4 шт.; Кабели SATA
Комплект: Краткое руководство MNL-2263-QRG
1 шт.; Краткое руководство

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Температура сетевого контроллера, Защита CPU при перегреве, +1.8V PCH, +1.0V PCH
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Catastrophic error LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Power supply мониторинг, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка, *** OOB Bios refresh is not поддерживается on X12SCA-F
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI
Функции BIOS
ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее

Отзывы о товаре

Оксана Лебедева19.02.2025

5/5

Плату поставили в уже собранный сервер, вместе с ней сразу ушли в работу и процессор, и память. Система увидела все компоненты после первого запуска, дальше ничего править не пришлось. Для платы с LGA 1200 и четырьмя слотами DDR4 это было важнее всего, потому что собирали без лишней переделки. Сейчас сервер уже несколько дней в работе, пока нареканий нет.

Плюсы товара

Процессор и память увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как проверить, что выбранный процессор будет корректно установлен в эту материнскую плату для серверной сборки?

Нужно ориентироваться на сокет LGA 1200: плата рассчитана под процессоры, совместимые с этим разъемом. Также подбирайте платформу под чипсет Intel W480, чтобы не получить несовместимость по связке процессор/чипсет.

Какие ограничения по памяти стоит учесть, чтобы не упереться в нехватку ОЗУ при росте нагрузки?

На плате предусмотрены 4 слота DDR4 DIMM, поэтому для дальнейшего увеличения памяти заранее планируйте, сколько модулей можно установить в текущей конфигурации и хватит ли их количества под целевой объем.

Сколько дисков и в каком интерфейсе можно подключить без переделок в дисковой подсистеме?

Подключение дисков идет по SATA 6 Гбит/с и предусмотрено 4 порта, то есть диски нужно выбирать под SATA и заранее оценить, что 4 подключения закроют вашу схему хранения.

Какие риски возникают при размещении платы в корпусе: на что смотреть, чтобы избежать проблем при сборке?

Плата рассчитана на форм-фактор ATX, поэтому при подборе корпуса важно, чтобы он поддерживал монтаж ATX. Иначе возможны проблемы с установкой и прокладкой кабелей в серверной сборке.

Можно ли использовать эту плату как базу для систем с прицелом на расширение, или есть узкие места по интерфейсам?

Расширяемость по дискам ограничена: предусмотрены только SATA 6 Гбит/с и 4 порта. Если вы планируете наращивание количества накопителей, на этапе подбора стоит оценить, хватит ли этих портов под будущую конфигурацию.
