Артикул: MBD-B4SC1-CPU

Наличие уточняйте

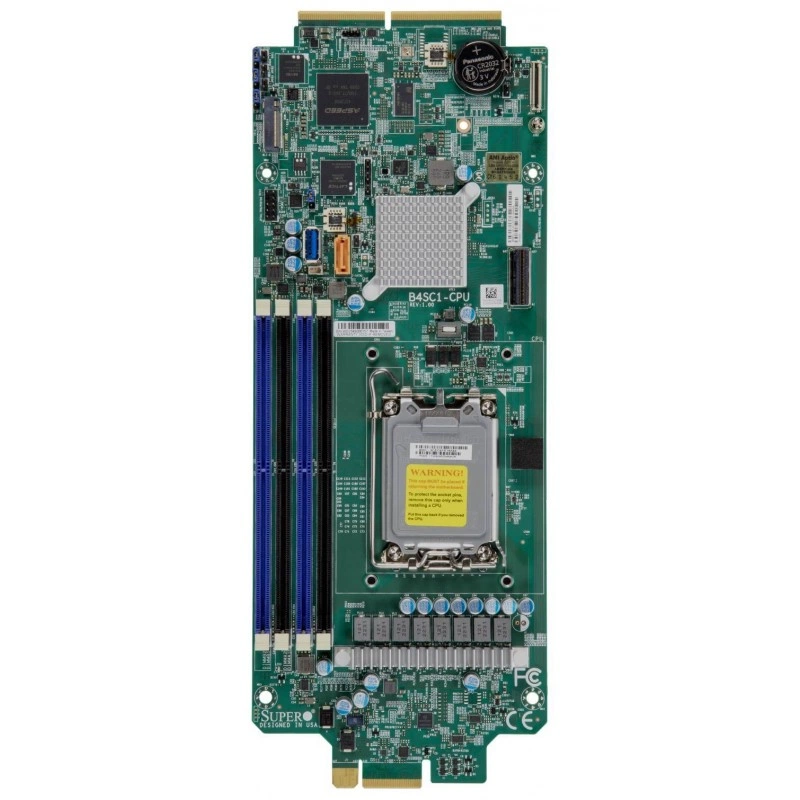

Материнская плата Supermicro B4SC1-⁠CPU

Цена последней отгрузки со склада:

39 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro B4SC1-CPU относится к линейке X13 UP MicroBlade Server Board и предназначена для использования только в составе SuperServer. Модель выполнена в проприетарном форм-факторе и ориентирована на серверные конфигурации с одним процессорным разъемом. Плата рассчитана на построение компактных вычислительных узлов, где важны плотность размещения, поддержка современных процессоров Intel и расширение через специализированные модули AIOM.

Функциональные возможности

При проектировании сервера на B4SC1-CPU сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/E-2400 серии; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор.
  • Форм-фактор и габариты: Проприетарный; 4.8" x 12.6" (12.192cm x 32.004cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC), 4000MT/s (2DPC).
  • Сеть: AIOM для LAN; Два 1GbE LAN портов с Intel i350 через AOM-BPNIO-MSC.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110).
  • PCIe: 1 PCIe 4.0 x8 AIOM слот; 1 PCIe 4.0 x8 AIOM слот, До 2x 2.5" SAS3 (12Gbps) drives через Avago 3008 контроллер on AOM-BPNIO-MSC.
  • Системная логика: Intel C266.
  • Безопасность: 1 TPM 2.0 колодка; 1 TPM chip Встроенный; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро B4SC1-CPU подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/E-2400 серии; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC), 4000MT/s (2DPC). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
B4SC1-CPU1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/E-2400 серии; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессорКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC), 4000MT/s (2DPC); AIOM для LAN; Два 1GbE LAN портов с Intel i350 через AOM-BPNIO-MSC
B4SA1-CPU1 процессорный разъём V0 (LGA-1700); 12th/13th поколения Intel Core i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC); AIOM для LAN; Два 1GbE LAN портов с Intel i350 через AOM-BPNIO-MSC
B2SC1-CPUIntel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDPДо 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 2 LAN с 1GbE LAN через Intel i350-AM2
B3ST1-CPU-001Intel Xeon E-2300 Rocket Lake процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB ECC, DDR4-3200MT/s; До 128GB of ECC и Non-ECC VLP UDIMM DDR4, в 4 разъёма DIMM; Два LAN, Broadcom BCM57414 Двухпортовый 10G Base-KR PCIe поколения 3 через AOM-BPNIO-MSH2

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата B4SC1-CPU. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-B4SC1-CPU

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC), 4000MT/s (2DPC)
Ёмкость модулей DIMM
UDIMM:8GB, 16GB, 32GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 8C
Поддерживаемые процессоры
1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/E-2400 серии; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор
Сокет процессора
LGA-1700
Чипсет
Intel C266
Количество процессорных разъёмов
1

Интерфейсы и расширение

Конфигурация PCIe
1 PCIe 4.0 x8 AIOM слот; 1 PCIe 4.0 x8 AIOM слот, До 2x 2.5" SAS3 (12Gbps) drives через Avago 3008 контроллер on AOM-BPNIO-MSC
Сетевой контроллер
AIOM для LAN
Сетевые контроллеры
Два 1GbE LAN портов с Intel i350 через AOM-BPNIO-MSC

Комплектация и совместимость

Условия и ограничения
поддержка До 95W TDP CPUs

Конструкция и условия эксплуатации

Габариты
4.8" x 12.6" (12.192cm x 32.004cm)
Форм-фактор
Проприетарный

Накопители

SATA DOM
1 SATA DOM (Disk on Module) порт(ы)
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110)

Питание и охлаждение

Управление питанием
Настройка включения после восстановления питания; Управление питанием ACPI; Принудительное выключение кнопкой питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка; 1 TPM chip Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB UEFI
Функции BIOS
Plug and Play (PnP); ACPI 6.4; PCI FW 3.3; SMBIOS 3.5; UEFI 2.8

Отзывы о товаре

Снежана Е.12.10.2025

5/5

Плату поставили в SuperServer под один процессор, потом проверили запуск и работу с памятью. Для компактного узла она подошла, лишних действий после монтажа не понадобилось. Отдельно удобно, что есть поддержка AIOM и M.2, так что под систему и сетевой модуль место нашлось без лишних выкрутасов.

Плюсы товара

Компактная плата для SuperServer

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Эта плата «для SuperServer only». Что это значит для совместимости при апгрейде существующего узла?

Плата предназначена только для SuperServer, в proprietary форм-факторе X13 UP MicroBlade Server Board. При замене важно подобрать именно совместимый SuperServer-шасси/узел и учитывать, что доступные интерфейсы (AIOM, сеть, M.2) зависят от согласованной сборки SuperServer.

Как учесть версионные требования BIOS, если вы планируете установить Xeon 6300-series?

В описании указано требование BIOS версии 2.0 или выше для поддержки Intel Xeon 6300-series. Поэтому перед установкой CPU в рамках проекта нужно заранее проверить/обновить BIOS, чтобы избежать проблем распознавания и запуска.

Какой риск возникает при подборе памяти DDR5 ECC UDIMM и заполнении слотов?

Плата поддерживает DDR5 ECC UDIMM до 128 ГБ в 4 DIMM-слотах, а скорость зависит от режима заполнения (до 4400 MT/s при 1DPC и до 4000 MT/s при 2DPC). При конфигурации под объем/производительность важно заранее выбрать схему установки модулей под требуемый режим.

Если в узле нужен NVMe/SATA в M.2 и еще DOM, как это лучше спланировать по интерфейсам?

На плате есть 1 слот M.2 PCIe 4.0 x4 (M-key, форм-факторы 2280/22110) и 1 SATA DOM port. Это означает, что M.2 следует использовать под NVMe/PCIe-накопитель, а Disk-on-Module — через SATA DOM, поэтому их сценарии не взаимозаменяемы и требуют разного типа носителей.

Какие элементы по отказоустойчивости и диагностике помогут обслуживанию сервиса?

Для эксплуатации указаны ECC (обнаружение двойных и исправление одиночных ошибок), управленческое ПО и IPMI utilities, а также доступность датчиков/контролей по BIOS/ACPI (ACPI 6.4) и watchdog/сервисные функции из набора управления. При внедрении это важно для регламентов: корректная реакция на ошибки памяти и диагностика состояния системы через удаленные средства.
