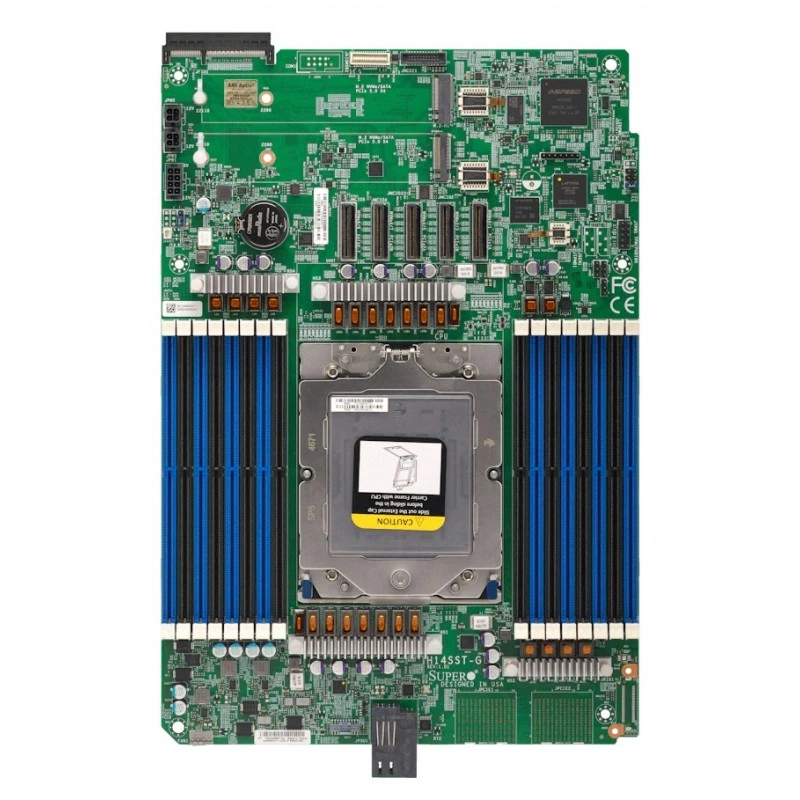

Материнская плата Supermicro H14SST-G MBD-H14SST-G

Артикул: MBD-H14SST-G

Наличие уточняйте

Материнская плата Supermicro H14SST-G MBD-H14SST-G

Name: Материнская плата Supermicro H14SST-G MBD-H14SST-G
Brand: SUPERMICRO
SKU: MBD-H14SST-G

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro H14SST-G объединяет однопроцессорную платформу AMD EPYC, память DDR5 и кабельные интерфейсы PCIe 5.0 в составе серверов GrandTwin. Плата предназначена только для систем A+ Server; её проприетарная конструкция размером 8.53" x 12.42" рассчитана на соответствующую серверную компоновку. В число оптимизированных систем входит AS-2116GT-HNTF.

Процессорная платформа

Один сокет SP5 поддерживает процессоры AMD EPYC серий 9005 и 9004. Предельная конфигурация включает до 192 ядер и 384 потоков; допустимый TDP процессора достигает 500W. Выбор конкретного CPU определяет вычислительные возможности и поддерживаемые режимы памяти.

Память с выбором плотности установки

Для ECC DDR5 RDIMM предусмотрено 16 слотов. Плата поддерживает схемы 1DPC и 2DPC, поэтому конфигурацию можно выбирать с учётом требуемого объёма памяти. Скорость зависит от поколения процессора и количества модулей на канал.

Режим 1DPC: максимальный объём до 2TB.
Режим 2DPC: максимальный объём до 4TB.
Контроль ошибок: ECC исправляет однобитовые и обнаруживает двухбитовые ошибки; напряжение памяти составляет 1.1V.

Подключение устройств и накопителей

Основные линии расширения выведены через MCIO. Четыре разъёма работают с PCIe 5.0 x8, а отдельный гибридный разъём PCIe 5.0 x8/SATA3 позволяет организовать подключение устройств в выбранной серверной конфигурации.

M.2: два интерфейса PCIe 5.0 x4 с поддержкой SATA, ключ M-key и форматы 2280/22110.
Расширение: один слот PCIe 5.0 x8 и поддержка NCSI для слота райзера.
USB: два порта USB 3.0 через переднюю плату ввода-вывода.

Управление и наблюдение за состоянием

Контроллер ASPEED AST2600 BMC обслуживает функции управления и видеовывод. Мониторинг охватывает температуру CPU, памяти и системы, основные и дежурные линии питания. Поддержка CPU thermal trip дополняет контроль температурного режима процессора.

Светодиоды активности BMC/IPMI, питания и UID, включая удалённый UID, помогают определить состояние узла. Для администрирования предусмотрены SuperCloud Composer, Supermicro Server Manager и SuperServer Automation Assistant, а для диагностики - Super Diagnostics Offline.

Прошивка и аппаратная безопасность

AMI BIOS размещён в 64MB SPI Flash EEPROM и поддерживает UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Плата поддерживает RoT и подключение TPM. Модуль TPM 2.0 AOM-TPM-9672V относится к дополнительным компонентам и не входит в базовую комплектацию платы.

Преимущества для эксплуатации

Практическая особенность H14SST-G - выбор между схемами 1DPC и 2DPC при сохранении однопроцессорной архитектуры. Это позволяет сопоставить требуемую ёмкость памяти с режимом её работы. Два M.2 и отдельные MCIO дают несколько направлений подключения устройств, а сочетание температурных датчиков и UID поддерживает как наблюдение за состоянием, так и поиск нужного узла при обслуживании GrandTwin.

Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.

Технические характеристики MBD-H14SST-G

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём
Видео: 1 Aspeed AST2600 BMC порт(а)

Прочие интерфейсы: 4 MCIO (PCIe 5.0 x8) порт(а) 1 MCIO (PCIe 5.0 x8/SATA3) гибридных портов

Конструкция и габариты

Размеры: 8.53" x 12.42" (21.67cm x 31.55cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: RoT
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,VBAT

Контроль температуры: температура CPU поддержка аварийного отключения CPU при перегреве температура памяти температура системы
Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор питания индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 192C/384T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Один сокет SP5 Процессоры AMD EPYC™ серий 9005/9004

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 16 DIMM слотов Максимальный объём памяти (1DPC): до 2TB 5200MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9005) Максимальный объём памяти (1DPC): до 2TB 4800MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9004) Максимальный объём памяти (2DPC): до 4TB 4400MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9005) Максимальный объём памяти (2DPC): до 4TB 4000MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9004)

Слоты расширения

Конфигурация PCI Express: 1 PCIe 5.0 x8 слот

Разъёмы M.2: 2 M.2 PCIe 5.0 x4 SATA слотов (M-key 2280/22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
