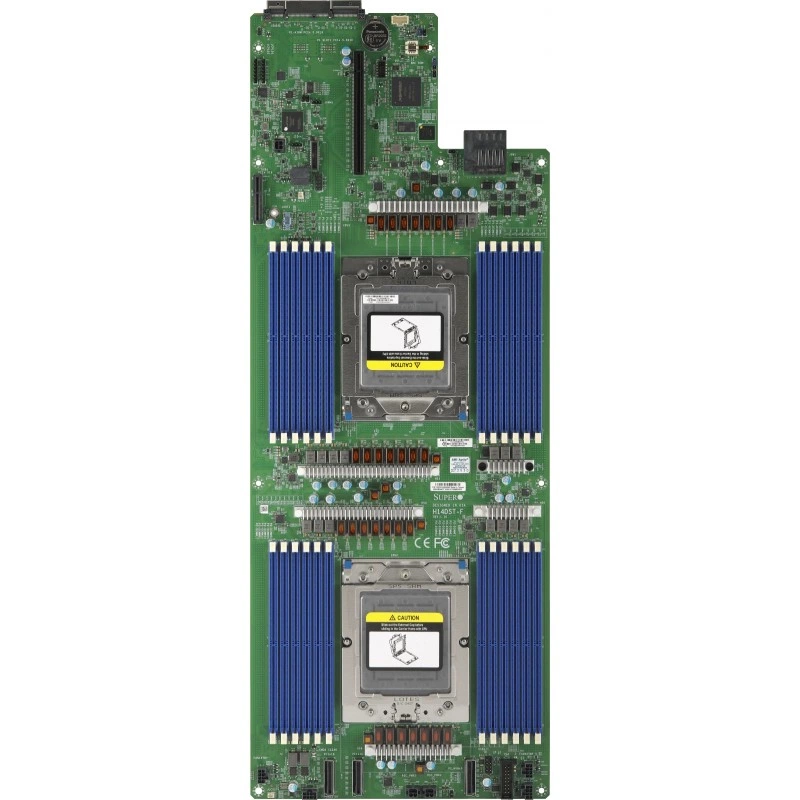

Материнская плата Supermicro H14DST-F MBD-H14DST-F

Описание материнской платы

Supermicro H14DST-F представляет собой двухпроцессорную материнскую плату FlexTwin для систем A+ Server. Её возможности сосредоточены на сочетании двух AMD EPYC 9005, большого объёма ECC DDR5 и конфигурируемого ввода-вывода. Плата предназначена для специализированной серверной компоновки; оптимизированная система - AS-2126FT-HE-LCC.

Процессоры и память серверного узла

Два сокета SP5 рассчитаны на AMD EPYC серии 9005 с максимальной суммарной конфигурацией до 384 ядер и 768 потоков. Поддерживаются CPU с TDP до 500W. Двадцать четыре слота DIMM работают по схеме 1DPC и обеспечивают поддержку до 6TB ECC DDR5 RDIMM.

Максимальная скорость памяти достигает 6400MT/s, напряжение составляет 1.1V. Механизм ECC исправляет однобитовые и обнаруживает двухбитовые ошибки. Эти значения описывают возможности платформы: процессоры и модули памяти выбираются для конкретной серверной конфигурации.

Гибкое построение ввода-вывода

Сетевое подключение организуется через один AIOM, совместимый с OCP 3.0. Линии расширения включают левый разъём райзера PCIe 5.0 x16, AIOM PCIe 5.0 x16 и дополнительный слот PCIe 5.0 x8. Три MCIO PCIe 5.0 x8 предназначены для кабельного соединения с устройствами системы.

• Позиции для карт, опционально: одна PCIe 5.0 x16 FHHL и одна PCIe 5.0 x16 LP.
• Накопители, опционально: две позиции E1.S и две позиции M.2 NVMe.
• Служебный USB: два порта USB 2.0 через внутренний разъём.

Конструкция FlexTwin

Проприетарная плата имеет размеры 8.53" x 22.38" (21.66cm x 56.84cm). Расположение разъёмов, модульная сеть и варианты расширения рассчитаны на соответствующую платформу FlexTwin. Опциональные позиции PCIe, E1.S и M.2 описывают варианты оснащения сервера; они не означают, что карты или накопители уже установлены.

Управление, индикация и охлаждение

Встроенный ASPEED AST2600 BMC обслуживает функции управления и видеовывод. Контроль состояния включает температуру CPU, памяти и системы, поддержку CPU thermal trip, а также измерение основных и дежурных напряжений. Четыре 8-контактных разъёма позволяют подключить до четырёх вентиляторов.

Для идентификации и обслуживания предусмотрены индикаторы BMC/IPMI, питания и UID с поддержкой удалённого UID. Программный набор включает SuperCloud Composer, Supermicro Server Manager, Supermicro Thin-Agent Service, SuperServer Automation Assistant и автономную диагностику Super Diagnostics Offline.

Системная прошивка и TPM

AMI BIOS размещён в 64MB SPI Flash EEPROM и поддерживает UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Аппаратные возможности включают RoT и внутренний разъём TPM. Дополнительный TPM 2.0 AOM-TPM-9670V подключается по SPI и не входит в комплект платы.

Преимущества для эксплуатации

Практическое преимущество H14DST-F заключается в сочетании двухпроцессорной конфигурации с модульным сетевым подключением. Сетевой AIOM и дополнительные варианты E1.S, M.2 и PCIe выбираются под состав конкретного узла. Аппаратная индикация UID помогает идентифицировать систему, а данные температурных датчиков и линий питания дают администратору информацию для контроля её состояния.

• Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
• Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
• Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.
