Описание материнской платы

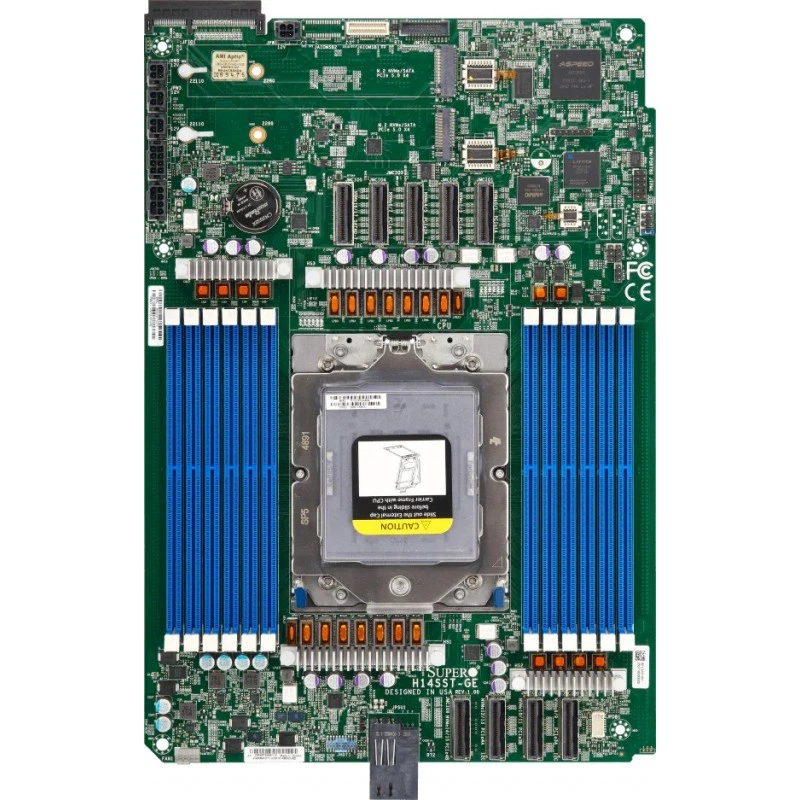

Supermicro H14SST-GE представляет собой однопроцессорную плату семейства GrandTwin для A+ Server AS-2116GT-DTNF. Она предназначена исключительно для A+ Server и имеет проприетарную компоновку с девятью подключениями MCIO, включая одно гибридное. Двенадцать слотов DDR5 и интерфейсы PCIe 5.0 дополняются контроллером управления ASPEED AST2600.

Вычислительная подсистема

Один сокет SP5 поддерживает AMD EPYC серии 9005, до 192 ядер и 384 потоков, с TDP до 500W. В 12 слотах DIMM устанавливается до 3TB ECC DDR5 RDIMM со скоростью до 6400MT/s при 1DPC, одном модуле на канал. При использовании ECC-памяти исправляются однобитовые ошибки и обнаруживаются двухбитовые. Напряжение памяти составляет 1.1V.

MCIO и слот расширения

Основные подключения устройств выполнены через MCIO. Отдельный слот PCIe 5.0 x8 поддерживает райзер-карту, для которой предусмотрен NCSI. Состав интерфейсов включает:

MCIO PCIe: восемь разъёмов PCIe 5.0 x8.
Гибридный MCIO: один разъём PCIe 5.0 x8/SATA3.
Слот PCIe: один интерфейс PCIe 5.0 x8.

Накопители и локальный ввод-вывод

Два интерфейса M.2 PCIe 5.0 x4 поддерживают SATA и модули M-Key форм-факторов 2280 и 22110. Два порта USB 3.0 реализуются через переднюю плату ввода-вывода. Для графического вывода используется ASPEED AST2600 BMC. Эти подключения относятся к компоновке серверного узла и его платам ввода-вывода.

Мониторинг и аппаратная безопасность

Контролируются температура CPU, памяти и системы, основные и дежурные линии питания, а также VBAT. Поддерживается защита CPU при перегреве. Индикаторы BMC/IPMI, питания и UID предоставляют информацию об активности и состоянии узла. Предусмотрены поддержка RoT и разъём TPM. Опциональный модуль AOM-TPM-9672V с SPI и контроллером Infineon 9672 реализует TPM 2.0 и не входит в комплект.

Конструкция и программные средства

Проприетарная плата имеет размеры 8.53" x 12.42" (21.67cm x 31.55cm) и рассчитана на серверную платформу AS-2116GT-DTNF. BIOS AMI размещён в 64MB SPI Flash EEPROM и поддерживает UEFI 2.8, ACPI 6.5, SMBIOS 3.7 или новее. Набор средств обслуживания включает Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperCloud Composer (SCC), SuperServer Automation Assistant (SAA) и плагины для стороннего ПО.

Преимущества для эксплуатации

Средства обслуживания охватывают наблюдение за работающей системой и проверку её компонентов. Supermicro Server Manager (SSM) объединяет управление и мониторинг серверов в одной консоли с веб-интерфейсом и REST API: администратор может просматривать состояние оборудования, собирать сведения о компонентах, работать с журналами событий и управлять питанием. Для каждого управляемого узла SSM требуется лицензия SFT-DCMS-SINGLE.

Super Diagnostics Offline (SDO) выполняет автономную диагностику без зависимости от установленной ОС, собирает журналы и формирует отчёты по результатам тестов. Доступны графический интерфейс, командная строка, выборочная проверка компонентов и пакетная диагностика с сохранением результатов для дальнейшего анализа.

SuperServer Automation Assistant (SAA) предоставляет командную строку для конфигурации и обновления систем, пригодную для включения в административные сценарии. Набор удалённых и расширенных функций SAA зависит от используемой лицензии.

Компоновка GrandTwin: кабельные MCIO и передняя плата USB ввода-вывода согласованы с конструкцией серверного узла AS-2116GT-DTNF.
Выбор накопителей: два M.2 поддерживают PCIe 5.0 x4 и SATA, а гибридный MCIO дополняет восемь интерфейсов PCIe 5.0 x8.
Управление состоянием: NCSI для райзера, BMC и индикаторы UID/питания дополняют наблюдение за процессором, памятью и системными температурами.

Технические характеристики MBD-H14SST-GE

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём
Видео: 1 Aspeed AST2600 BMC порт(а)

Прочие интерфейсы: 1 MCIO (PCIe 5.0 x8/SATA3) гибридных портов 8 MCIO (PCIe 5.0 x8) порт(а)

Конструкция и габариты

Размеры: 8.53" x 12.42" (21.67cm x 31.55cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: RoT
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,VBAT

Контроль температуры: температура CPU поддержка аварийного отключения CPU при перегреве температура памяти температура системы
Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор питания индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 192C/384T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Один сокет SP5 Процессоры AMD EPYC™ серии 9005

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 12 DIMM слотов Максимальный объём памяти (1DPC): до 3TB 6400MT/s ECC DDR5 RDIMM
Поддерживаемые модули DIMM: RDIMM/3DS RDIMM:16GB, 24GB, 32GB, 64GB, 96GB, 128GB, 256GB

Слоты расширения

Конфигурация PCI Express: 1 PCIe 5.0 x8 слот

Разъёмы M.2: 2 M.2 PCIe 5.0 x4 SATA слотов (M-key 2280/22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
