Артикул: MBD-H13SRD-F

Наличие уточняйте

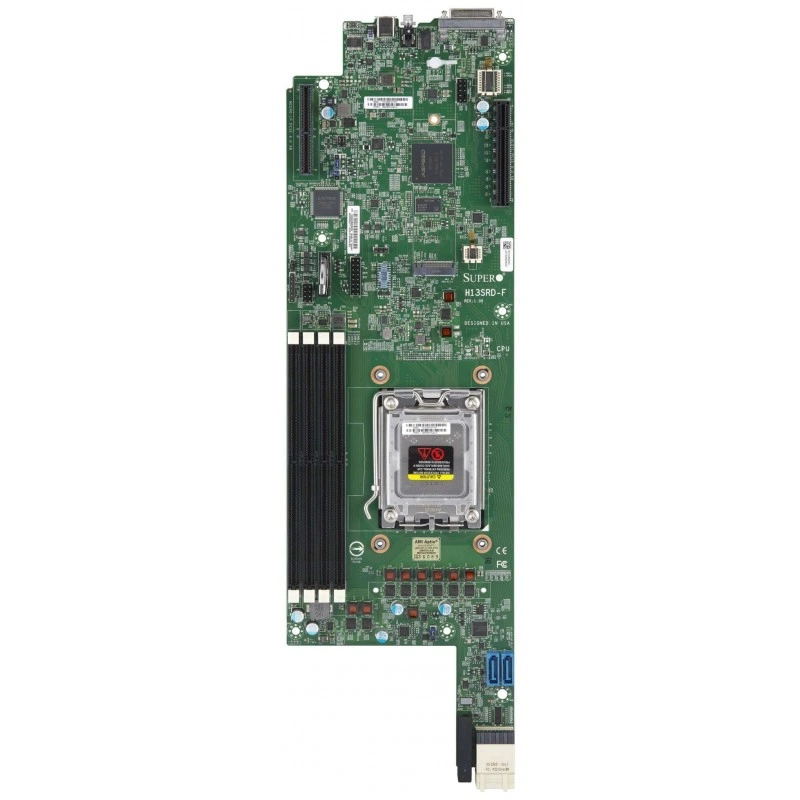

Материнская плата Supermicro H13SRD-⁠F ( For A+ Server Only ) MBD-⁠H13SRD-⁠F

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SRD-F

Материнская плата Supermicro MBD-H13SRD-F предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель H13SRD-F. Поддерживаемая процессорная конфигурация: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии.

Формат платы — Проприетарный. Её габариты составляют 4.75" x 15.69" (12.07cm x 39.85cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 1 LAN с ASPEED AST2600 BMC, через BPN разъём. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача H13SRD-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC; 1 LAN порт; Realtek RTL8211FS PHY для выделенный IPMI. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии.
  • Форм-фактор и габариты: Проприетарный; 4.75" x 15.69" (12.07cm x 39.85cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM.
  • Сеть: 1 LAN с ASPEED AST2600 BMC, через BPN разъём.
  • M.2: 1 M.2 PCIe 5.0 x2 слот (M-key 2280/22110).
  • USB: 1 USB 3.2 Gen2 Type-C порт(ы); 2 USB 2 порт(ы) (сзади); 1 VGA порт; 2 USB 2.0 портов; 1 serial порт через KVM разъём.
  • Управление: ASPEED AST2600 BMC; 1 LAN порт; Realtek RTL8211FS PHY для выделенный IPMI.
  • Охлаждение: Регулировка вентиляторов для снижения шума.
  • Системная логика: Система на кристалле SoC.
  • Видео: 1 VGA порт(ы).

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H13SRD-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H13SRD-FОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 1 LAN с ASPEED AST2600 BMC, через BPN разъём
H13SRA-F1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI; 2 LAN с 1Gb Broadcom BCM5720
H13SRA-TF1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 2 LAN с 10Gb Broadcom BCM57416; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI
H13SSF1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти)

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SRD-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H13SRD-F

Оперативная память

Каналы памяти
2
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 16C/32T
Поддерживаемые процессоры
Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Порты USB
1 USB 3.2 Gen2 Type-C порт(ы); 2 USB 2 порт(ы) (сзади); 1 VGA порт; 2 USB 2.0 портов; 1 serial порт через KVM разъём
Последовательные порты
1 COM порт(ы)
Сетевой контроллер
1 LAN с ASPEED AST2600 BMC, через BPN разъём

Комплектация и совместимость

Условия и ограничения
поддержка До 170W TDP CPUs

Конструкция и условия эксплуатации

Габариты
4.75" x 15.69" (12.07cm x 39.85cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
1 M.2 PCIe 5.0 x2 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка вентиляторов для снижения шума
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,1-fan состояние,1.8V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,VBAT,VRM temperature
Светодиодные индикаторы
Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы; Индикатор питания; UID/удалённый UID LED
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания; Принудительное выключение кнопкой питания; Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка & Chip both
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC; 1 LAN порт; Realtek RTL8211FS PHY для выделенный IPMI
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
