Артикул: MBD-H13SRA-TF-B

Наличие уточняйте

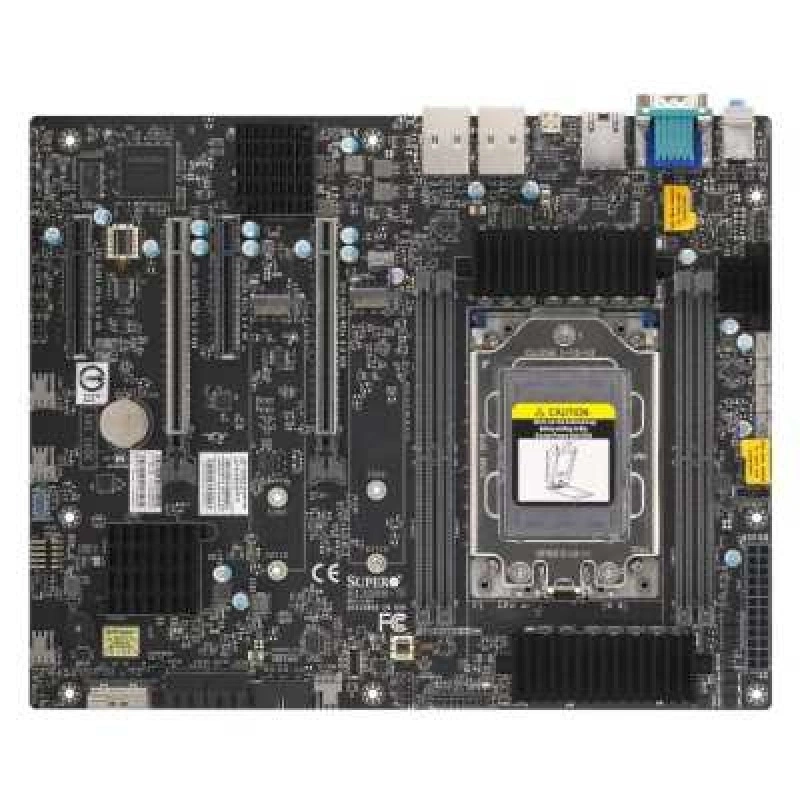

Материнская плата Supermicro MBD-⁠H13SRA-⁠TF-⁠B

Цена последней отгрузки со склада:

103 910 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SRA-TF-B

Supermicro MBD-H13SRA-TF-B - материнская плата формата ATX, рассчитанная на серверные и рабочие конфигурации на базе чипсета AMD TRX50 и сокета TR5. Плата предназначена для построения системы с процессорами, совместимыми с платформой TR5, и поддерживает четыре слота DDR5 DIMM с рабочим диапазоном частот 4800 - 5200 МГц. Такой набор характеристик делает модель основой для сборки производительной конфигурации с акцентом на современную память, высокую пропускную способность и серверно-рабочий класс применения. Артикул MBD-H13SRA-TF-B относится к конкретной модификации платы и сохраняет производственный код без искажения структуры.

На плате предусмотрены 4 порта SATA 6 Гбит/с и 2 разъема M.2 PCIe, что позволяет организовать подключение накопителей и построить конфигурацию с быстрым системным и рабочим хранилищем. Форм-фактор ATX упрощает установку в совместимые корпуса, а сочетание чипсета AMD TRX50 и сокета TR5 делает модель совместимой с соответствующим классом процессоров и платформ. Материнская плата используется как центральная основа серверной или вычислительной сборки, где важны интерфейсы для накопителей, поддержка DDR5 и возможность собрать систему под конкретную нагрузку.

Модель удобна для конфигураций, в которых требуется баланс между возможностями подключения, современным стандартом памяти и универсальным форм-фактором. Она подходит для проектирования систем с несколькими накопителями и расширяемой подсистемой хранения, а также для платформ, где нужен понятный набор основных разъемов и совместимость с TR5-процессорами.

Функциональные возможности

Плата H13SRA-TF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: 1 Выделенная LAN для IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серии.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.384cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM.
  • Сеть: 2 LAN с 10Gb Broadcom BCM57416; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI.
  • SATA: 4 SATA (6Gbps); RAID 0/1/10 Поддержка.
  • M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).
  • PCIe: 2 PCIe 5.0 x8 слоты, Open сзади; 2 PCIe 5.0 x16 слоты, metal armor protection, Поддержка 2 triple/Два/single-width GPU cards; 1 PCIe 4.0 x8 слот, MCIO разъём.
  • USB: 2 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 4 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1x1 порт(ы) (колодка); 1 USB 3.2 Gen2x1 Type-C порт(ы) (колодка).
  • Управление: 1 Выделенная LAN для IPMI.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 2 4-pin разъёмы вентиляторов для CPU liquid cooling pump; CPU/Suspend-state indicator LED; Индикатор перегрева CPU/системы; вентилятор failed LED; Регулировка оборотов вентиляторов; HDD activity LED; LAN activity LED; UID/удалённый UID LED.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H13SRA-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серии. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SRA-TF1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 2 LAN с 10Gb Broadcom BCM57416; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI
H13SRA-F1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI; 2 LAN с 1Gb Broadcom BCM5720
H13SRD-FОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 1 LAN с ASPEED AST2600 BMC, через BPN разъём
H13SAE-MFОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 LAN с ASPEED AST2600 BMC, Выделенная LAN для IPMI

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H13SRA-TF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00189-0B — 1 шт., Кабель SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H13SRA-TF-B

Оперативная память

Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM
Ёмкость и слоты памяти
Overclocking поддерживается on CPU и RDIMM
Ёмкость модулей DIMM
RDIMM/3DS RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 96C/192T
Поддерживаемые процессоры
1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серии
Сокет процессора
sTR5; LGA-4844
Чипсет
TRX50
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Конфигурация PCIe
2 PCIe 5.0 x8 слоты, Open сзади; 2 PCIe 5.0 x16 слоты, metal armor protection, Поддержка 2 triple/Два/single-width GPU cards; 1 PCIe 4.0 x8 слот, MCIO разъём
Порты USB
2 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 4 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1x1 порт(ы) (колодка); 1 USB 3.2 Gen2x1 Type-C порт(ы) (колодка)
Последовательные порты
1 COM порт(ы)
Сетевой контроллер
2 LAN с 10Gb Broadcom BCM57416; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00189-0B
1 шт.; -
Комплект: Кабель SATA CBL-0044L
2 шт.; -
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.384cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps); RAID 0/1/10 Поддержка
Разъёмы M.2
2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 2 4-pin разъёмы вентиляторов для CPU liquid cooling pump; CPU/Suspend-state indicator LED; Индикатор перегрева CPU/системы; вентилятор failed LED; Регулировка оборотов вентиляторов; HDD activity LED; LAN activity LED; UID/удалённый UID LED
Дополнительные функции
Контроль вскрытия корпуса; Power supply мониторинг; RoHS
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,GPU temperature,Температура памяти,NvMe temperature,Температура PCH,SAS HDD temperature,Температура системы,Vcore,Vmem
Управление питанием
Настройка включения после восстановления питания; Управление питанием ACPI; Wake-on-LAN; S4/S5

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
1 Выделенная LAN для IPMI
Функции BIOS
ACPI 6.5; Пробуждение по RTC; SMBIOS 3.6 или новее; UEFI 2.9

Отзывы о товаре

Дмитрий Аксенов26.02.2025

5/5

Собрали на этой плате новую платформу с TR5 и DDR5. После установки сразу увидели четыре планки памяти и оба M.2, дальше осталось только поставить систему. Для такой конфигурации удобная база.

Плюсы товара

Память и M.2 увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что обязательно проверить по совместимости перед установкой процессора в эту плату: сокет и класс платформы TR5?

Плата рассчитана на сокет TR5 и чипсет AMD TRX50. Перед покупкой CPU убедитесь, что он поддерживает TR5, иначе система не соберется корректно.

Какие ограничения по памяти DDR5 стоит учесть, чтобы не получить нестабильность или неверную конфигурацию при сборке?

На плате 4 слота DDR5 DIMM, а рабочий диапазон частот — 4800–5200 МГц. Подбирайте модули и режимы так, чтобы они укладывались в поддерживаемый диапазон для этой платы.

Если нужно подключить SSD разных типов: как практично сочетать 2×M.2 PCIe и 4×SATA 6 Гбит/с в одной сборке?

Плата дает 2 разъема M.2 PCIe для NVMe/PCIe SSD и 4 порта SATA 6 Гбит/с для SATA-накопителей. Спланируйте, какие диски будут системными/рабочими, и заранее распределите их между M.2 и SATA по требуемой скорости и роли в конфигурации.

Почему выбор форм-фактора ATX для этой платы может повлиять на удобство монтажа в корпус и компоновку?

Плата форм-фактора ATX требует совместимого корпуса. Перед сборкой убедитесь, что ваш корпус ATX поддерживает размещение платы и есть место для подключения накопителей по SATA и M.2 с учетом кабелей/воздухопотока.

Как проверить, что накопительная подсистема будет соответствовать вашим целям по производительности: что учитывать кроме наличия SATA и M.2?

Помимо количества разъемов, важно различать роли: SATA 6 Гбит/с и M.2 PCIe относятся к разным классам скорости и интерфейса. Для критичных по времени операций размещайте подходящие SSD на M.2 PCIe, а SATA используйте для задач, где важна совместимость.
