Артикул: MBD-H8DCL-IF-O

Наличие уточняйте

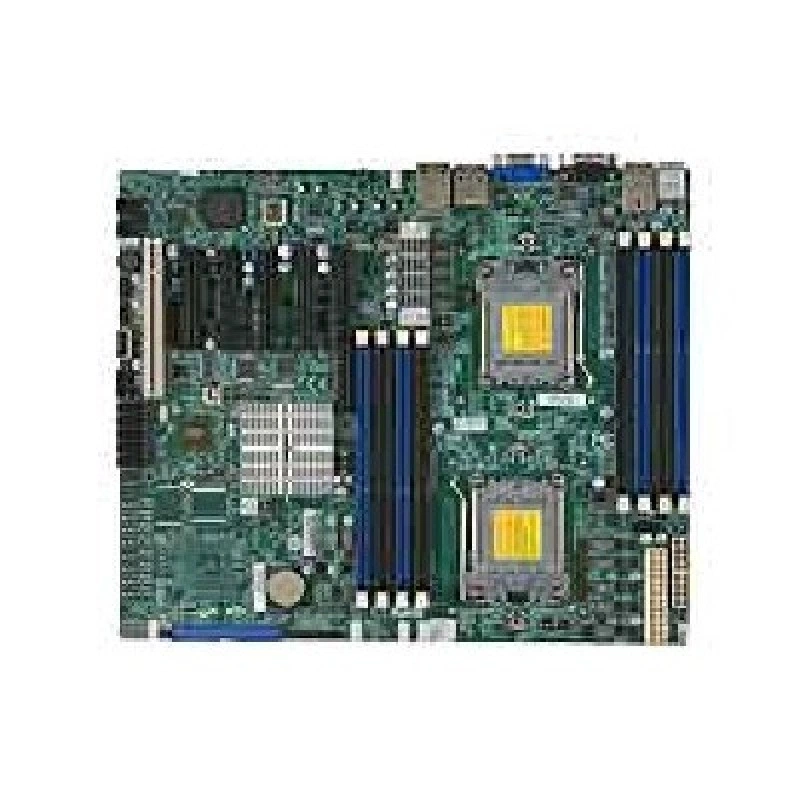

Материнская плата Supermicro MBD-⁠H8DCL-⁠IF-⁠O

Цена последней отгрузки со склада:

44 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8DCL-IF-O

Материнская плата Supermicro MBD-H8DCL-IF-O предназначена для серверных платформ Supermicro и относится к линейке комплектующих для построения совместимых систем на базе серверных корпусов и шасси. Модель MBD-H8DCL-IF-O используется как основа для сборки серверной конфигурации, в которой важны стабильное подключение компонентов, совместимость с серверным окружением и корректная интеграция платы в шасси. Формат изделия соответствует серверному назначению и ориентирован на эксплуатацию в составе совместимых систем.

Плата может применяться в серверных конфигурациях, где требуется базовая материнская плата для организации процессорной подсистемы, подключения модулей памяти, накопителей, интерфейсов ввода-вывода и системных компонентов. Обозначение MBD-H8DCL-IF-O сохранено как модельный код изделия и используется для подбора совместимых комплектующих, корпуса и сервисной документации в рамках серверной платформы Supermicro.

Изделие подходит для сценариев, в которых важна серверная архитектура на базе совместимой материнской платы, а также использование в составе новых или обслуживаемых серверных систем с типовыми интерфейсами и внутренними разъемами. Такой формат удобен для замены платы в совместимых шасси и для построения специализированных серверных решений.

Функциональные возможности

Плата H8DCL-iF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Два 1207-pin разъём C32; поддержка Два 8/6/4-Core ready AMD Opteron 4000 серии; HT3.0 Link Поддержка.
  • Форм-фактор и габариты: ATX; 12" x 10".
  • Оперативная память: 8 DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Два канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix.
  • Тип и режимы памяти: регистровая ECC или unb. ECC / non-ECC DDR3 1600/1333/1066 MHz SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2 Intel 82574L single-port Gigabit Ethernet Controllers; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) портов.
  • PCIe: 1 PCI-E 2.0 x8 (в физическом слоте x16); 3 PCI-E 2.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 1 PCI.
  • USB: 7x USB 2.0 портов; 2 сзади, 1 Type-A, 2 колодки для 4 портов.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC.
  • Охлаждение: Контроль оборотов до 6 вентиляторов; До 6x 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 4-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H8DCL-iF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1207-pin разъём C32; поддержка Два 8/6/4-Core ready AMD Opteron 4000 серии; HT3.0 Link Поддержка. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Два канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; регистровая ECC или unb. ECC / non-ECC DDR3 1600/1333/1066 MHz SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-835TQ-R920B, CSE-936A-R1200B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H8DCL-iFДва 1207-pin разъём C32; поддержка Два 8/6/4-Core ready AMD Opteron 4000 серии; HT3.0 Link Поддержка8 DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Два канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; 2 Intel 82574L single-port Gigabit Ethernet Controllers; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SGL-FОдин 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link ПоддержкаВосемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SCM-FОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DGU-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1x RJ45 Выделенная LAN поддержка IPMI

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H8DCL-iF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Retention BKT-0012L — 2 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-0083L — 1 шт., I/O Cable 3 CBL-010L — 1 шт., I/O Cable 4 CBL-036L-03 — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, CBL-036L-03. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8DCL-IF-O

Оперативная память

Напряжение памяти
1.35V или 1.5V
Ёмкость и слоты памяти
8 DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Два канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
8
Контакты модуля памяти
240-pin
Тип и скорость памяти
регистровая ECC или unb. ECC / non-ECC DDR3 1600/1333/1066 MHz SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1207-pin разъём C32; поддержка Два 8/6/4-Core ready AMD Opteron 4000 серии; HT3.0 Link Поддержка
Сокет процессора
C32
Чипсет
AMD чипсет SR5690 + SP5100
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond W83527 chip
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Порты USB
7x USB 2.0 портов; 2 сзади, 1 Type-A, 2 колодки для 4 портов
Последовательные порты
2x Fast UART 16550 serial порт (Один колодка & Один порт)
Сетевые контроллеры
2 Intel 82574L single-port Gigabit Ethernet Controllers; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCIe
1 PCI-E 2.0 x8 (в физическом слоте x16); 3 PCI-E 2.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 1 PCI

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-0083L
1 шт.; 15.7" USB 2.0 2-PORT W/KEY
Комплект: I/O Cable 3 CBL-010L
1 шт.; 9 PIN SERIAL порт DTK CABLE, LF
Комплект: I/O Cable 4 CBL-036L-03
1 шт.; 18" ATA 133/100/66 3-DROP TPE CABLE, PBF
Комплект: Retention BKT-0012L
2 шт.; RETENTION MODULE для AMD CPU разъём F,ROHS
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)

Конструкция и условия эксплуатации

Габариты
12" x 10"
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 6 вентиляторов; До 6x 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 4-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём, TPM колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Питание
SSI 24-pin + 8-pin + 8-pin power разъёмы / EPS12V
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Валерий Медведев14.02.2026

4/5

Нужна была плата на замену в совместимом шасси, поэтому важнее всего была сама посадка и подключение компонентов. После установки плата появилась в системе, дальше без долгих доработок подняли остальное железо. Для старого сервера это оказался удобный вариант.

Плюсы товара

Плата быстро появилась в системе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие моменты совместимости нужно проверить при замене этой платы в сервере SuperMicro?

Нужно сверить модель материнской платы с серверным шасси/платформой SuperMicro и убедиться, что плату можно корректно интегрировать в существующую компоновку для подключения памяти, накопителей и интерфейсов.

На что обратить внимание при выборе комплектации системы вокруг этой платы, чтобы корректно подключить память и накопители?

Сначала согласуйте требования серверной платформы и доступные интерфейсы для модулей памяти и накопителей, затем подберите состав компонентов под архитектуру, подразумеваемую платой в серверной сборке SuperMicro.

Какие риски возникают, если поставить плату не в «родное» серверное шасси SuperMicro?

При несовпадении компоновки шасси могут возникнуть сложности с физической установкой и корректным подключением системных компонентов и интерфейсов, что приведет к проблемам в сборке и стабильной работе.

Что важно учесть при планировании обслуживания серверной конфигурации с этой платой?

При обслуживании имеет значение корректная замена основной платы в совместимом шасси SuperMicro, чтобы сохранить работоспособность процессорной подсистемы и стабильное подключение остальных компонентов.

Как эта плата помогает унифицировать замену или сборку серверов в рамках типового шасси?

Модель используется как основа серверной конфигурации SuperMicro: это упрощает подбор совместимых комплектующих для сборки или замены в рамках поддерживаемых шасси и внутренней компоновки.
