Артикул: MBD-H8SGL-F-B

Наличие уточняйте

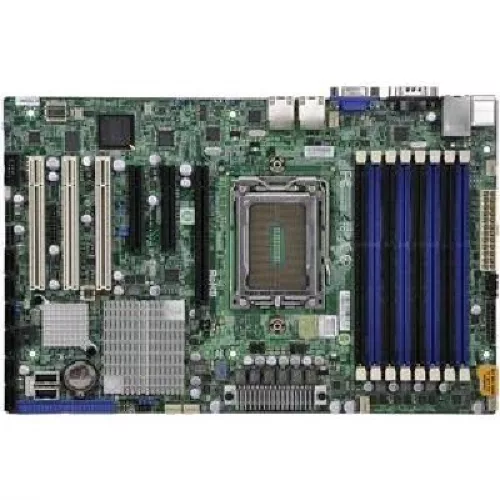

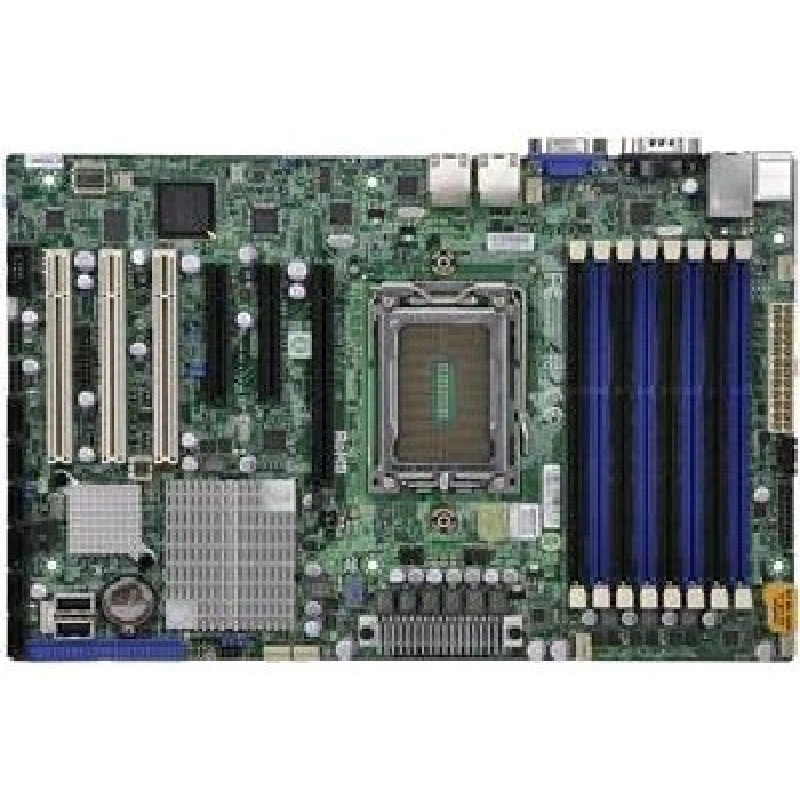

Материнская плата Supermicro MBD-⁠H8SGL-⁠F-⁠B

Цена последней отгрузки со склада:

74 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8SGL-F-B

Supermicro MBD-H8SGL-F-B - серверная материнская плата для построения совместимых серверных систем на базе платформы Supermicro. Модель предназначена для размещения процессора, памяти, накопителей и расширительных модулей в составе серверной сборки, где требуется надежная системная основа и корректная работа серверных комплектующих.

Плата применяется в серверной инфраструктуре как базовый элемент для компоновки вычислительного узла. Для таких решений важны совместимость с серверным корпусом, поддержка необходимых интерфейсов и возможность собрать конфигурацию под конкретную задачу: от локального сервера до специализированной платформы для корпоративных сервисов. MBD-H8SGL-F-B относится к линейке Supermicro и используется в проектах, где критичны стабильность работы и точное соответствие комплектующих.

Материнская плата рассчитана на серверное применение, а не на бытовые сценарии. Она служит основой для установки процессорной подсистемы, оперативной памяти, накопителей и дополнительных плат, поэтому при подборе учитывают совместимость всей системы, включая корпус, питание и охлаждение. Модельный индекс MBD-H8SGL-F-B сохраняется как ключевой идентификатор изделия.

Карточка ориентирована на корректное описание именно этой серверной модификации Supermicro без подмены соседними вариантами. В итоговых полях сохранены идентификаторы товара и типовое назначение платы как серверного компонента.

Функциональные возможности

При проектировании сервера на H8SGL-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Один 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка.
  • Форм-фактор и габариты: ATX Form; 12" x 8" (30.5cm x 20.3cm).
  • Оперативная память: Восемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix.
  • Тип и режимы памяти: DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов.
  • USB: 8x USB 2.0 портов; 2x сзади, 2x колодка(4x портов), и 2x TypeA.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC.
  • Охлаждение: Контроль оборотов до 6 вентиляторов; До Шесть 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: AMD чипсет SR5650 + SP5100.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H8SGL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Восемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix; DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H8SGL-FОдин 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link ПоддержкаВосемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SGLОдин 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link ПоддержкаВосемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SCM-FОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8QGI-FЧетыре 1944-pin разъём G34; поддержка До Четыре 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка32 DIMM разъёма; поддержка До 1TB регистровая ECC или 256GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 32 DIMM; Четыре канал шина памяти; для Два или Четыре CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H8SGL-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8SGL-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V или 1.5V
Ёмкость и слоты памяти
Восемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Один 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка
Сокет процессора
G34
Чипсет
AMD чипсет SR5650 + SP5100
Количество процессорных разъёмов
1

Интерфейсы и расширение

Super I/O
Winbond W83527 chip
Видеовыход VGA
Matrox G200 16MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
8x USB 2.0 портов; 2x сзади, 2x колодка(4x портов), и 2x TypeA
Последовательные порты
1x Fast UART 16550 serial порт; 1x serial порт колодка
Сетевые контроллеры
Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCIe и PCI
1 PCI-E 2.0 x8 (в физическом слоте x16); 1 PCI-E 2.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 3 PCI

Комплектация и совместимость

Исполнение поставки
Bulk

Конструкция и условия эксплуатации

Габариты
12" x 8" (30.5cm x 20.3cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX Form

Накопители

Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 6 вентиляторов; До Шесть 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём, TPM колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Карина Карпова22.03.2025

5/5

После замены платы сервер запустился, а память увиделась сразу. Брали под рабочий сервер с двумя процессорами, и здесь все срослось без лишних переделок. Сейчас стоит в системе и пока ведет себя нормально.

Плюсы товара

Сервер запустился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования по совместимости нужно проверить перед установкой материнской платы MBD-H8SGL-F-B в серверную сборку SuperMicro?

Нужно подтвердить соответствие серверной платформе Supermicro: плата позиционируется как основа для серверной системы и рассчитана на серверное размещение компонентов в совместимых решениях SuperMicro.

Почему при подборе этой платы важно учитывать не только саму плату, но и весь корпус/питание/охлаждение?

Плата является базой для процессора, памяти, накопителей и плат расширения, поэтому корректная работа зависит от того, как компоненты разместятся в корпусе и как организованы питание и охлаждение серверной системы.

Какие ошибки чаще всего ведут к проблемам при сборке сервера на этой материнской плате?

Ошибкой считается попытка собрать конфигурацию без согласования совместимости с платформой SuperMicro и без учета того, что плата рассчитана на серверную компоновку компонентов, включая накопители и расширение.

Как понять, что эта материнская плата подходит под планируемый сценарий внедрения, а не под бытовую сборку?

Плата предназначена для серверного применения и сборки серверной системы: она ориентирована на размещение серверных узлов и интеграцию в инфраструктуру, где важны стабильность и совместимость компонентов.

Какие аспекты надежности нужно заложить еще на этапе подбора, чтобы избежать проблем при эксплуатации?

Так как плата является основой серверной системы и рассчитана на стабильную работу в составе платформы Supermicro, при подборе важно обеспечить согласованную конфигурацию корпуса, питания, охлаждения и компонентов расширения.
