Артикул: MBD-X10SLA-F-O

Наличие уточняйте

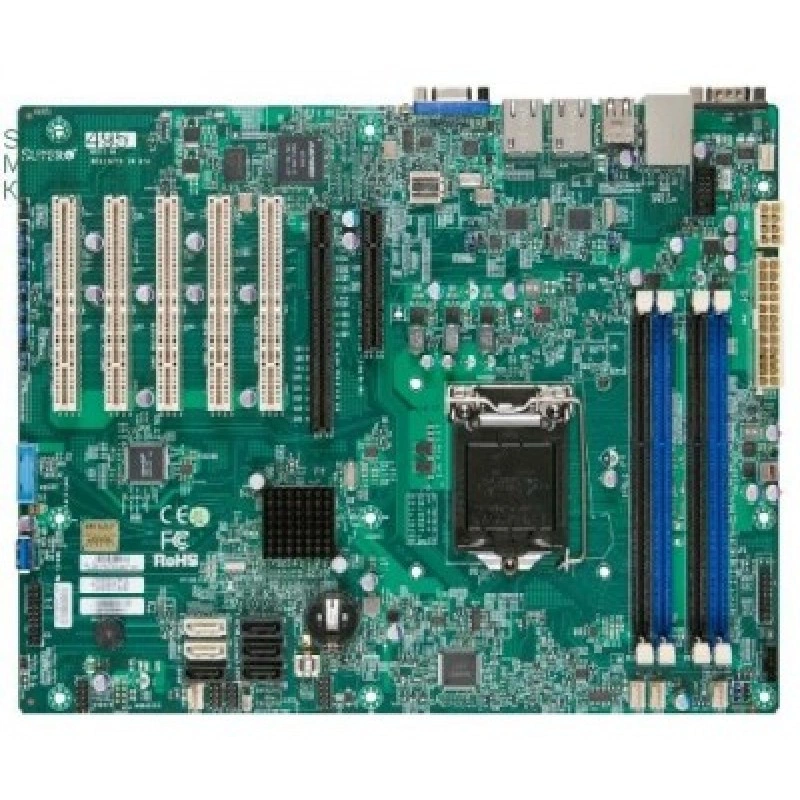

Материнская плата Supermicro MBD-⁠X10SLA-⁠F-⁠O ATX

Цена последней отгрузки со склада:

16 126 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SLA-F-O

Материнская плата Supermicro MBD-X10SLA-F-O предназначена для построения серверных систем на базе процессоров Xeon с сокетом LGA1150. Плата ориентирована на серверное применение и подходит для сборки совместимой платформы, в которой важны поддержка корпоративных функций, работа с серверной памятью и подключение накопителей через интерфейсы SATA. Форм-фактор ATX позволяет использовать модель в совместимых корпусах и серверных шасси.

Модель оснащена чипсетом iC222, поддерживает 4 слота DDR3, имеет 2 порта SATA3 и 4 порта SATA2, а также видеовыход VGA. Для удаленного администрирования предусмотрен IPMI, а сетевые возможности представлены двумя LAN-портами. Такая конфигурация делает плату удобной для серверов начального и среднего уровня, где требуется баланс между функциональностью, количеством интерфейсов и стандартным форм-фактором.

Supermicro MBD-X10SLA-F-O подходит для сборки серверов, где важны проверенная серверная архитектура, поддержка процессоров Xeon, возможность подключения нескольких накопителей и наличие средств удаленного управления. Формат BOX указывает на поставку в комплектном исполнении, пригодном для интеграции в рабочую систему.

Функциональные возможности

Плата X10SLA-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 с KVM и Выделенная LAN. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма.
  • Тип и режимы памяти: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210-ATVirtual Machine Device Queues reduce I/O overheadSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два GbE LAN портов через Intel i210AT.
  • SATA: SATA3 (6 Gbps) портов; RAID 0,1; SATA2 (3 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) портов; 4 SATA2 (3Gbps) портов; 2 SATA (6Gbps), 4 SATA (3Gbps); SATA DOM power разъём Поддержка.
  • PCIe: 1 PCI-E 3.0 x16; 1 PCI-E 2.0 x4 (в физическом слоте x8)5 - 5V PCI 32bit.
  • USB: 6 USB 2.0 портов (4 сзади + 2 колодки); 2 USB 3.0 портов (1 колодка + 1 Type A); 2 USB 3.0 (1 Type-A + 1 через внутреннюю колодку) 6 USB 2.0 (4 сзади + 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 с KVM и Выделенная LAN.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X10SLA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-213LT-563LPB, CSE-213LT-600LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10SLA-FIntel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85WДо 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I210-ATVirtual Machine Device Queues reduce I/O overheadSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два GbE LAN портов через Intel i210AT
X10SRL-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN
X10SRA-FIntel Core i7 процессор (разъём R3), Intel Core i7 процессор Extreme Edition (разъём R3), Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slots8 288-pin DDR4 разъёма DIMM;; До 512GB ECC LRDIMM;; До 128GB DDR4 ECC/non-ECC UDIMM (available с Core i7 только); До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; Intel i210 Gigabit Ethernet ControllerShare с IPMISupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN
X10SLM-FIntel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85WДо 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10SLA-F. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X10SLA-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W
Сокет процессора
LGA 1150
Тепловой пакет CPU
85W
Чипсет
Intel C222 Express PCH
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка)
Видеовыходы
1 VGA D-Sub разъём порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
6 USB 2.0 портов (4 сзади + 2 колодки); 2 USB 3.0 портов (1 колодка + 1 Type A); 2 USB 3.0 (1 Type-A + 1 через внутреннюю колодку) 6 USB 2.0 (4 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210-ATVirtual Machine Device Queues reduce I/O overheadSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); Два GbE LAN портов через Intel i210AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 3.0 x16; 1 PCI-E 2.0 x4 (в физическом слоте x8)5 - 5V PCI 32bit

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C ~ 50°C (32°F ~ 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps) портов; RAID 0,1; SATA2 (3 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) портов; 4 SATA2 (3Gbps) портов; 2 SATA (6Gbps), 4 SATA (3Gbps); SATA DOM power разъём Поддержка

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов
Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
Контроль напряжений
+12V, +3.3V, +5V дежурное питание, 3 фазы импульсного регулятора напряжения с auto-sense from 1.5V-1.86V, Напряжение чипсета, Напряжения памяти, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, FC temperature sensing logic, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
IPMI2.0, NMI, SuperDoctor III, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 с KVM и Выделенная LAN
Функции BIOS
ACPI 5.0; Поддержка USB-клавиатуры; ACPI 5.0

Отзывы о товаре

Denis14.02.2026

5/5

Меняли старую плату в рабочем сервере на эту. После сборки система увидела процессор, память определилась, а дальше осталось только вернуть кабели на место и проверить запуск. ATX формат тут оказался удобным, ничего лишнего с корпусом делать не пришлось.

Плюсы товара

Сервер запустился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые проверки по совместимости нужно сделать перед установкой платы в сервер: процессор, память и формат корпуса?

Плата рассчитана на Xeon под сокет LGA1150, использует DDR3 в 4 слотах и имеет форм-фактор ATX, поэтому перед сборкой проверьте, что процессор и корпус/шасси соответствуют этим условиям.

Как особенности накопителей (2x SATA3 и 4x SATA2) влияют на планирование дисковой подсистемы?

Так как часть интерфейсов относится к SATA3, а часть к SATA2, при проектировании нужно учитывать, какие диски вы будете подключать к разным интерфейсным группам и как это скажется на конфигурации.

Что важно учесть при организации удаленного администрирования, если в сборке используется IPMI?

Наличие IPMI позволяет планировать удаленное управление, но при внедрении нужно убедиться, что сетевая часть и доступ в инфраструктуре настроены так, чтобы этим управлением было удобно и безопасно пользоваться.

Как два LAN-порта стоит использовать при проектировании подключения сервера?

Два сетевых интерфейса дают больше гибкости для сегментации/распределения трафика, поэтому заранее определите, как вы будете использовать каждый порт в вашей схеме сети.

Какие риски неправильной конфигурации возникают, если рассчитывать на локальную работу через видеовыход?

Плата имеет VGA-выход, поэтому при настройке и доступе к консоли убедитесь, что в вашей процедуре обслуживания предусмотрен именно этот тип видеоподключения.
