Артикул: MBD-X10SLH-F-O

Наличие уточняйте

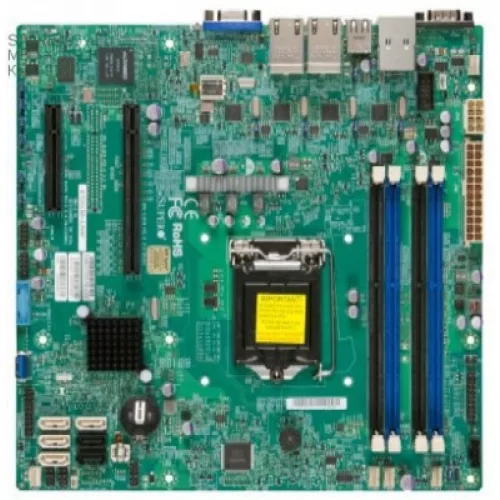

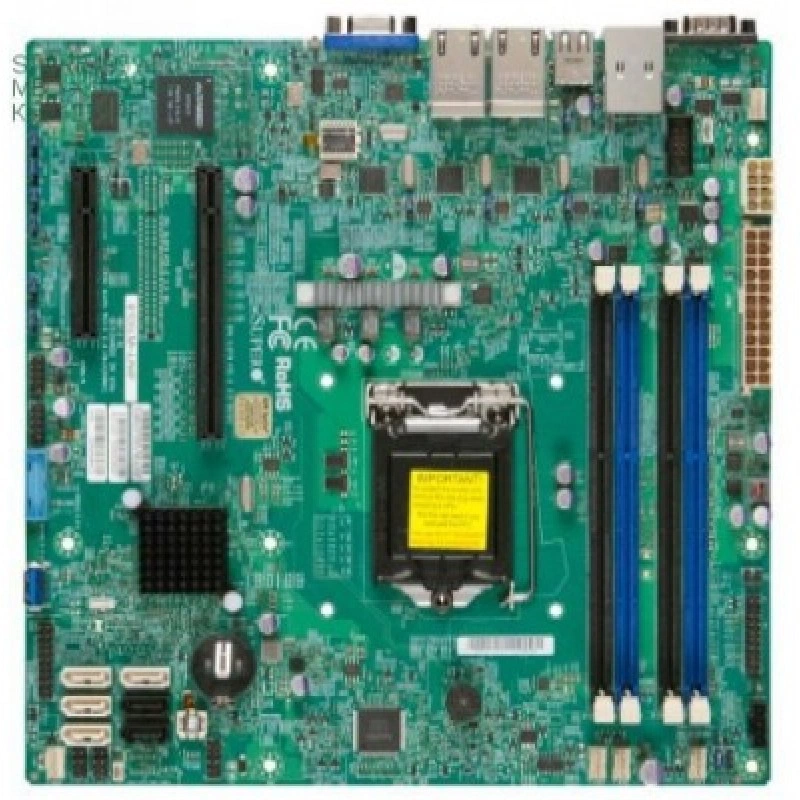

Supermicro MBD-⁠X10SLH-⁠F-⁠O — серверная материнская плата mATX

Цена последней отгрузки со склада:

14 048 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SLH-F-O

Supermicro MBD-X10SLH-F-O - серверная материнская плата формата mATX на платформе Intel Xeon с процессорным разъемом LGA 1150 и набором встроенных серверных функций. Модель подходит для компактных серверных систем и рабочих узлов, где требуется поддержка DDR3-памяти, встроенный сетевой контроллер, дисковая подсистема SATA3 и средства удаленного управления. Наличие IPMI делает плату удобной для серверных конфигураций, рассчитанных на администрирование без постоянного локального доступа к системе.

Плата оснащена четырьмя слотами DDR3, шестью портами SATA3, видеовыходом VGA и двумя сетевыми интерфейсами. Код MBD-X10SLH-F-O соответствует конкретной модификации Supermicro и сохраняет ориентацию на серверные задачи, где важны компактный форм-фактор, предсказуемая совместимость с Xeon-платформами и встроенные возможности управления. Версия BOX указывает на коробочное исполнение, а сочетание LGA 1150, Intel C226 и IPMI делает модель практичной основой для серверов начального и среднего уровня.

Функциональные возможности

Практическая задача X10SLH-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Integrated IPMI 2.0 с KVM и Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 85W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма.
  • Тип и режимы памяти: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210-ATSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов через 2 Intel i210AT.
  • SATA: SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA (6Gbps); SATA DOM power разъём Поддержка.
  • PCIe: 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
  • USB: 6 USB 2.0 портов (2 сзади + 4 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 (2 в сзади, 1 Type-A, 1 через внутреннюю колодку) 6 USB 2.0 (4 сзади, 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Integrated IPMI 2.0 с KVM и Выделенная LAN.
  • Системная логика: Intel C226 Express PCH.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X10SLH-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 85W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-R400CB, SC813MTQ-350CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10SLH-FIntel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 85W TDPДо 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I210-ATSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов через 2 Intel i210AT
X10SRL-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN
X10SLM-FIntel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85WДо 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
X10SLL-FIntel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85WДо 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; Intel Ethernet-контроллер I210-ATIntel Ethernet-контроллер I217LMSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X10SLH-F. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X10SLH-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V, 1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 85W TDP
Сокет процессора
LGA-1150
Тепловой пакет CPU
До 85W
Чипсет
Intel C226 Express PCH
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка)
Видеовыходы
1 VGA порт
Графический контроллер
ASPEED AST2400 BMC
Порты USB
6 USB 2.0 портов (2 сзади + 4 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 (2 в сзади, 1 Type-A, 1 через внутреннюю колодку) 6 USB 2.0 (4 сзади, 2 через внутреннюю колодку)
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210-ATSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); Два Gigabit Ethernet LAN портов через 2 Intel i210AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C ~ 50°C (32°F ~ 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA (6Gbps); SATA DOM power разъём Поддержка

Питание и охлаждение

Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, 5 фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V, HT, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, FC temperature sensing logic, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
IPMI2.0, NMI, SuperDoctor III, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Integrated IPMI 2.0 с KVM и Выделенная LAN
Функции BIOS
SMBIOS 2.7.1; ACPI 5.0; Поддержка USB-клавиатуры

Отзывы о товаре

Даниил Юдин16.03.2025

5/5

Плату ставили вместо старой в компактный сервер на LGA 1150. После сборки BIOS увидел процессор и память, дальше система загрузилась без лишних шагов. Для корпуса mATX она подошла нормально.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по типу памяти и сокету нужно проверить, чтобы эта плата заработала в сервере на Xeon?

Нужен процессор с сокетом LGA 1150, а для памяти используются DDR3 (4 модуля). Также учтите, что плата рассчитана на серверные сценарии с чипсетом Intel C226 и поддержкой IPMI.

С какими дисковыми контроллерами/дисками имеет смысл планировать конфигурацию: какие интерфейсы и их количество важны для сборки подсистемы?

Для хранения эта плата дает 6 портов SATA3. При подборе дисков и кабельной схемы ориентируйтесь на SATA3 и заранее планируйте, что одновременно доступны именно эти 6 подключений.

Достаточно ли 2 LAN-интерфейсов для сетевой схемы, или когда может понадобиться другой вариант сетевой конфигурации?

Плата имеет 2 сетевых интерфейса (2 LAN). Это удобно для базовой сегментации/резервирования, но если нужна более богатая связность, потребуется проектировать с дополнительными сетевыми решениями или закладывать архитектуру под 2 порта.

Какие сценарии удаленного администрирования закрывает IPMI на этой плате, и в каких случаях его стоит учитывать заранее?

На плате поддерживается IPMI, что помогает администрировать серверный узел без постоянного локального доступа. Если в вашей инфраструктуре важны удаленные операции и контроль состояния, заложите IPMI как часть требований к платформе.

На что обратить внимание при подборе видеоподключения для настройки/мониторинга: VGA как основной локальный интерфейс?

У платы есть видеовыход VGA. Это важно для локальной настройки и первичной диагностики, поэтому при организации процесса развертывания учитывайте, что для видеоподключения предусмотрен именно VGA.
