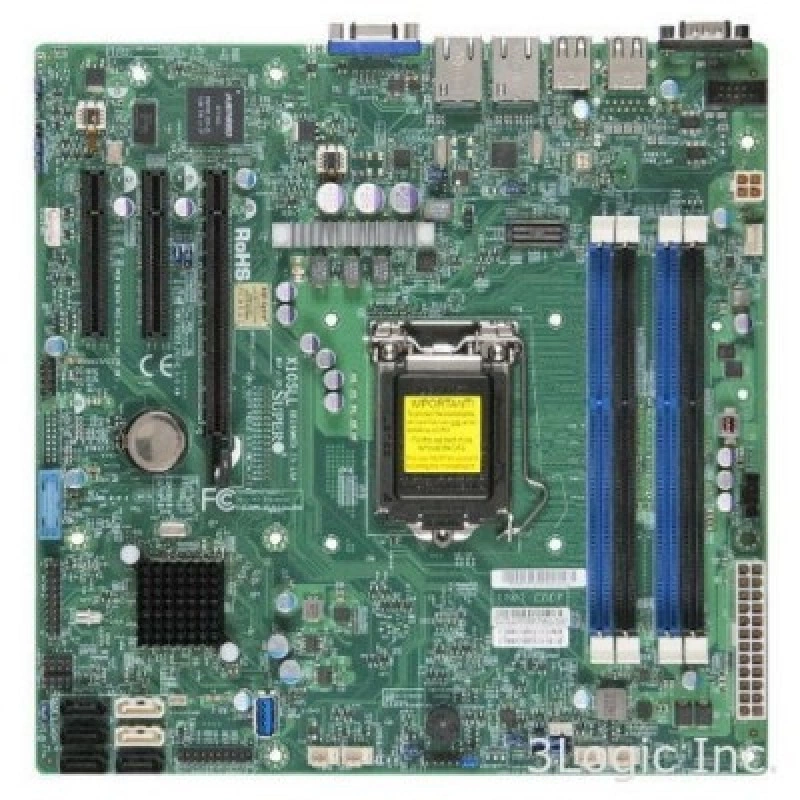

Материнская плата Supermicro MBD-X10SLL-F-O
Цена последней отгрузки со склада:
14 676 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SLL-F-O
Материнская плата Supermicro MBD-X10SLL-F-O предназначена для серверных и рабочих систем на базе процессоров Intel Xeon с разъемом LGA1150. Модель выполнена в формате mATX и подходит для построения компактных конфигураций, где важны совместимость с серверной платформой, наличие встроенного видеовыхода VGA, двух сетевых интерфейсов и поддержки удаленного управления через IPMI. Плата ориентирована на применение в системах, где требуется надежная основа для серверной сборки с возможностью подключения накопителей SATA и использования оперативной памяти DDR3.
Конфигурация Supermicro MBD-X10SLL-F-O сочетает процессорный разъем LGA1150, чипсет Intel C222, четыре слота DDR3 и набор интерфейсов для хранения данных, сетевого подключения и сервисного администрирования. Наличие двух портов LAN упрощает включение платы в сетевую инфраструктуру, а поддержка IPMI помогает организовать удаленное обслуживание платформы. Формат mATX делает модель удобной для компактных корпусов, сохраняя при этом необходимые для серверной эксплуатации функции и подключение накопителей по SATA.
Эта материнская плата подходит для серверов начального и среднего уровня, рабочих станций и специализированных систем, где требуется сочетание процессора Xeon, сетевых возможностей, удаленного управления и компактного форм-фактора. Она рассчитана на использование в составе совместимых систем Supermicro и помогает собрать конфигурацию с поддержкой как более быстрых SATA 3, так и дополнительных SATA 2-портов для расширения подключения накопителей.
Функциональные возможности
Плата X10SLL-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W.
- Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
- Оперативная память: До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма.
- Тип и режимы памяти: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: Intel Ethernet-контроллер I210-ATIntel Ethernet-контроллер I217LMSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT).
- SATA: SATA3 (6 Gbps) портов; RAID 0,1; Intel C222 контроллер для 4 SATA2 (3 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) порт; 4 SATA2 (3Gbps) портов; 2 SATA (6Gbps), 4 SATA (3Gbps); SATA DOM power разъём Поддержка.
- PCIe: 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
- USB: 6 USB 2.0 портов (4 сзади + 2 колодки); 2 USB 3.0 портов (1 колодка + 1 Type A); 2 USB 3.0 (1 Type-A + 1 через внутреннюю колодку) 6 USB 2.0 (4 сзади + 2 через внутреннюю колодку).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN.
- Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X10SLL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-113MTQ-R400CB, CSE-113MTQ-330CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SLL-F | Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W | До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; Intel Ethernet-контроллер I210-ATIntel Ethernet-контроллер I217LMSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT) |
| X10SLL-SF | Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v4/v3.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 80W | До 16GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; До 16GB DDR3 ECC 1600MHz UDIMMs в 2 разъёма; Intel Ethernet-контроллер I217LMIntel Ethernet-контроллер I210-ATSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT) |
| X10SRL-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN |
| X10SLM-F | Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W | До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT) |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X10SLL-F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X10SLL-F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.35V, 1.5V
- Ёмкость и слоты памяти
- До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Количество разъёмов DIMM
- 4
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentiumv, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W
- Сокет процессора
- LGA 1150
- Тепловой пакет CPU
- 85W
- Чипсет
- Intel C222 Express PCH
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- COM-порты и колодки
- 2 COM портов (1 сзади, 1 колодка)
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 6 USB 2.0 портов (4 сзади + 2 колодки); 2 USB 3.0 портов (1 колодка + 1 Type A); 2 USB 3.0 (1 Type-A + 1 через внутреннюю колодку) 6 USB 2.0 (4 сзади + 2 через внутреннюю колодку)
- Сетевые контроллеры
- Intel Ethernet-контроллер I210-ATIntel Ethernet-контроллер I217LMSupports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Исполнение поставки
- Retail
Конструкция и условия эксплуатации
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Micro-ATX
Накопители
- Контроллер и порты SATA
- SATA3 (6 Gbps) портов; RAID 0,1; Intel C222 контроллер для 4 SATA2 (3 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) порт; 4 SATA2 (3Gbps) портов; 2 SATA (6Gbps), 4 SATA (3Gbps); SATA DOM power разъём Поддержка
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурное питание, 5 фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V, Напряжение чипсета, HT, память, Мониторинг для CPU ядер, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, FC temperature sensing logic, Поддержка Thermal Monitor 2 (TM2), PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
- Управление питанием
- Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- IPMI2.0, NMI, SuperDoctor III, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN
- Функции BIOS
- DMI (SMBIOS) 2.7; ACPI 5.0; Поддержка USB-клавиатуры
