Артикул: MBD-X11DPH-I

Наличие уточняйте

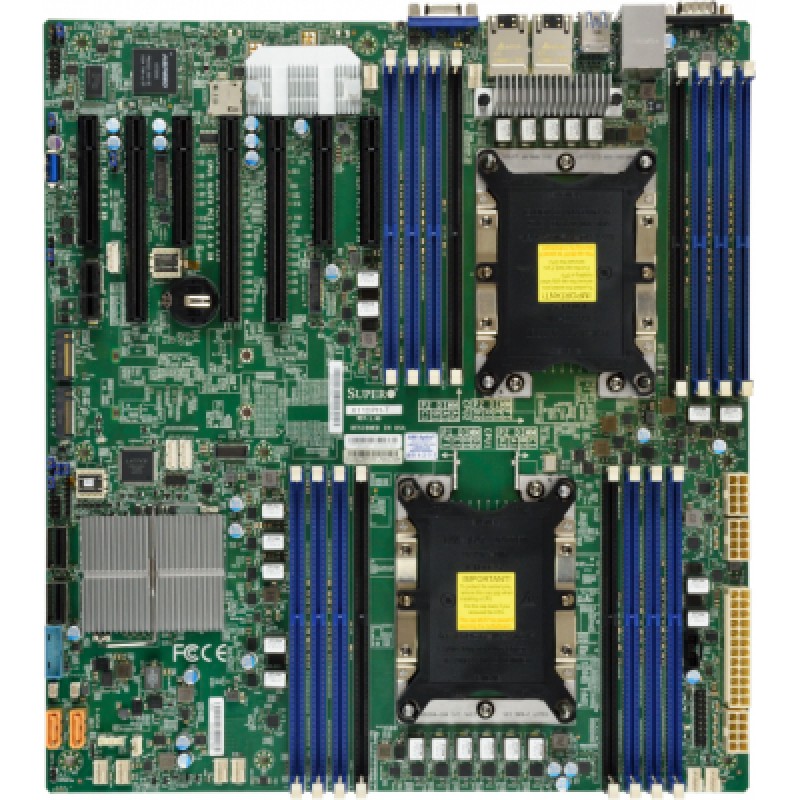

Материнская плата Supermicro MBD-⁠X11DPH-⁠I

Цена последней отгрузки со склада:

64 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPH-I

Supermicro MBD-X11DPH-I - серверная материнская плата для платформ на базе Intel Xeon Scalable Processors. Модель построена под два процессорных сокета LGA 3647 и предназначена для создания серверных систем, которым требуется поддержка двух процессоров, высокая пропускная способность межпроцессорного обмена и работа с современными вычислительными конфигурациями. Плата ориентирована на использование в серверных корпусах и серверных платформах, где важны совместимость с процессорами Xeon Scalable и возможность построения производительных многопроцессорных решений.

Плата поддерживает процессорный TDP до 205 Вт, что позволяет использовать соответствующие серверные CPU в рамках допустимого теплового бюджета. Наличие 3 UPI с пропускной способностью до 10.4 GT/s указывает на особенности межпроцессорного взаимодействия в платформе и делает плату подходящей для сценариев, где требуется согласованная работа двух процессоров. MBD-X11DPH-I относится к серверной линейке Supermicro и используется как основа для построения вычислительных узлов, рабочих серверов, систем виртуализации и других задач, где требуется совместимая двухсокетная архитектура.

Модель не относится к потребительским платам и рассчитана на специализированные серверные сборки. При подборе конфигурации важно учитывать сокет LGA 3647, совместимость с Intel Xeon Scalable Processors и допустимый тепловой пакет CPU. Это делает плату базовым элементом серверной системы, в которой ключевыми являются архитектура платформы, поддержка двух процессоров и серверный класс исполнения.

Функциональные возможности

Практическая задача X11DPH-i — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 1GbE с Intel X722 + Marvell 88E1512; 2 1GbE LAN портов.
  • SATA: Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2242/2260/2280/22110; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x16,; 4 PCIe 3.0 x8.
  • USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11DPH-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC216BE1C4-R1K23LPB, CSE-829HE1C4-R1K62LPB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11DPH-i2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 1GbE с Intel X722 + Marvell 88E1512; 2 1GbE LAN портов
X11DPL-I2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 140W TDP, Два UPI До 10.4 GT/s8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 1GbE с Intel X722 + Marvell 88E1512; 2 RJ45
X11DPH-T2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов
X11DPH-Tq2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11DPH-i. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11DPH-I

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s
Ёмкость модулей DIMM
LRDIMM: 64GB; RDIMM: 64GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Порты USB
4 USB 3.2 Gen1 порт(ы) (4 сзади)
Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с 1GbE с Intel X722 + Marvell 88E1512
Сетевые порты
2 1GbE LAN портов
Слоты PCIe
3 PCIe 3.0 x16,; 4 PCIe 3.0 x8

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2242/2260/2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов
Дополнительные функции
WOL, UID, RoHS, Аппаратная защита CPU при перегреве, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, SDDC, NCSI колодка
Контроль напряжений
Контроль напряжений CPU, Напряжение чипсета, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500

Отзывы о товаре

Валерий Волков28.05.2026

5/5

Плату ставили в двухпроцессорный сервер с Xeon Scalable, когда нужно было обновить старую основу. После сборки система увидела оба процессора, и загрузка прошла без лишних остановок. Для серверного узла получился понятный рабочий вариант.

Плюсы товара

Оба процессора увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по сокету и тепловому пакету CPU нужно учесть, чтобы плата MBD-X11DPH-I корректно работала в двухпроцессорной сборке?

Плата рассчитана на 2 x LGA 3647 и поддержку CPU с TDP до 205 Вт. Перед установкой проверьте, что выбранные процессоры и их система охлаждения укладываются в этот тепловой бюджет, иначе возможны проблемы со стабильностью и перегревом.

На что обращать внимание при планировании межпроцессорного обмена в двухсокетной конфигурации на этой плате?

У платы 3 UPI с пропускной способностью до 10.4 GT/s. При проектировании двухсокетной архитектуры учитывайте этот канал связи: от него зависит, насколько быстро узлы обмениваются данными при нагрузке.

Какие риски совместимости стоит проверить, если вы переносите существующую сборку с другим поколением Intel Xeon?

Эта плата ориентирована на Intel Xeon Scalable и двухсокетную архитектуру LGA 3647. Перед заменой платформы проверьте, что ваш CPU действительно относится к Intel Xeon Scalable и поддерживает установленный сокет.

Как выбрать конфигурацию для задач с высокой вычислительной плотностью, чтобы не упереться в узкое место платформы?

В двухсокетных системах узкое место часто возникает в межпроцессорных связях и в тепловых ограничениях. Здесь это задают UPI (до 10.4 GT/s) и TDP CPU (до 205 Вт), поэтому подбор CPU и охлаждения критичен для стабильной нагрузки.

Какие практические требования по размещению CPU должны быть учтены для монтажа платы в серверный корпус?

Плата рассчитана на серверную платформу с двумя сокетами LGA 3647. При установке заранее заложите в проект корректные условия крепления и подключения для двух процессоров, а также совместимость по тепловому режиму с CPU до 205 Вт.
