Артикул: MBD-X11DPH-TQ-O

Наличие уточняйте

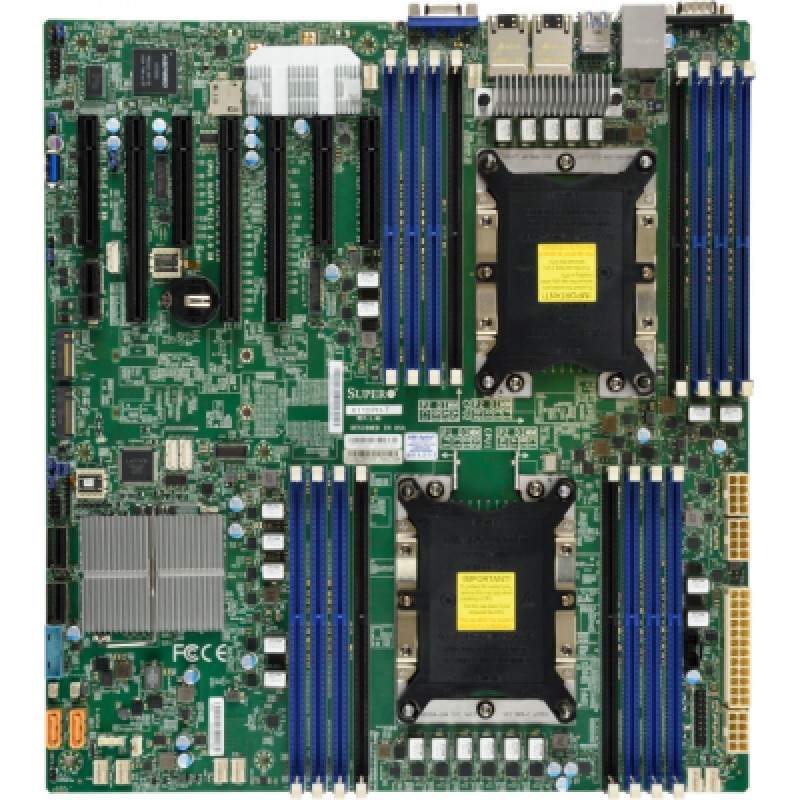

Материнская плата Supermicro MBD-⁠X11DPH-⁠TQ-⁠O

Цена последней отгрузки со склада:

82 350 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPH-TQ-O

Материнская плата Supermicro MBD-X11DPH-TQ-O предназначена для построения серверных систем на платформе Intel Xeon Scalable семейства Skylake. Модель ориентирована на установку в совместимые серверные корпуса и используется там, где требуется большой набор слотов расширения, поддержка нескольких модулей памяти и удобная база для сборки производительной серверной конфигурации. Это решение подходит для серверов, рабочих узлов и специализированных платформ, в которых важны стабильная работа, масштабируемость и совместимость с серверными комплектующими.

Плата поддерживает 16 слотов памяти DDR4, что позволяет собрать конфигурацию с большим объемом оперативной памяти. Наличие нескольких слотов PCI-E 3.0 x16 и PCI-E 3.0 x8 дает возможность подключать контроллеры, сетевые адаптеры, накопительные карты и другие платы расширения. Форм-фактор платы рассчитан на серверное применение, а компоновка и питание ориентированы на работу с серверным процессором и соответствующей подсистемой питания. Модель подходит для систем, где требуется не только базовая серверная функциональность, но и гибкость при дальнейшем расширении конфигурации.

Supermicro MBD-X11DPH-TQ-O относится к серверным материнским платам, где важны совместимость с серверными процессорами, поддержка большого числа модулей памяти и возможность построения конфигураций различного уровня сложности. Такая плата используется как основа для серверов хранения, инфраструктурных узлов, платформ виртуализации и других задач, где требуется надежная аппаратная база и расширяемость без привязки к бытовому формату компьютера.

В описании модели отражены ключевые аппаратные особенности: поддержка платформы Skylake, 16 слотов DDR4, а также набор слотов PCI-E 3.0 для установки дополнительных устройств. Это делает плату удобной основой для сборки систем, в которых заранее закладывается запас по памяти, интерфейсам и возможностям дальнейшей модернизации.

Функциональные возможности

Функциональность X11DPH-Tq проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов.
  • SATA: Intel C627 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2242/2260/2280/22110; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x16,; 3 PCIe 3.0 x8.
  • USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11DPH-Tq подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC216BE1C4-R1K23LPB, CSE-829HE1C4-R1K62LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11DPH-Tq2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов
X11DPH-T2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов
X11DPX-T2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 4TB 3DS ECC RDIMM, DDR4-2933MHz; До 4TB 3DS ECC LRDIMM, DDR4-2933MHz или 2TB DCPMM, DDR4-2666MHz, в 16 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10GBase-T портов
X11DPH-i2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 1GbE с Intel X722 + Marvell 88E1512; 2 1GbE LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11DPH-Tq. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11DPH-TQ-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s
Ёмкость модулей DIMM
LRDIMM: 64GB; RDIMM: 64GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C627
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Порты USB
4 USB 3.2 Gen1 порт(ы) (4 сзади)
Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с 10GBase-T с Intel X722 + X557
Сетевые порты
2 RJ45 10GBase-T портов
Слоты PCIe
3 PCIe 3.0 x16,; 3 PCIe 3.0 x8

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C627 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2242/2260/2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; 8 вентиляторов с контролем оборотов
Дополнительные функции
WOL, UID, RoHS, Аппаратная защита CPU при перегреве, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, SDDC, NCSI колодка, Intel QuickAssist Technology
Контроль напряжений
Контроль напряжений CPU, Напряжение чипсета, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500

Отзывы о товаре

Оксана Быкова22.02.2025

5/5

Брали эту плату под сервер на Xeon, и после сборки сразу увидели, что места под память хватает с запасом. Карты расширения встали без переделок, потом сервер загрузился и начал нормально видеть всё, что подключили. Для более крупной конфигурации подошла как основа.

Плюсы товара

Много слотов под расширение

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по платформе нужно сделать, чтобы плата точно подошла к вашему серверному проекту?

Важно совпадение платформы: плата рассчитана на Intel Xeon Scalable семейства Skylake (X11 DP). Без этого уровня совместимости проект может не собраться в серверной конфигурации.

Как ограничения по количеству слотов расширения влияют на подбор сетевых и накопительных контроллеров?

У платы предусмотрены 4 x PCIe 3.0 x8 и 3 x PCIe 3.0 x16, поэтому при сборке нужно заранее оценить, сколько карт расширения вы планируете установить и какие пропускные способности им требуются.

Как планировать память при 16 слотах DDR4, чтобы система не уперлась в лимиты в процессе роста?

С 16 слотами DDR4 вы должны заранее определить целевой объем ОЗУ и стратегию расширения, чтобы по мере роста задач не пришлось менять архитектуру узла.

Какие узкие места возникают при установке нескольких плат расширения на PCIe, если не учитывать суммарную загрузку?

При одновременной установке нескольких контроллеров/сетевых карт важно учитывать доступные PCIe-слоты (x8 и x16) и планировать размещение так, чтобы пропускной способности не стало недостаточно для ваших сценариев.

На что обратить внимание при интеграции в сервер: достаточно ли будет базовой базы для будущей модернизации?

Плата рассчитана на расширение через PCIe (7 слотов) и поддерживает 16 слотов DDR4, поэтому при внедрении стоит согласовать план модернизации: диски/сеть через PCIe и объем памяти под рост нагрузки.
