Артикул: MBD-X11SAT-F-B

Наличие уточняйте

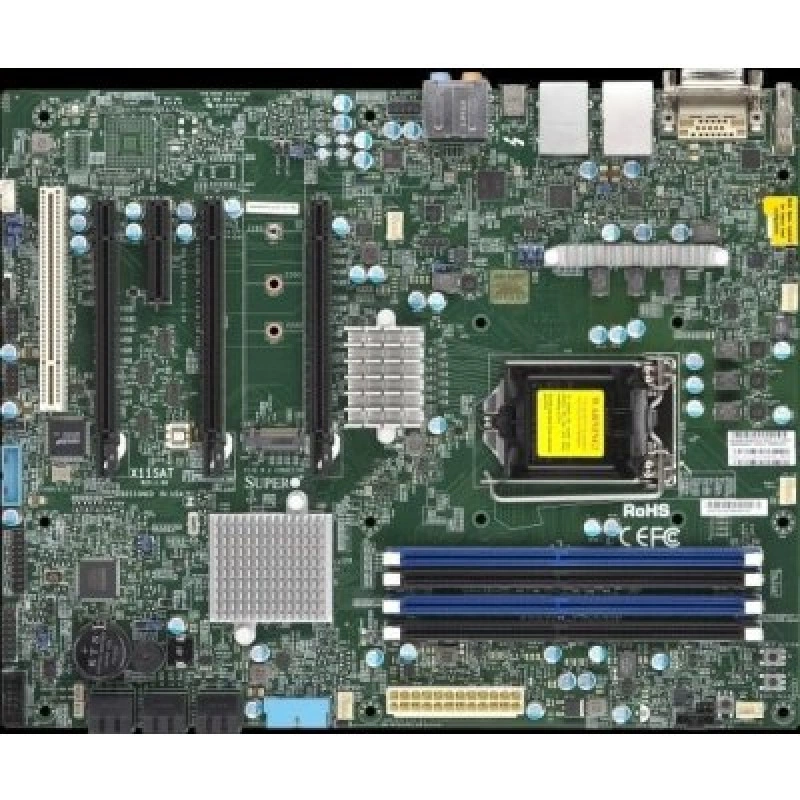

Материнская плата Supermicro MBD-⁠X11SAT-⁠F-⁠B

Цена последней отгрузки со склада:

30 248 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SAT-F-B

Материнская плата Supermicro MBD-X11SAT-F-B выполнена в форм-факторе ATX и предназначена для построения серверных и рабочих систем на платформе Intel с сокетом LGA 1151. Модель использует чипсет Intel C236 и подходит для конфигураций, где требуется поддержка памяти DDR4, шесть портов SATA 6 Гбит/с и совместимость с процессорным разъемом 1151. Такой набор параметров делает плату основой для сборок, ориентированных на стабильную работу с несколькими накопителями и модульной расширяемостью.

Плата ориентирована на системы, в которых важны точное соответствие платформе, достаточное количество слотов памяти и наличие интерфейсов для подключения накопителей. Форм-фактор ATX упрощает размещение в совместимых корпусах, а чипсет Intel C236 указывает на использование в платформенных решениях для серверной и профессиональной эксплуатации. В этой модели сочетаются базовая системная логика, поддержка DDR4 и стандартные SATA-подключения, что позволяет использовать ее как центральный узел совместимой конфигурации.

Для этой позиции важно учитывать не только название, но и точное техническое обозначение MBD-X11SAT-F-B. Плата относится к линейке Supermicro и рассчитана на сборки, где необходимо связать процессор, оперативную память и накопители в одной системе. При подборе следует учитывать форм-фактор, сокет, чипсет и число слотов памяти, поскольку эти параметры определяют совместимость с корпусом и целевой конфигурацией.

Функциональные возможности

Функциональность X11SAT-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM.
  • SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10.
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x16,; 1 PCIe 3.0 x1; 1 - 5V PCI 32bit; ***3 PCIex16 слоты are running at 16/NA/16 или 16/8/8.*** ***PCIe x1 is в физическом слоте x4***.
  • USB: 4 USB 3.1 Gen1 порт(ы) (4 через внутреннюю колодку); 6 USB 3.0 (2 сзади + 4 через внутренние колодки), 4 USB 2.0 (2 сзади + 2 через внутренние колодки), 1 USB 3.1 (10Gbps) Type C портов (сзади, share с Thunderbolt и display порт).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SAT-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D4-865B, SC732D4-903B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SAT-FIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
X11SSA-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
X11SCA-FIntel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, Shared с IPMI; 2 1GbE LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SAT-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00097-0N — 1 шт., Кабель SATA CBL-0044L — 2 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00097-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SAT-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 95W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы), 1 DVI - D порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Дополнительные разъёмы ввода-вывода
I/O: 1 VGA, 1 COM, TPM колодка
Порты USB
4 USB 3.1 Gen1 порт(ы) (4 через внутреннюю колодку); 6 USB 3.0 (2 сзади + 4 через внутренние колодки), 4 USB 2.0 (2 сзади + 2 через внутренние колодки), 1 USB 3.1 (10Gbps) Type C портов (сзади, share с Thunderbolt и display порт)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
Слоты PCIe
3 PCIe 3.0 x16,; 1 PCIe 3.0 x1; 1 - 5V PCI 32bit; ***3 PCIex16 слоты are running at 16/NA/16 или 16/8/8.*** ***PCIe x1 is в физическом слоте x4***

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00097-0N
1 шт.; X11SAT-F Заглушка I/O
Комплект: Кабель SATA CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём питания ATX, Разъём питания 8-pin 12 V DC, Intel Smart Response Technology
Контроль напряжений
VBAT, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI; Измерение температуры через I2C
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Включение с клавиатуры из Soft-Off, Автоотключение вентилятора CPU в режиме сна

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SPM, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 3.0; ACPI 5.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 3.0; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Зоя Герасимова08.04.2025

5/5

Ставили плату в уже собранный сервер, и с этим возни почти не было. Процессор на LGA 1151 встал на место, DDR4 память увиделась сразу. После запуска еще раз проверили SATA накопители, все осталось на месте и ничего переделывать не пришлось.

Плюсы товара

Память увиделась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие сочетания CPU и памяти нужно проверить, чтобы плата MBD-X11SAT-F-B заработала корректно в вашей сборке?

Перед установкой проверьте, что процессор соответствует сокету LGA 1151, а модули памяти — формату DDR4 и подходят под 4 слота DDR4 на плате Intel C236.

Сколько SATA-накопителей можно подключить к этой плате напрямую, и что учесть при выборе интерфейса для хранения?

На плате предусмотрены 6 портов SATA 6 Гбит/с, поэтому для подключения ряда дисков ориентируйтесь на SATA и совместимые интерфейсные скорости, а не на другие типы накопителей.

В каких сценариях лучше выбирать MBD-X11SAT-F-B, а где может понадобиться другое решение по накопителям?

Плата логично подходит, когда нужна основа с DDR4 и 6 SATA-подключениями. Если требуется большее число или иные типы накопителей, возможно, придется добавлять контроллеры/расширение или выбрать другую платформу.

Какие ограничения по шасси/корпусу важны при установке ATX-платы в серверную стойку?

Так как плата выполнена в форм-факторе ATX, подбирайте корпус/шасси, рассчитанные на ATX, чтобы обеспечить физическую установку и правильную компоновку внутренних компонентов.

Насколько критично учитывать чипсет Intel C236 при подборе платформы для серверной сборки?

Чипсет C236 задает набор платформенных возможностей и совместимость связки CPU/памяти. Для стабильной серверной конфигурации ориентируйтесь на совместимость компонентов именно с платформой Intel C236 и сокетом LGA 1151.
