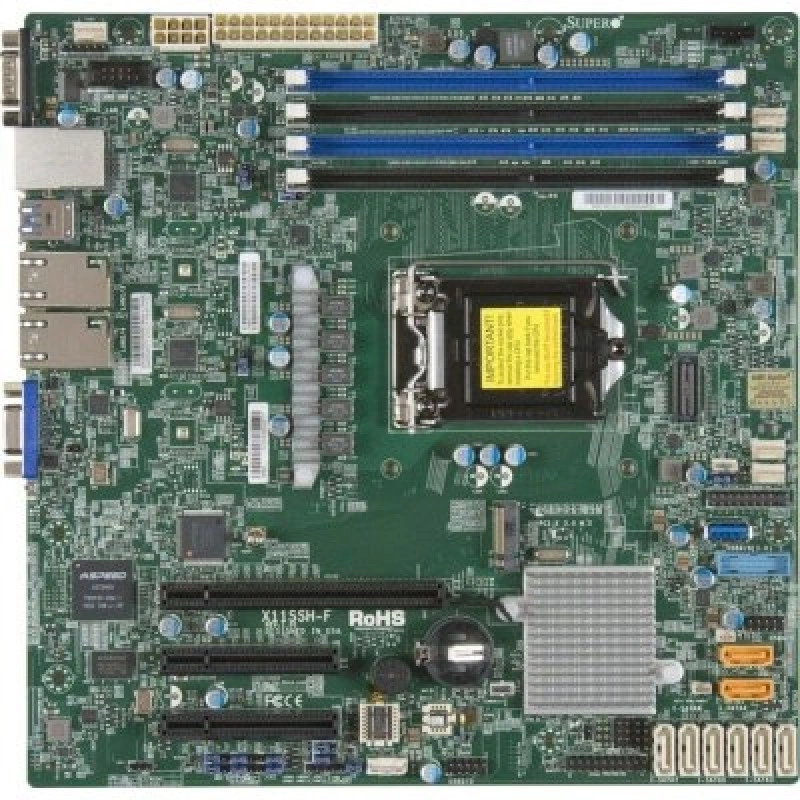

Материнская плата SuperMicro MBD-X11SSH-F-O microATX (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X11SSH-F-O

SuperMicro MBD-X11SSH-F-O - серверная материнская плата формата Micro-ATX, рассчитанная на установку совместимых процессоров Intel для платформы LGA1151. Модель относится к семейству X11SSH-F и предназначена для сборки компактных серверов и рабочих систем, где важны контролируемые параметры расширения, наличие серверных интерфейсов и поддержка штатных средств удаленного администрирования. Чипсет Intel C236, четыре слота DDR4 и набор встроенных интерфейсов позволяют использовать плату как основу для серверного узла с дисковой подсистемой SATA, сетевыми подключениями и периферийными портами базового уровня.

Плата поддерживает до 64 ГБ незарегистрированной ECC UDIMM DDR4 с частотой 2400 МГц, оснащена восемью портами SATA3 6 Гбит/с, имеет сетевые контроллеры Dual GbE на базе Intel i210-AT и набор слотов расширения PCIe 3.0. Для серверных сценариев предусмотрены M.2-коннектор, разъем TPM, порты VGA и COM, а также средства мониторинга и удаленного обслуживания, включая IPMI 2.0 и Watchdog. Такая конфигурация делает MBD-X11SSH-F-O практичной платформой для компактных серверов хранения, офисной инфраструктуры и специализированных систем на базе совместимых процессоров Intel Xeon E3, Core i3, Pentium и Celeron.

Форм-фактор Micro-ATX и размер 9.6 x 9.6 дюйма упрощают подбор корпуса, а сочетание встроенных сетевых портов, интерфейсов ввода-вывода и поддержки RAID 0, 1, 5, 10 помогает организовать универсальный серверный узел без лишних внешних контроллеров. Модель сохраняет заводское обозначение MBD-X11SSH-F-O и относится к серверным платам SuperMicro для платформы X11.

Ключевые особенности MBD-X11SSH-F-O

• Форм-фактор: Micro-ATX.
• Сокет: LGA1151.
• Чипсет: Intel C236.
• Память: 4 слота DDR4, до 64 ГБ ECC UDIMM 2400 МГц.
• Накопители: 8 портов SATA3 6 Гбит/с.
• Сеть: 2 порта Gigabit Ethernet на Intel i210-AT.
• Расширение: слоты PCIe 3.0 x8, x8 и x4.
• Управление: IPMI 2.0, Watchdog, SUM, SSM.

Технические параметры

• Модель: MBD-X11SSH-F-O.
• Линейка: X11SSH-F.
• Поддерживаемые процессоры: Intel Xeon E3-1200 v6/v5, Intel Core i3 7-го и 6-го поколений, Intel Celeron, Intel Pentium.
• Максимальная память: 64 ГБ.
• Тип памяти: Unbuffered ECC UDIMM DDR4.
• Частота памяти: 2400 МГц.
• Интерфейс M.2: PCIe 3.0 x2, формат 2280, ключ M.
• Видеовыход: VGA.
• Порты ввода-вывода: 2 COM, TPM header, USB 3.0 и USB 2.0.
• Габариты: 9.6 x 9.6 дюйма.

Применение

Плату используют для сборки компактных серверов, файловых узлов и рабочих систем на базе совместимых процессоров Intel. Она подходит для конфигураций с локальным хранилищем SATA, сетевыми подключениями Gigabit Ethernet и базовым набором серверных функций управления.

Micro-ATX-исполнение удобно для корпусов, где требуется полноценная серверная платформа с умеренными габаритами. Наличие RAID, двух сетевых контроллеров и интерфейсов расширения позволяет применять плату в офисной инфраструктуре, лабораторных стендах и специализированных серверных сборках.
