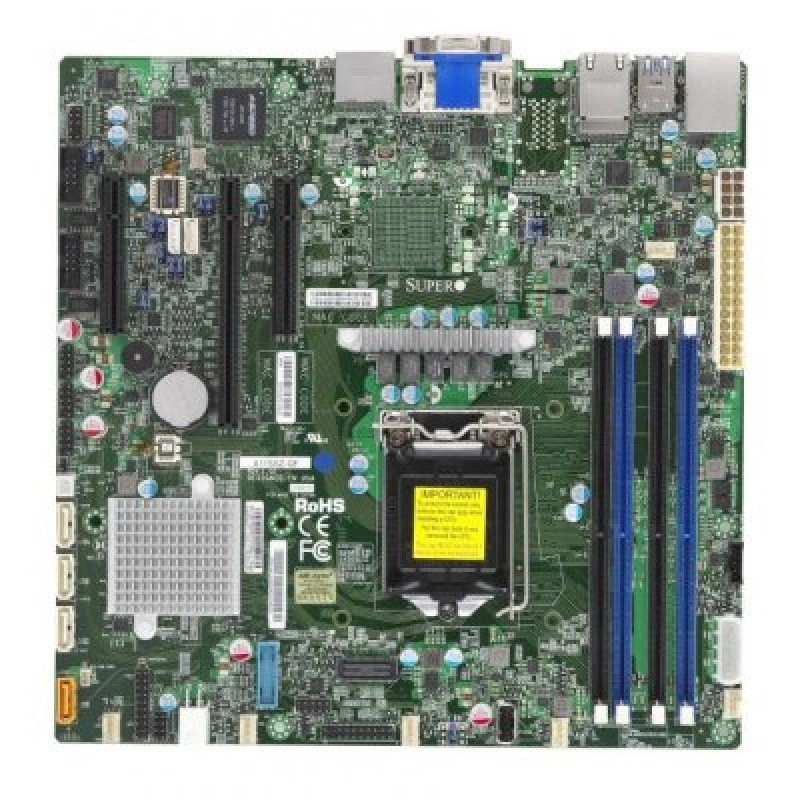

Материнская плата SuperMicro MBD-X11SSZ-F-O (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X11SSZ-F-O

SuperMicro MBD-X11SSZ-F-O - серверная материнская плата формата microATX для платформы Intel на сокете LGA1151. Модель построена на чипсете Intel C236 и предназначена для серверных и рабочих конфигураций, где требуется поддержка процессоров Intel Xeon E3-1200 v5/v6, а также совместимых процессоров Intel Core i3/i5/i7, Pentium и Celeron. Плата ориентирована на компактные системы с серверными возможностями, включая удаленное управление, работу с ECC-памятью и подключение нескольких накопителей SATA3.

Плата поддерживает DDR4 UDIMM до 64 ГБ, оснащена четырьмя слотами памяти, имеет один слот PCIe 3.0 x16 и два слота PCIe 3.0 x4, а также набор встроенных интерфейсов для подключения периферии. Наличие двух DisplayPort, одного DVI-I и VGA-порта для BMC расширяет варианты вывода изображения и удобство обслуживания, а интерфейс SATA DOM и поддержка TPM делают систему более универсальной в задачах, где важны локальное администрирование и базовая защита платформы.

SuperMicro MBD-X11SSZ-F-O подходит для компактных серверов, офисных платформ и специализированных систем, в которых требуется сочетание производительности, управляемости и небольшого форм-фактора. Дополнительные средства мониторинга, такие как SuperDoctor 5, IPMI2.0, AMT, vPro и Watchdog, упрощают контроль состояния системы и удаленную эксплуатацию. Компоновка платы позволяет использовать ее как основу для тихих серверных и инфраструктурных сборок с несколькими сетевыми подключениями и несколькими видеовыходами.

Ключевые особенности MBD-X11SSZ-F-O

• Форм-фактор: Micro-ATX.
• Сокет: LGA1151.
• Чипсет: Intel C236.
• Память: до 64 ГБ DDR4, 4 слота UDIMM.
• Накопители: 8 портов SATA3.
• Сеть: Dual GbE LAN.
• Видео: 2 DisplayPort, DVI-I, VGA для BMC.
• Удаленное управление: IPMI2.0, AMT, vPro, SuperDoctor 5, Watchdog.

Технические параметры

• Поддерживаемые процессоры: Intel Xeon E3-1200 v5/v6, Intel Core i3/i5/i7 6th и 7th Gen, Intel Pentium, Intel Celeron.
• Сокет: Single Socket H4 (LGA1151).
• Оперативная память: DDR4 2400 МГц, ECC/Non-ECC UDIMM, до 64 ГБ.
• Слоты памяти: 4.
• Слоты расширения: 1 x PCIe 3.0 x16, 2 x PCIe 3.0 x4.
• SATA: 4 порта SATA3 6 Гбит/с через C236, RAID 0, 1, 5, 10.
• Дополнительные интерфейсы: 1 SATA DOM, 2 COM, TPM 1.2 header, ALC 888S HD Audio.
• Видеоинтерфейсы: 2 DP, 1 DVI-I, VGA для BMC.
• Сеть: 2 x Gigabit Ethernet.
• Питание: поддержка входа 12V DC.

Применение

Материнская плата применяется в компактных серверных и рабочих системах, где важны небольшие габариты, поддержка серверных процессоров и расширенные функции удаленного управления. Она подходит для офисных серверов, файловых узлов, платформ начального уровня и специализированных систем, в которых требуется ECC-память и несколько сетевых интерфейсов.

Набор видеовыходов и поддержка BMC-видео делают плату удобной для обслуживания локально и удаленно. Благодаря сочетанию SATA3, PCIe-слотов и сервисных интерфейсов она может использоваться в системах хранения данных, компактных инфраструктурных сборках и серверных конфигурациях с базовым резервом по подключению периферии.
