Артикул: MBD-X12DDW-A6-B

Наличие уточняйте

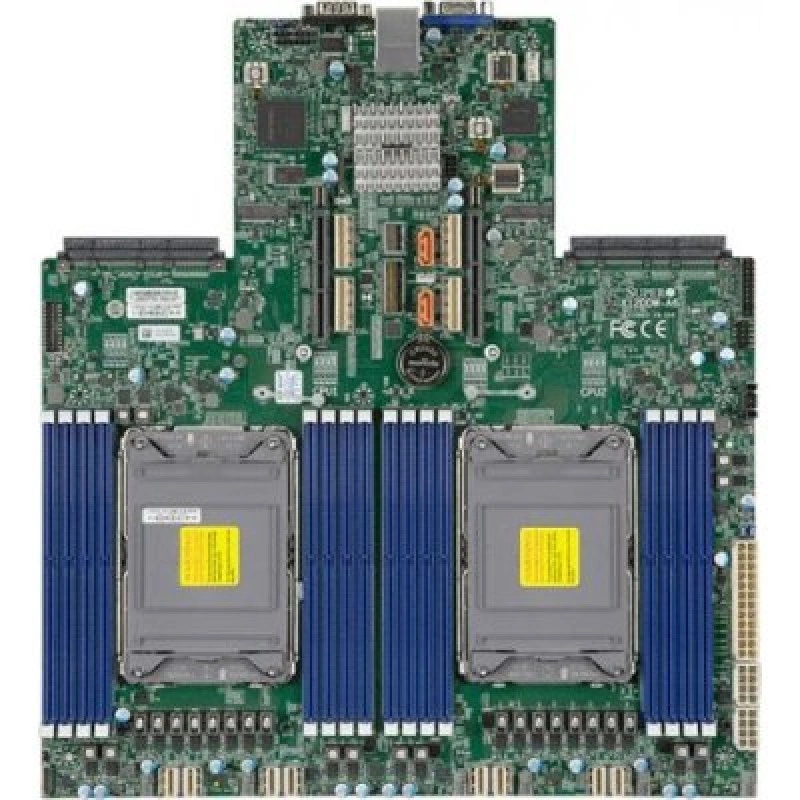

Материнская плата Supermicro MBD-⁠X12DDW-⁠A6-⁠B

Цена последней отгрузки со склада:

74 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12DDW-A6-B

Supermicro MBD-X12DDW-A6-B - серверная материнская плата нестандартного форм-фактора, рассчитанная на построение производительных двухсокетных платформ. Модель использует чипсет Intel C621A и сокет 2 x 4189, поэтому подходит для систем на базе процессоров семейства Intel Xeon Scalable. Такая конфигурация востребована в серверных сборках, где важны высокая плотность вычислений, поддержка большого объема памяти и наличие актуальных интерфейсов для дисковой подсистемы и удаленного управления.

Плата поддерживает 16 слотов DDR4 для модулей LRDIMM и RDIMM с рабочей частотой 2666 - 3200 МГц, что позволяет собирать платформы с большим объемом оперативной памяти и гибко выбирать конфигурацию под задачи виртуализации, хранения данных, прикладных серверов и вычислительных узлов. Для подключения накопителей предусмотрены 10 портов SATA 6 Гбит/с, а за системное управление отвечает контроллер Aspeed AST2600. Это делает модель типичным основанием для серверов, которым нужны развитая память, дисковая инфраструктура и функции базового администрирования.

Форм-фактор платы не относится к массовым настольным стандартам и ориентирован на серверные корпуса и совместимые шасси Supermicro. Компоновка изделия рассчитана на использование в профессиональных серверных конфигурациях, где требуется надежная платформа с поддержкой двух процессоров, достаточным числом слотов памяти и набором интерфейсов для сборки узла под конкретную нагрузку. Модель MBD-X12DDW-A6-B уместна в проектах, где важны масштабируемость, совместимость с серверной экосистемой и расширенные возможности по организации хранения данных.

Функциональные возможности

Плата X12DDW-A6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
  • Форм-фактор и габариты: Проприетарный WIO; 12.288" x 13.404" (31.21cm x 34.05cm).
  • Оперативная память: 16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: AIOM для LAN.
  • SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x2; Формат: 2260/2280; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x16 Left Райзер слот,; 1 PCIe 4.0 x16 Right Райзер слот,; 2 PCIe 4.0 x16 Center Right Hand слот,; 2 PCIe 4.0 x16, AIOM слоты superset of OCP 3.0 expansion.
  • USB: 4 USB 3.1 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади).
  • Управление: ASPEED AST2600 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12DDW-A6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM; 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-LB16AC10-R860AW, CSE-LA15TQC-R860AW. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12DDW-A63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM; AIOM для LAN
X12DSC-A63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM
X12DPD-A6M253rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM; 2 LAN с 25GbE с Mellanox ConnectX-4 Lx EN
X12DPG-OA63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 1GbE LAN через Intel i350-AM2

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12DDW-A6. Суффикс -B обозначает исполнение Bulk для комплектации системы. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12DDW-A6-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Порты USB
4 USB 3.1 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
AIOM для LAN
Слоты PCIe
1 PCIe 4.0 x16 Left Райзер слот,; 1 PCIe 4.0 x16 Right Райзер слот,; 2 PCIe 4.0 x16 Center Right Hand слот,; 2 PCIe 4.0 x16, AIOM слоты superset of OCP 3.0 expansion

Комплектация и совместимость

Исполнение поставки
Bulk

Конструкция и условия эксплуатации

Габариты
12.288" x 13.404" (31.21cm x 34.05cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x2; Формат: 2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6 вентиляторов с контролем оборотов
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, RoT, NCSI колодка
Контроль напряжений
Температура PCH, Контроль напряжений CPU, Температура CPU, Разъём датчика вскрытия корпуса, 6 -fan состояние, +5V дежурное питание, +12V, Напряжения памяти, Защита CPU при перегреве, +1.8V PCH
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID
Управление питанием
Разъём питания ATX

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC

Отзывы о товаре

Захар Семенов02.12.2025

5/5

Собирали двухсокетную платформу под большое число модулей, поэтому взяли эту плату. После установки система увидела память, SATA и контроллер управления, дальше уже занялись настройкой. Для серверного корпуса она подошла ровно, без лишних переделок.

Плюсы товара

Память увиделась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые ограничения совместимости нужно проверить, чтобы эта материнская плата заработала в серверной сборке?

Проверьте сокет (2 x 4189), чипсет Intel C621A, тип/формат памяти DDR4 (LRDIMM или RDIMM) и серверный корпус/шасси под нестандартный форм-фактор. Также важно заранее учесть потребности по SATA-подсистеме на 10 портов.

Что нужно учесть по памяти, если планируется максимальная конфигурация на этой двухсокетной платформе?

У платы 16 слотов DDR4 и поддержка LRDIMM/RDIMM с частотой 2666–3200 МГц. При подборе модулей важно подобрать совместимые типы памяти и обеспечить питание/охлаждение, чтобы платформа стабильно работала на выбранной частоте.

Какие сценарии подключения накопителей проще всего закрываются платой с 10 портами SATA 6 Гбит/с?

Под ваши задачи обычно попадают конфигурации, где нужно организовать дисковую подсистему на SATA-интерфейсе в количестве до 10 линий 6 Гбит/с. Если же требуется иная интерфейсная схема (не SATA), ее придется решать отдельными контроллерами/адаптерами.

На какие узкие места по управлению и обслуживанию стоит обратить внимание при выборе системы на этой плате?

За базовое управление отвечает контроллер Aspeed AST2600. При внедрении учтите, что интеграция удаленного администрирования будет опираться на этот контроллер, поэтому заранее проверьте требования к сетевому доступу для управления.

Чем ограничена масштабируемость платформы в рамках одной платы, если проект рассчитан на рост нагрузки?

Плата фиксирует базу: два процессорных сокета (2 x 4189) и 16 слотов DDR4. Для дальнейшего роста производительности и пропускной способности дисковой подсистемы опирайтесь на то, сколько задач вы закрываете SATA на 10 портов, и планируйте расширение через совместимые серверные компоненты в вашем шасси.
