Артикул: MBD-X12DPG-OA6

Наличие уточняйте

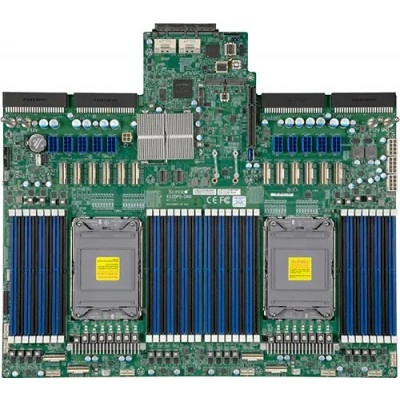

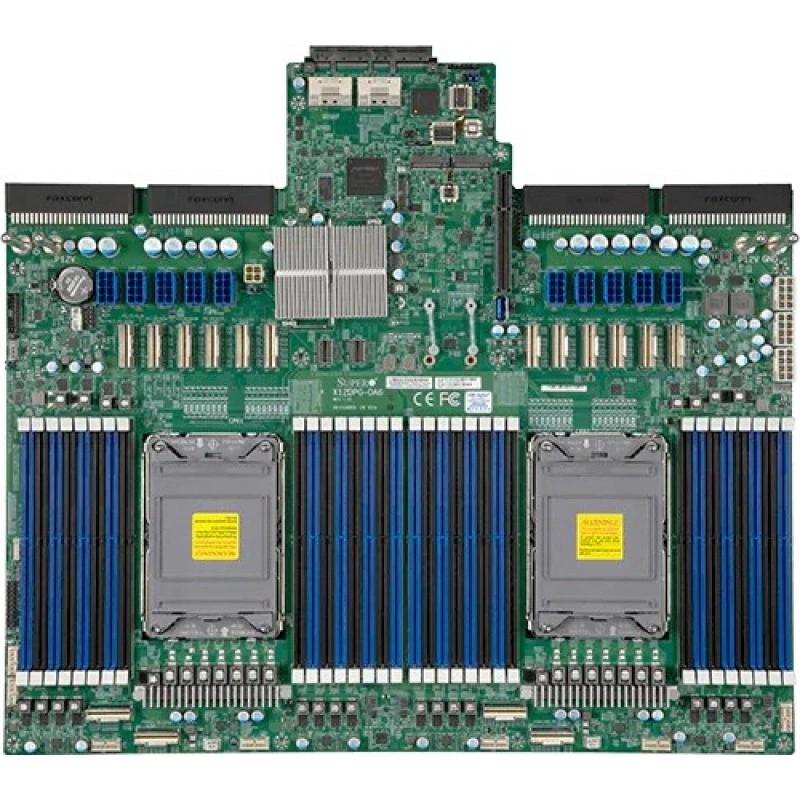

Материнская плата Supermicro X12DPG-⁠OA6 ( For SuperServer Only ) MBD-⁠X12DPG-⁠OA6

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12DPG-OA6

Supermicro MBD-X12DPG-OA6 — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X12DPG-OA6. Процессорная платформа: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.

Формат платы — Проприетарный. Её габариты составляют 15" x 17" (38.1cm x 43.18cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с 1GbE LAN через Intel i350-AM2. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X12DPG-OA6 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
  • Форм-фактор и габариты: Проприетарный; 15" x 17" (38.1cm x 43.18cm).
  • Оперативная память: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 1GbE LAN через Intel i350-AM2.
  • SATA: 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4; Формат: 2280/22110.
  • PCIe: 1 PCIe 4.0 x16 AIOM,; 16 PCIe 4.0 x8.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Две зоны охлаждения; 10x вентиляторов с контролем оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12DPG-OA6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12DPG-OA63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 1GbE LAN через Intel i350-AM2
X12DPG-U63rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM
X12DPG-AR3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 6TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s
X12DPG-OA6-GD23rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12DPG-OA6. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12DPG-OA6

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s
Количество разъёмов DIMM
32
Тип и скорость памяти
ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с 1GbE LAN через Intel i350-AM2
Слоты PCIe
1 PCIe 4.0 x16 AIOM,; 16 PCIe 4.0 x8

Конструкция и условия эксплуатации

Габариты
15" x 17" (38.1cm x 43.18cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4; Формат: 2280/22110

Питание и охлаждение

Вентиляторы и охлаждение
PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Две зоны охлаждения; 10x вентиляторов с контролем оборотов
Дополнительные функции
Контроль вскрытия корпуса; NCSI колодка
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, память, Температура CPU, CPU, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Напряжения памяти, Защита CPU при перегреве, 10 -fan состояние, +1.0V PCH
Управление питанием
Управление питанием ACPI, Power supply мониторинг

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
