Артикул: MBD-X12DDW-A6-O

Наличие уточняйте

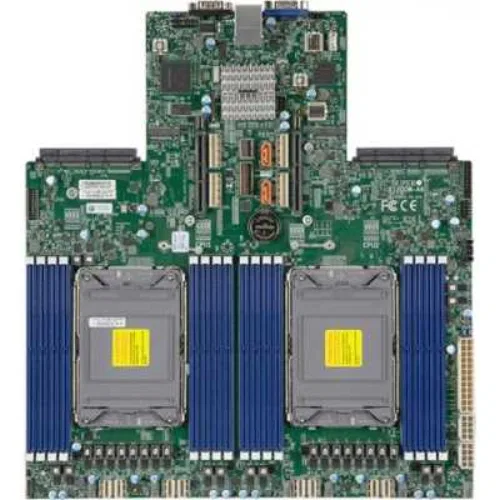

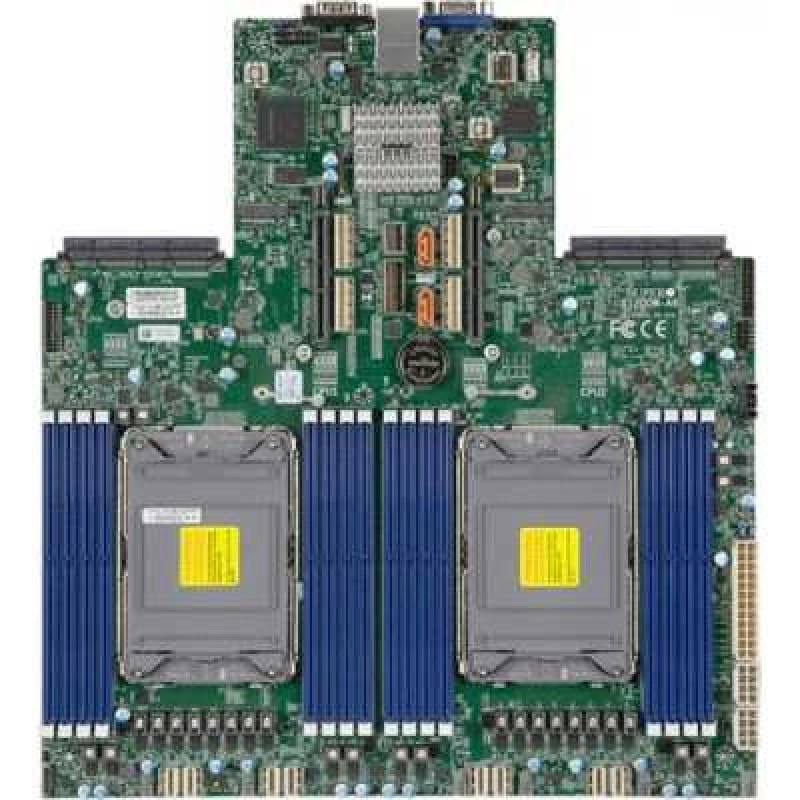

Материнская плата Supermicro MBD-⁠X12DDW-⁠A6-⁠O WIO

Цена последней отгрузки со склада:

74 911 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12DDW-A6-O

Supermicro MBD-X12DDW-A6-O - серверная материнская плата формата Proprietary WIO, предназначенная для построения высокопроизводительных платформ на базе процессоров 3-го поколения Intel Xeon Scalable. Модель поддерживает двухсокетную компоновку LGA4189 и относится к серверным платам Supermicro серии X12DDW-A6. Это решение рассчитано на использование в совместимых серверных корпусах и системах SuperServer, где важны расширенные возможности по памяти, накопителям, шинам расширения и сетевой интеграции.

Плата построена на чипсете Intel C621A и поддерживает до 16 слотов DDR4 ECC RDIMM или LRDIMM с частотой до 3200 МТ/с, а также до 4 ТБ памяти. В конфигурации предусмотрены 10 портов SATA3 6 Гбит/с, поддержка RAID 0, 1, 5, 10, два AIOM-слота для сетевых модулей и набор PCIe 4.0-слотов для расширения системы. Для серверных задач также предусмотрены интерфейсы USB 3.1 Gen1, VGA, COM, TPM и встроенный BMC ASPEED AST2600 для удаленного управления.

MBD-X12DDW-A6-O подходит для сборки серверов, ориентированных на вычислительную нагрузку, большой объем оперативной памяти и масштабируемую подсистему хранения. Форм-фактор 12.288 x 13.404 дюйма и архитектура WIO делают плату совместимой с соответствующими серверными шасси, а набор встроенных функций помогает использовать ее в корпоративной инфраструктуре, вычислительных узлах и специализированных серверных конфигурациях.

Функциональные возможности

Практическая задача X12DDW-A6 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
  • Форм-фактор и габариты: Проприетарный WIO; 12.288" x 13.404" (31.21cm x 34.05cm).
  • Оперативная память: 16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: AIOM для LAN.
  • SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x2; Формат: 2260/2280; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x16 Left Райзер слот,; 1 PCIe 4.0 x16 Right Райзер слот,; 2 PCIe 4.0 x16 Center Right Hand слот,; 2 PCIe 4.0 x16, AIOM слоты superset of OCP 3.0 expansion.
  • USB: 4 USB 3.1 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади).
  • Управление: ASPEED AST2600 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12DDW-A6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM; 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-LB16AC10-R860AW, CSE-LA15TQC-R860AW. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12DDW-A63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM; AIOM для LAN
X12DSC-A63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM
X12DPD-A6M253rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM; 2 LAN с 25GbE с Mellanox ConnectX-4 Lx EN
X12DPG-OA63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 1GbE LAN через Intel i350-AM2

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12DDW-A6. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12DDW-A6-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz DDR4-3200MHz (OC), в 16 разъёмов DIMM
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Порты USB
4 USB 3.1 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
AIOM для LAN
Слоты PCIe
1 PCIe 4.0 x16 Left Райзер слот,; 1 PCIe 4.0 x16 Right Райзер слот,; 2 PCIe 4.0 x16 Center Right Hand слот,; 2 PCIe 4.0 x16, AIOM слоты superset of OCP 3.0 expansion

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
12.288" x 13.404" (31.21cm x 34.05cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x2; Формат: 2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6 вентиляторов с контролем оборотов
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, RoT, NCSI колодка
Контроль напряжений
Температура PCH, Контроль напряжений CPU, Температура CPU, Разъём датчика вскрытия корпуса, 6 -fan состояние, +5V дежурное питание, +12V, Напряжения памяти, Защита CPU при перегреве, +1.8V PCH
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID
Управление питанием
Разъём питания ATX

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC

Отзывы о товаре

Прохор Семенов23.02.2026

5/5

После замены материнской платы сервер собрали на двух Xeon Scalable и сначала проверили, как он ведет себя под обычной загрузкой. 10 SATA портов и BMC сразу появились в управлении, дальше настройку почти не трогали. Для плотной серверной конфигурации получилось очень к месту.

Плюсы товара

Управление и диски увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие основные совместимости по CPU и платформе нужно проверить, прежде чем использовать MBD-X12DDW-A6-O в серверной сборке?

Плата рассчитана на LGA4189 и поддерживает 3rd Gen Intel Xeon Scalable. Проверьте, что в корпусе/системе допускается такая двухсокетная компоновка и нужный класс процессоров.

Какие ограничения по памяти могут повлиять на итоговый объем в проектах, где нужна максимальная емкость?

Максимальный объем — до 4 ТБ, память ECC RDIMM/LRDIMM DDR4 и 16 слотов. Частоты указаны до 3200 MT/s, поэтому при сборке под лимит емкости важно подбирать RDIMM/LRDIMM корректного типа и планировать заполнение 16 слотов.

Если вы планируете хранение на SATA, как RAID и количество SATA-портов влияют на выбор дисковой конфигурации?

Подключения — 10× SATA3 6 Гбит/с, уровни RAID 0/1/5/10. Для RAID 5/10 важно правильно выбрать число дисков и их размещение: конфигурация должна поддерживать нужный минимум дисков и целевую схему массива.

Какие возможности удаленного управления нужно учитывать для эксплуатации серверов на этой WIO-плате?

Удаленное управление реализовано через BMC ASPEED AST2600 и IPMI. Если в инфраструктуре вы опираетесь на out-of-band доступ и мониторинг, заранее планируйте сетевой путь к BMC, чтобы управление работало независимо от ОС.

Какие риски конфигурации возникают при выборе модулей расширения, если вы опираетесь только на общую идею «есть PCIe»?

На плате есть PCIe 4.0 слоты и AIOM для сетевых модулей, но их конкретная доступность и форм-фактор зависят от платформы SuperServer/совместимого корпуса (WIO). Для расширения заранее сверяйте, что ваша система поддерживает нужное размещение и охлаждение под PCIe/AIOM.
