Артикул: MBD-X12SCA-5F

Наличие уточняйте

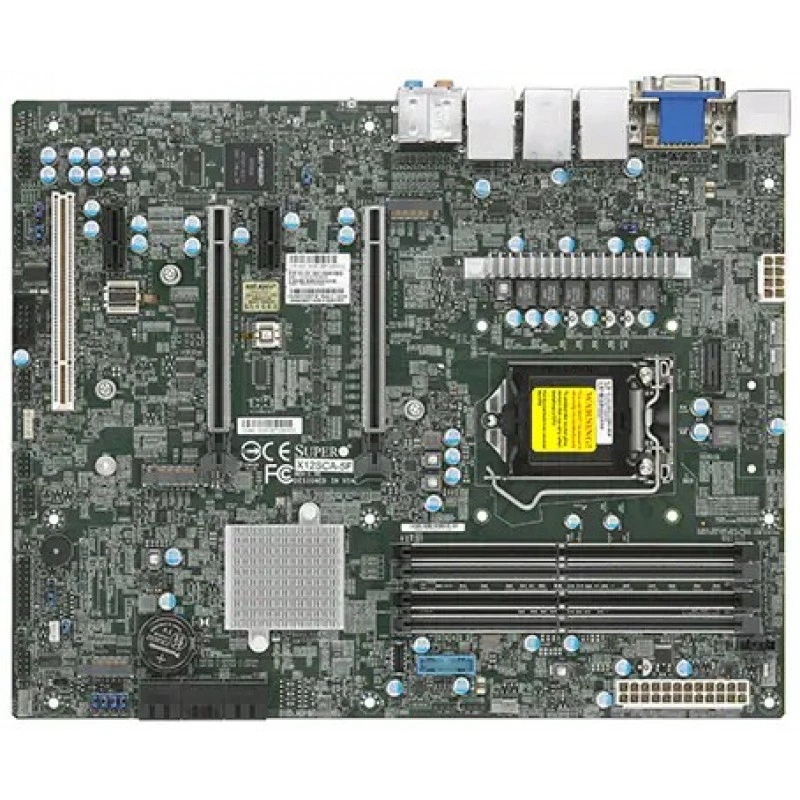

Материнская плата Supermicro X12SCA-⁠5F MBD-⁠X12SCA-⁠5F

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCA-5F

Supermicro MBD-X12SCA-5F — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X12SCA-5F. Процессорная платформа: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.48cm x 24.38cm). Системная логика: Intel W580. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 128GB 3200MHz. Сетевые контроллеры и подключение: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X12SCA-5F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2500 BMC; 1 LAN с Intel Ethernet i225LM 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с RTL8211 Выделенная LAN для IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 128GB 3200MHz.
  • Сеть: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт.
  • SATA: Intel W580 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 2 PCIe 3.0 x1,; 2 PCIe 4.0 x16 слоты (16/NA или 8/8),; 1 PCI PCI 5V 32bit.
  • USB: 4 USB 3.2 Gen2 порт(ы) (4 сзади type A); 2 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку); 2 USB 3.2 Gen2x2 порт(ы) (1 сзади type C; 1 через внутреннюю колодку).
  • Управление: ASPEED AST2500 BMC; 1 LAN с Intel Ethernet i225LM 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с RTL8211 Выделенная LAN для IPMI.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SCA-5F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 128GB 3200MHz. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-735D4-668B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SCA-5FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SAE-510th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12SCA-5F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12SCA-5F

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
128GB 3200MHz

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W580
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы), 1 VGA порт(ы), 1 DP (DisplayPort) порт(ы), 1 HDMI порт(ы)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
4 USB 3.2 Gen2 порт(ы) (4 сзади type A); 2 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку); 2 USB 3.2 Gen2x2 порт(ы) (1 сзади type C; 1 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI
Сетевые порты
1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
Слоты PCIe
2 PCIe 3.0 x1,; 2 PCIe 4.0 x16 слоты (16/NA или 8/8),; 1 PCI PCI 5V 32bit

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel W580 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, Защита CPU при перегреве, +1.8V PCH
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; Catastrophic error LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; SuperDoctor 5
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2500 BMC; 1 LAN с Intel Ethernet i225LM 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с RTL8211 Выделенная LAN для IPMI
Функции BIOS
ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее
