Артикул: MBD-X12STL-F-O

Наличие уточняйте

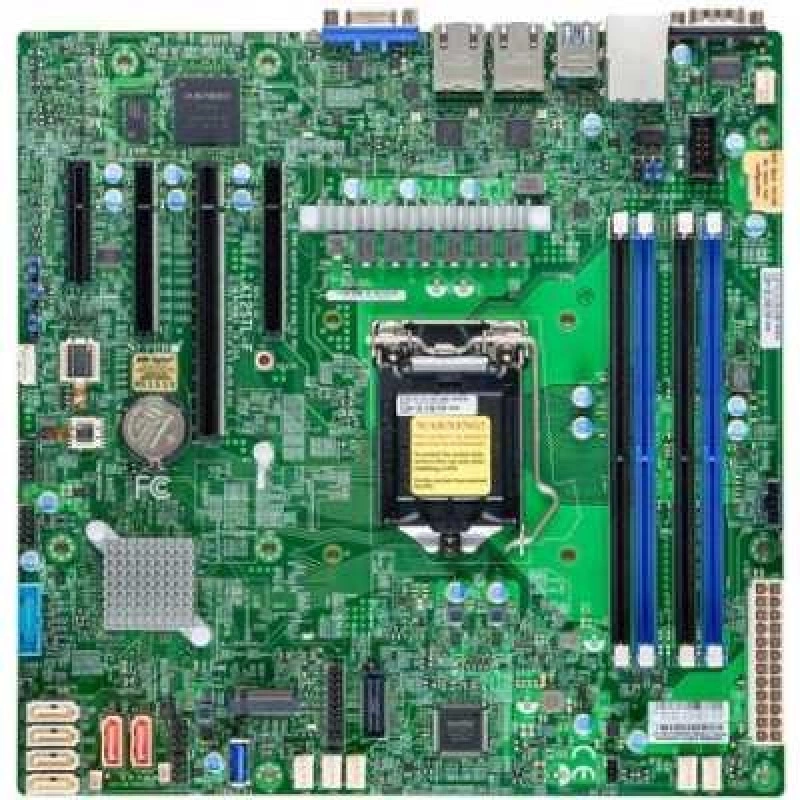

Материнская плата Supermicro MBD-⁠X12STL-⁠F-⁠O

Цена последней отгрузки со склада:

44 708 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12STL-F-O

Supermicro MBD-X12STL-F-O - материнская плата формата micro-ATX для серверных и рабочих систем. Модель построена на чипсете Intel C252 и использует сокет 1200, что определяет совместимость с процессорами соответствующего семейства. Плата ориентирована на построение компактных систем, где важны серверная логика, поддержка памяти и наличие слота M.2 для современного накопителя.

Конфигурация включает четыре слота памяти, один разъем M.2 и исполнение micro-ATX. Такой набор позволяет использовать плату в компактных корпусах при сохранении базовой расширяемости по оперативной памяти и возможности установки высокоскоростного накопителя. Обозначение MBD-X12STL-F-O сохранено как основной идентификатор модели.

Материнская плата подходит для сборки систем, в которых требуется сочетание компактного формата, серверного чипсета и понятной конфигурации хранения данных. Она может применяться как основа для серверов начального и среднего уровня, рабочих станций и специализированных систем с ограничением по размеру корпуса.

Функциональные возможности

Практическая задача X12STL-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: microATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: 3200/2933/2666 MT/s SDRAM.
  • Сеть: 2 LAN с 1GbE с Intel I210; 2 1GbE LAN портов.
  • SATA: Intel C252 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x8 (в физическом слоте x16),; 1 PCIe 4.0 x8,; 1 PCIe 4.0 x4 (в физическом слоте x8),; 1 PCIe 3.0 x2 (в физическом слоте x4).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12STL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s SDRAM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-512F-350B1, CSE-731I-404B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12STL-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с 1GbE с Intel I210; 2 1GbE LAN портов
X12STL-IF10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP2 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X12STW-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45
X12STH-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12STL-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт., Краткое руководство QRG MNL-2353-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12STL-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
3200/2933/2666 MT/s SDRAM

Процессорная подсистема

Поддерживаемые процессоры
10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 95W
Чипсет
Intel C252
Ядра и потоки
До 8 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с 1GbE с Intel I210
Сетевые порты
2 1GbE LAN портов
Слоты PCIe
1 PCIe 4.0 x8 (в физическом слоте x16),; 1 PCIe 4.0 x8,; 1 PCIe 4.0 x4 (в физическом слоте x8),; 1 PCIe 3.0 x2 (в физическом слоте x4)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; -
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; -
Комплект: Краткое руководство QRG MNL-2353-QRG
1 шт.; -

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
microATX

Накопители

SATA DOM
2 Super DOM (Disk on Module) power разъём
Контроллер и порты SATA
Intel C252 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, M.2 NGFF разъём, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Управление питанием ACPI
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Напряжение чипсета, Разъём датчика вскрытия корпуса, 6 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.0; SMBIOS 3.3; Plug and Play (PnP); Пробуждение по RTC; UEFI 2.7; Поддержка USB-клавиатуры; PCI 3.0

Отзывы о товаре

Валерия Попова17.05.2025

4/5

Поставили плату в компактный корпус, и она заняла место без лишней подгонки. Слот M.2 пригодился под накопитель, а после сборки система загрузилась с первого включения. Для небольшой сервера это оказалось очень кстати.

Плюсы товара

Плата встала без подгонки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости есть при установке MBD-X12STL-F-O в сборку, если выбранные процессоры отличаются от ожидаемых?

Плата рассчитана под сокет 1200 и чипсет Intel C252. Если использовать процессоры другого семейства/сокета, плата не обеспечит корректную установку и работу платформы.

Если вы планируете хранение через M.2, что нужно проверить, чтобы накопитель реально заработал в этой плате?

В плате предусмотрен 1 разъем M.2. Перед покупкой убедитесь, что ваш накопитель M.2 соответствует форм-фактору и требованиям платы, чтобы он корректно устанавливался и определялся системой.

Как ограничение по объему памяти может повлиять на долгосрочную эксплуатацию системы на этой плате?

На плате 4 слота памяти. Если в перспективе ожидается рост нагрузки, учитывайте этот лимит при планировании стартовой конфигурации, чтобы избежать преждевременной необходимости замены платформы.

Для какой сборки эта материнская плата обычно наиболее уместна по требованиям к форм-фактору и расширению?

Она ориентирована на compact-сборки micro-ATX: форм-фактор micro-ATX и 1 разъем M.2 дают умеренную расширяемость по накопителю при ограничении по размерам корпуса.

Чем важно учитывать совместимость платы с платформой LGA 1200 при проектировании корпоративного узла?

Так как сокет указан как 1200, в проекте нужно сразу закладывать процессоры под LGA 1200 и соответствующий серверный чипсет Intel C252, чтобы не переделывать конфигурацию из-за несовместимости CPU с материнской платой.
