Артикул: MBD-X12STL-IF-O

Наличие уточняйте

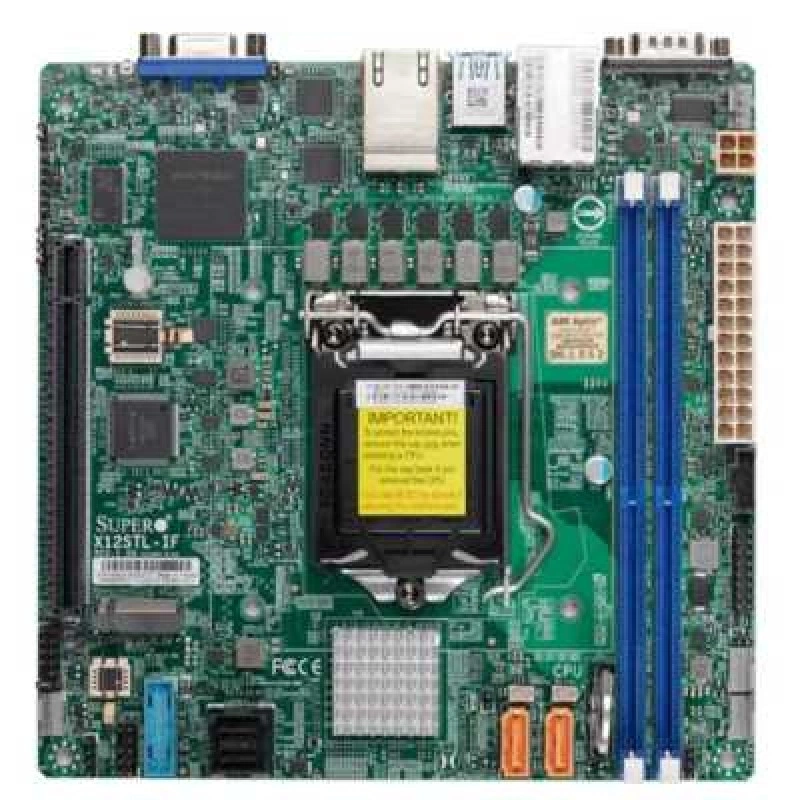

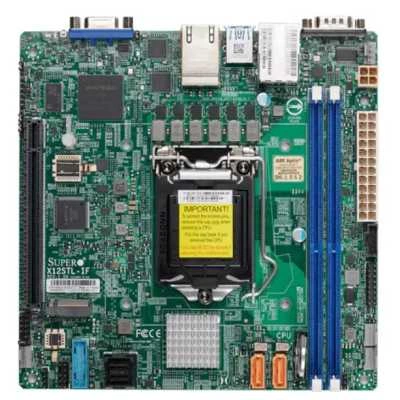

Материнская плата Supermicro MBD-⁠X12STL-⁠IF-⁠O

Цена последней отгрузки со склада:

50 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12STL-IF-O

Материнская плата Supermicro MBD-X12STL-IF-O предназначена для компактных серверных и рабочих систем на платформе Intel. Модель выполнена в форм-факторе mini-ITX, использует чипсет Intel C252 и рассчитана на процессоры под сокет 1200. Такой набор характеристик делает плату удобной для небольших корпусов и конфигураций, где важны экономия пространства, совместимость с современными процессорными решениями и базовая серверная функциональность.

Плата оснащена двумя слотами DDR4 DIMM, шестью разъемами SATA и одним слотом M.2 с поддержкой PCIe. Это позволяет использовать оперативную память DDR4, подключать несколько накопителей и устанавливать быстрый накопитель формата M.2 для системного диска или рабочих данных. Конфигурация хорошо подходит для сборки компактного сервера, сетевого узла, хранилища начального уровня или другой специализированной системы, где требуется надежная аппаратная основа без избыточных размеров.

Модель MBD-X12STL-IF-O относится к линейке Supermicro и ориентирована на задачи, в которых важны компактный формат, поддержка накопителей SATA и M.2, а также возможность построить систему на процессорной платформе с сокетом 1200. Плата может использоваться как основа для проектов, в которых требуется простая компоновка и достаточный набор интерфейсов для хранения данных и установки памяти.

Функциональные возможности

Практическая задача X12STL-IF — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: 3200/2933/2666 MT/s SDRAM.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45.
  • SATA: Intel C252 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x16.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 4 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12STL-IF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s SDRAM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC504-203B, CSE-505-203B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12STL-IF10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP2 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X12STL-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с 1GbE с Intel I210; 2 1GbE LAN портов
X12STW-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45
X12STH-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12STL-IF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт., Краткое руководство QRG MNL-2368-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12STL-IF-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
2 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
2
Тип и скорость памяти
3200/2933/2666 MT/s SDRAM

Процессорная подсистема

Поддерживаемые процессоры
10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 95W
Чипсет
Intel C252
Ядра и потоки
До 8 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 4.0 x16

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; -
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; -
Комплект: Краткое руководство QRG MNL-2368-QRG
1 шт.; -

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
Mini-ITX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C252 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 4 вентиляторов с контролем оборотов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, M.2 NGFF разъём, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Управление питанием ACPI
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Напряжение чипсета, Разъём датчика вскрытия корпуса, 4 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.0; SMBIOS 3.3; Plug and Play (PnP); Пробуждение по RTC; UEFI 2.7; Поддержка USB-клавиатуры; PCI 3.0

Отзывы о товаре

Григорий Аверин02.09.2025

5/5

Компактная плата оказалась удобной для небольшого сервера на сокете 1200. Поставили в mini ITX корпус, подключили SATA накопители и один M.2 модуль, после запуска система увидела память и диски. Для маленькой сборки это очень практичный вариант.

Плюсы товара

Хорошо собралась в компактный корпус

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ошибки совместимости чаще всего возникают при выборе процессора и памяти для этой mini-ITX платы?

Плата рассчитана на сокет 1200 и использует 2 слота DDR4 DIMM. Ошибка обычно в подборе процессора не под сокет 1200 или модулей не под DDR4 DIMM, из-за чего сборка невозможна или работает некорректно.

Как ограничение по 2 слотам DDR4 DIMM влияет на планирование апгрейда по объёму памяти?

Всего 2 DIMM-слота, поэтому рост объёма памяти будет ограничен доступными модулями в этих слотах. Если ожидается увеличение нагрузки, объём лучше планировать сразу под будущие требования.

Как понять, хватит ли портов под накопители: 6 SATA и 1 M.2 PCIe в реальной схеме хранения?

Если нужны несколько дисков, их придётся распределить между 6 SATA и отдельным M.2 PCIe. При заполнении SATA может потребоваться пересобрать компоновку, чтобы выделить M.2 под системный или ускоряющий SSD.

Что учесть при интеграции mini-ITX сборки, если планируется несколько SATA накопителей?

Хотя на плате 6 SATA, mini-ITX компоновка чаще приводит к ограничениям по размещению, кабельной трассировке и обдуву в компактном корпусе. Поэтому проверьте, что корпус реально позволяет подключить и охладить нужное число SATA-дисков.

В чём практическая роль чипсета Intel C252 при сборке системы на сокете 1200?

Чипсет Intel C252 задаёт базовые возможности платформы вместе с сокетом 1200. При подборе компонентов важно учитывать соответствие сокету и совместимость всей платформы, чтобы корректно заработали процессор и подсистема памяти/накопителей.
