Артикул: MBD-X14SBW-F

Наличие уточняйте

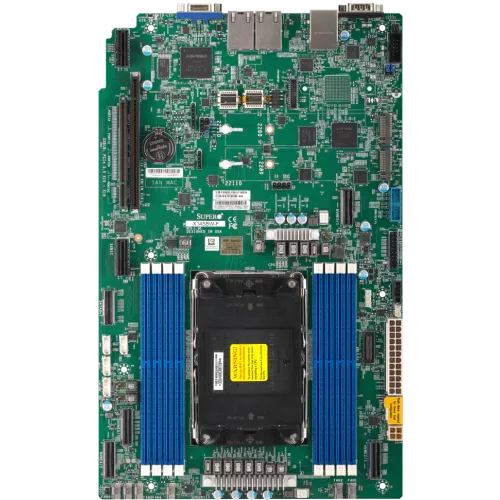

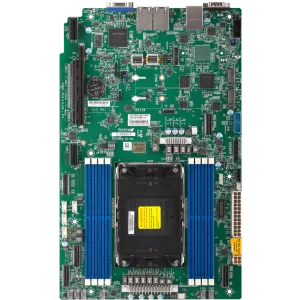

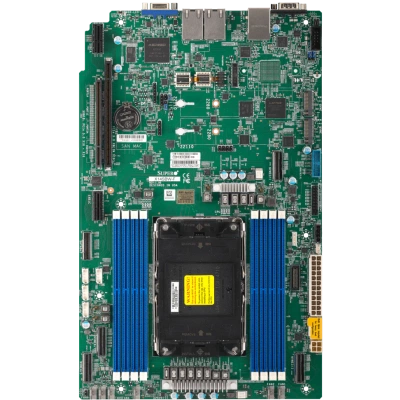

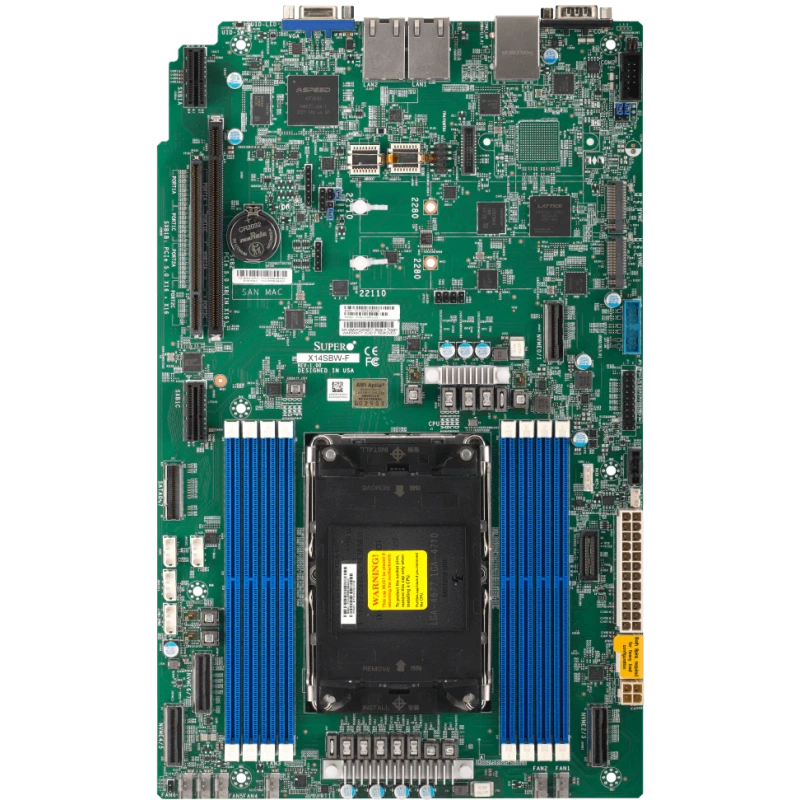

Материнская плата Supermicro X14SBW-⁠F MBD-⁠X14SBW-⁠F

Цена последней отгрузки со склада:

65 562 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SBW-F - это серверная платформа формата Proprietary WIO, рассчитанная на использование в компактных и производительных системах для серверных, сетевых и хранилищных задач. Модель относится к линейке X14 UP WIO Server Board и ориентирована на сборку систем с гибкой конфигурацией ввода-вывода, современными интерфейсами и поддержкой серверных процессоров Intel Xeon 6700/6500 серии.

Функциональные возможности

Плата X14SBW-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: Проприетарный WIO; 8" x 13" (20.32cm x 33.02cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM.
  • Сеть: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210.
  • SATA: 8 SATA (6Gbps) через ASMediaASM1164; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110).
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14SBW-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-815BTQC-R860W. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SBW-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210
X14SBW-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBI-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210
X14SBM-TFIntel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM; 2 LAN с 10GBase-T с Intel X710-AT2; 2 RJ45; 1 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SBW-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SBW-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8)
Последовательные порты
1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с 1GbE с Intel I210
Сетевые контроллеры
2 LAN с 1GbE с IntelI210
Сетевые порты
2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8" x 13" (20.32cm x 33.02cm)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
8 SATA (6Gbps) через ASMediaASM1164; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8)
Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,6 -fan состояние,Разъём датчика вскрытия корпуса,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Прохор Попов08.03.2026

5/5

Плата X14SBT-GAP нужна была для новой платформы под Xeon 6900 series. После сборки поднялись BMC, сеть и M.2, а шасси подошло под ее проприетарный формат. Сразу стало понятно, что это уже другой класс системы.

Плюсы товара

Современная серверная база с BMC

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия по процессору и BIOS нужно проверить, чтобы плата завелась с Intel Xeon 6700/6500 с нужным набором ядер?

Указано, что для Intel Xeon 6700/6500 серии с P-cores требуется BIOS 1.1a или выше. Также поддерживается один процессор в сокете Single Socket E2 (LGA-4710), поэтому при выборе CPU и версии BIOS это нужно согласовать.

Если мне нужна сеть для управления и отдельный контур для данных, как разделены LAN порты и что это значит для проекта?

На плате есть 2 RJ-45 порта 1 GbE для LAN и отдельный RJ-45 порт 1 GbE для выделенного IPMI. Это помогает разнести сеть управления и пользовательский трафик, но при планировании кабельной схемы учитывайте, что IPMI идет на отдельный разъем.

Что важно учесть при установке накопителей: SATA и M.2 подключаются одинаково или есть ограничения по линиям?

SATA реализованы как 8 SATA 6 Гбит/с через ASMedia ASM1164, а M.2 — как 2 слота PCIe 5.0 x2 с форм-фактором 2280/22110 и ключом M. В проекте это означает, что часть накопителей будет ограничена интерфейсом M.2 x2, а часть — отдельными SATA линиями, поэтому подбирайте схему под требуемую пропускную способность.

Хочу включить аппаратную защиту: какие варианты TPM поддерживаются и где это отражается в подключениях?

Поддерживается TPM 2.0: есть встроенный TPM 2.0 и отдельный TPM header. Для интеграции учитывайте, что часть сценариев может требовать именно физическое подключение на header, а часть — работу с onboard TPM 2.0.

Какие риски по охлаждению и стабильности нужно учесть, если планируется длительная работа в серверной среде?

На плате предусмотрены 6 разъемов 4-pin fan headers, а также мониторинг состояния вентиляторов и поддержка контроля перегрева. При сборке учитывайте, что шасси должно поддерживать подключение нужного количества вентиляторов к этим разъемам, иначе управление/индикация могут быть ограничены.
