Артикул: MBD-X14SBM-TF

Наличие уточняйте

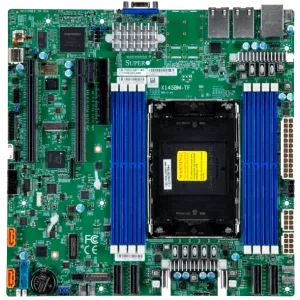

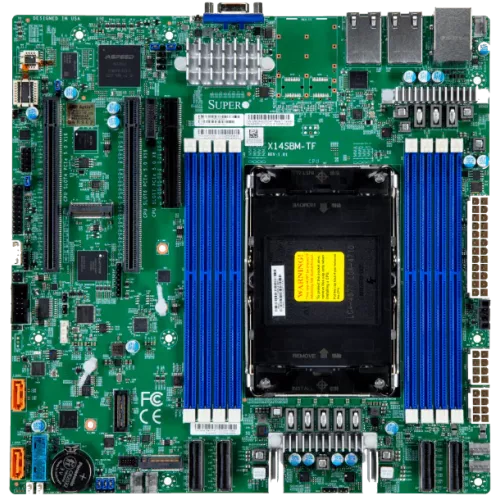

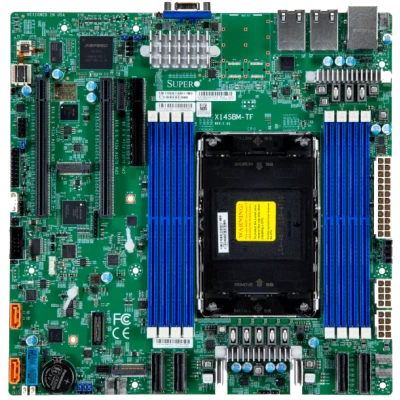

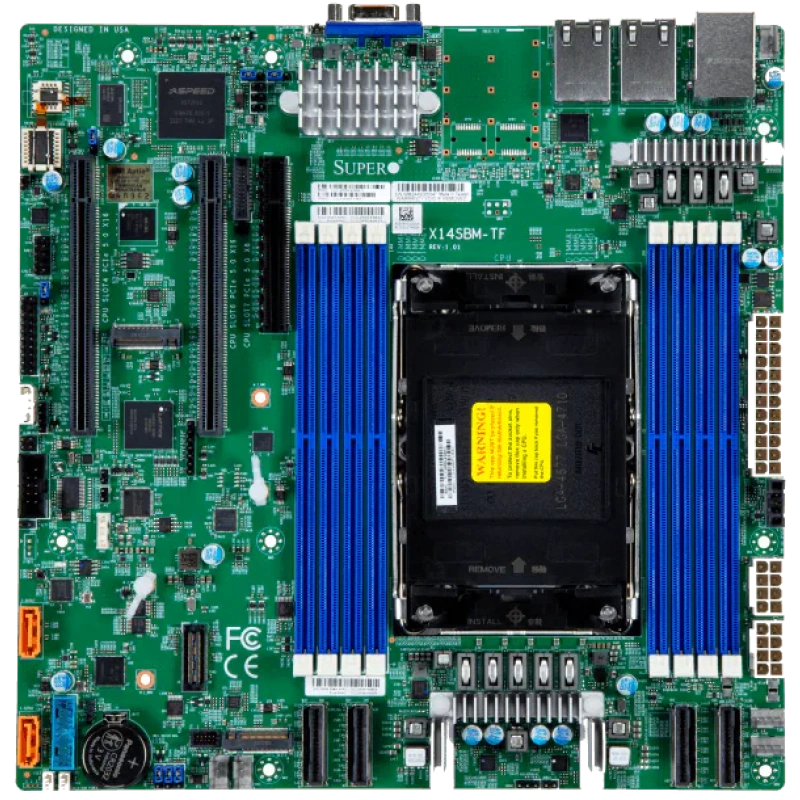

Материнская плата Supermicro X14SBM-⁠TF MBD-⁠X14SBM-⁠TF

Цена последней отгрузки со склада:

89 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SBM-TF - серверная материнская плата формата Micro-ATX для платформы Intel Xeon 6700/6500 серии. Модель ориентирована на построение компактных серверных систем и серверных платформ, где важны высокая плотность интерфейсов, поддержка памяти DDR5 ECC и развитые возможности подключения. Плата выполнена в формате 9,6" x 9,6" (24,38 см x 24,38 см) и подходит для использования в серверных конфигурациях с одним процессорным разъемом LGA-4710 (Socket E2).

Функциональные возможности

Плата X14SBM-TF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM.
  • Тип и режимы памяти: 6400 MT/s ECC DDR5 MRDIMM (P-core только), RDIMM (3DS).
  • Сеть: 2 LAN с 10GBase-T с Intel X710-AT2; 2 RJ45; 1 RJ45.
  • SATA: ASMediaASM1061 контроллер для 2 SATA портов.
  • M.2: Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 2 PCIe 5.0 x16,; 1 PCIe 5.0 x8,; 4 PCIe 5.0 x8 MCIO разъём.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14SBM-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM; 6400 MT/s ECC DDR5 MRDIMM (P-core только), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X14SBM-TFIntel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM; 2 LAN с 10GBase-T с Intel X710-AT2; 2 RJ45; 1 RJ45
X14SBM-TP4F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s или До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 4 LAN с 10GBase-T и 10G SFP+ с Intel X710-TM4; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 SFP+ 10 GbE LAN порт(ы); 4 LAN с 2x 10GBase-T и 2x 10G SFP+ с Intel X710-TM4
X14SBW-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBI-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -30°C - 60°C (-22°F - 140°F). Рабочая влажность: 8% - 80% (без конденсации). Влажность хранения: 8% - 90% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SBM-TF. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SBM-TF

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM
Ёмкость модулей DIMM
16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB; MRDIMM (P-core только): 32GB, 64GB; RDIMM: 16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB; RDIMM 3DS: 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
6400 MT/s ECC DDR5 MRDIMM (P-core только), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Тепловой пакет CPU
До 350W
Ядра и потоки
До 144 E-cores или 86 P-cores
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с 10GBase-T с Intel X710-AT2
Сетевые порты
2 RJ45; 1 RJ45
Слоты PCIe
2 PCIe 5.0 x16,; 1 PCIe 5.0 x8,; 4 PCIe 5.0 x8 MCIO разъём

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
8% - 90% (без конденсации)
Рабочая относительная влажность
8% - 80% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-30°C - 60°C (-22°F - 140°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) portwith power разъём Поддержка
Контроллер и порты SATA
ASMediaASM1061 контроллер для 2 SATA портов
Разъёмы M.2
Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов
Дополнительные функции
WOL; UID; Управление включением после восстановления питания; Управление питанием ACPI
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, 5 -fan состояние, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI; AMI 64MB UEFI; AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
UEFI 2.9

Отзывы о товаре

Карина Озерская28.06.2025

5/5

Плату брали для компактного сервера, и она встала в корпус без переделок. После сборки система увидела память и сетевые порты, дальше уже спокойно дошли до запуска. Размер тут как раз оказался кстати.

Плюсы товара

В корпус встала без переделок

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски по совместимости с процессором нужно проверить, если планируется конфигурация с P-cores?

Для поддержки Intel Xeon 6700/6500 с P-cores требуется BIOS версии 1.2 или выше. Если BIOS не обновлён, возможна некорректная работа платформы в выбранной CPU-конфигурации.

Как подобрать тип и объём DDR5 ECC памяти, чтобы не получить меньший итог из-за ограничений режима установки?

Плата поддерживает до 1 ТБ DDR5 ECC RDIMM 6400 MT/s и до 2 ТБ DDR5 ECC 3DS RDIMM при 1DPC. Для корректного расчёта объёма важно учитывать тип модулей (RDIMM/3DS RDIMM) и режим 1DPC, т.к. максимумы завязаны на него.

Если планируется подключение накопителей, какие интерфейсы доступны и где может быть узкое место по количеству?

Для хранения предусмотрены 2 SATA 6 Гбит/с и 2 SATA DOM с поддержкой питания. Для SSD дополнительно есть 2 разъёма M.2 PCIe 5.0 x2 в форм-факторах 2280/22110, поэтому узкое место обычно возникает именно в числе SATA/M.2 разъёмов под нужный объём.

Что важно учесть для удалённого управления и эксплуатации в инфраструктуре, где нужен IPMI и сервисные инструменты?

На плате есть встроенный BMC ASPEED AST2600 и IPMI-контур. Также заявлена поддержка набора инструментов Supermicro (SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, TAS и SAA), что помогает выстроить удалённый мониторинг и администрирование в рамках совместимых систем.

Какие ограничения по расширению PCIe стоит заранее проверить, чтобы правильно спланировать количество карт?

На плате доступно 4 PCIe 5.0 x8 через MCIO и ещё 2 PCIe 5.0 x16 и 1 PCIe 5.0 x8. При подборе конфигурации важно сверить, какие именно слоты нужны под расширители, и как они размещаются в выбранной серверной платформе, т.к. плотность интерфейсов ограничена возможностями этой платы.
