Артикул: MBD-X7DAL-E-O

Наличие уточняйте

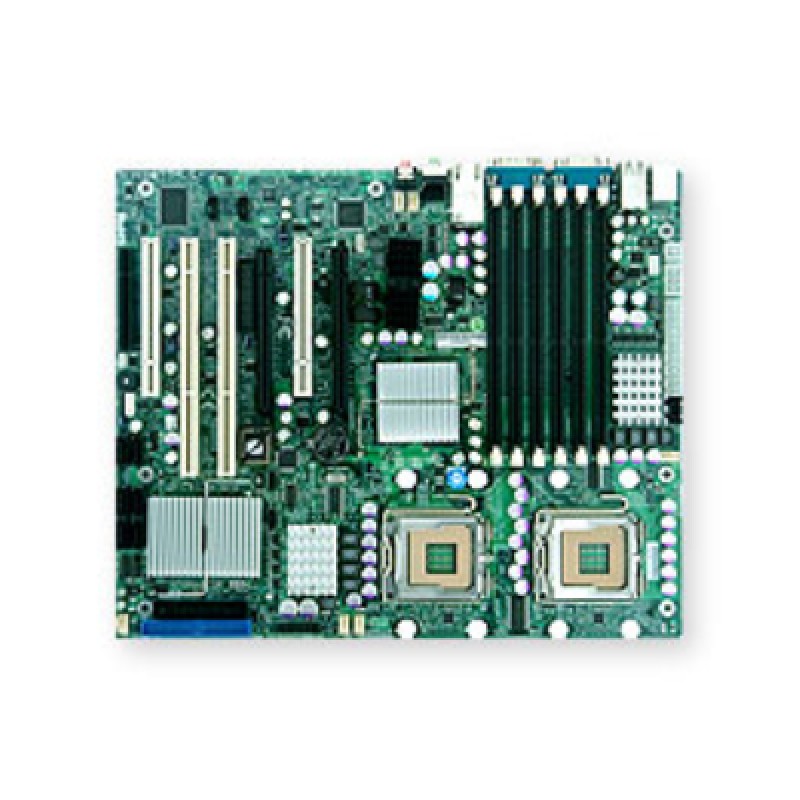

Материнская плата Supermicro MBD-⁠X7DAL-⁠E-⁠O

Цена последней отгрузки со склада:

45 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DAL-E-O

Supermicro MBD-X7DAL-E-O - серверная материнская плата формата ATX, рассчитанная на построение системы на базе процессоров Xeon с двумя сокетами LGA771. Плата использует чипсет i5000X и подходит для серверных конфигураций, где требуется поддержка двух процессоров, работа с памятью DDR2 и подключение нескольких SATA-накопителей. Это платформа для сборки серверов и рабочих узлов, в которых важны расширяемость и базовая серверная функциональность.

Модель поддерживает FSB 1333, шесть слотов DDR2-667, шесть интерфейсов SATA, два сетевых контроллера LAN и один слот PCI-E x16. Такой набор возможностей делает плату практичной основой для серверных решений предыдущих поколений, где требуется совместимость с Xeon LGA771, наличие дисковой подсистемы SATA и возможность установки дополнительной платы расширения. Форм-фактор ATX упрощает размещение в подходящих корпусах и шасси.

Материнская плата предназначена для серверных платформ Supermicro и может использоваться в составе систем хранения, файловых серверов, вычислительных узлов и других конфигураций, где востребована двухпроцессорная архитектура. Наличие двух сетевых портов позволяет подключать систему к локальной сети, а слот PCI-E x16 обеспечивает установку совместимых карт расширения.

Функциональные возможности

Плата X7DAL-E задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 10" x 12" (25.4cm x 30.5cm).
  • Оперативная память: Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов.
  • SATA: ESB2 (3Gb/s) SATA Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 1 (x16) PCI-e слот; 1 (x4) PCI-et (using x16) слот.
  • USB: 4x USB сзади портов; 1x USB Внутренний колодка (для 2 портов); 6 Всего USB портов, 2.0 Compliant / 1.1 Compliant.
  • Охлаждение: Всего of Шесть 4-pin вентиляторов; 6x вентиляторов с состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel 5000X (GreenCreek) чипсет; MCH + ESB2.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X7DAL-E подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X7DAL-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DVL-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DVA-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DAEДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X7DAL-E. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X7DAL-E-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается
Ёмкость модулей DIMM
256MB, 512MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000X (GreenCreek) чипсет; MCH + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus
Тактовый генератор
ICS932S401EGLF

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HF chip
Звуковая подсистема
AC97 Audio; Line-in / Line-out / Microphone портов
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
Parallel порт колодка
Порты USB
4x USB сзади портов; 1x USB Внутренний колодка (для 2 портов); 6 Всего USB портов, 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking
Сетевые порты
2x RJ45 LAN портов
Слот UIO
1x UIO слот
Слоты PCI
2x 32-bit 33MHz PCI (5V) слот
Слоты PCI-X
2x 64-bit 133/100MHz PCI-X (3.3V) слоты
Слоты PCIe
1 (x16) PCI-e слот; 1 (x4) PCI-et (using x16) слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
до ensure system stability, a 560W (minimum) ATX power supply [4-pin (+12V), 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
10" x 12" (25.4cm x 30.5cm)
Соответствие FCC
Class B
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств(IDE-M, IDE-S); поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SATA
ESB2 (3Gb/s) SATA Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB, 2.88 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть 4-pin вентиляторов; 6x вентиляторов с состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание & +5V дежурное питание, VBAT; CPU Core 4-фазный регулятор напряжения с автоматическим определением от 0.8375V-1.60V
Контроль температуры
мониторинг для CPU и chassis, environment; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-state Indicator LED; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Внутренний/External modem remote ring-on

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.3; PCI 2.2; ACPI 1.0; PCI-X 1.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Elena01.07.2025

5/5

Старую плату меняли уже без особых надежд, а эта после установки оживила сервер. Два сокета LGA771 и шесть SATA сразу пригодились, потому что сборку не пришлось переделывать. Память и сеть определились, дальше система загрузилась без лишних шагов.

Плюсы товара

Сервер загрузился после замены платы

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как проверить, что материнская плата MBD-X7DAL-E-O корректно встанет в серверный проект с нужной двухпроцессорной архитектурой и дисковой подсистемой?

Проверьте наличие двух сокетов LGA771 под Intel Xeon, поддержку нужного типа памяти DDR2-667 и наличие SATA-мест под вашу конфигурацию дисков (6 SATA). Также учтите, что на плате есть 1 слот PCI-E x16 для карты расширения и 2 LAN-порта.

Какие ограничения по памяти стоит учесть, если планируется увеличить ее объем в сервере на базе этой платы?

Плата рассчитана на 6 модулей DDR2-667. При выборе комплектующих важно подобрать модули именно под DDR2-667 и уложиться в доступное количество слотов, иначе прирост объема будет невозможен.

Что нужно заранее проверить по сетевому подключению, чтобы не упереться в ограничения при развертывании сервера?

На плате предусмотрены 2 сетевых интерфейса GLAN и слот PCI-E x16 для дополнительной карты при необходимости. До сборки оцените, достаточно ли 2 LAN-портов под вашу схему (VLAN/сегменты, связность) и нужна ли отдельная PCI-E сетевая плата.

Какие риски совместимости возникают, если поставить эту плату в проект, где уже используется другое поколение процессоров или чипсетов?

Плата рассчитана на Intel Xeon с сокетами LGA771 и чипсетом i5000X. При отличающихся CPU/сокетах или несовпадающем наборе системных требований плата физически/логически не заработает в рамках вашего проекта без замены платформенных компонентов.

Какую роль форм-фактор ATX и наличие PCI-E x16 играют в подборе корпуса и карт расширения?

ATX определяет, что плата должна быть совместима с корпусом/шасси под ATX, а слот PCI-E x16 нужен для сетевой/дисковой/ускорительной карты расширения. Если в корпусе нет места под ATX компоновку или вы планируете больше одной карты, заранее оцените доступные слоты расширения и компоновку.
