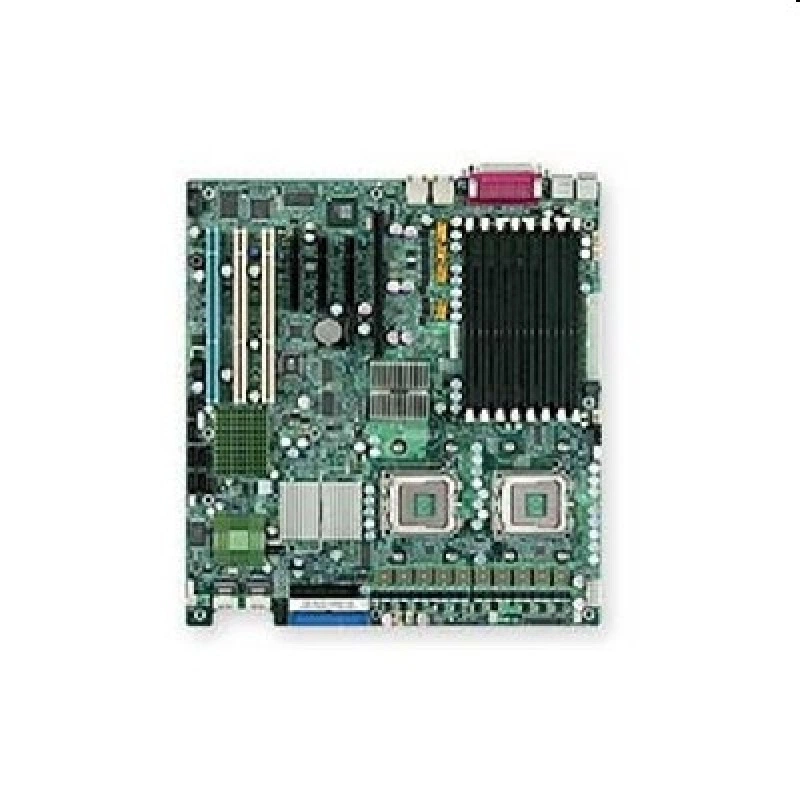

Материнская плата SuperMicro MBD-X7DB3-B (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X7DB3-B

Материнская плата SuperMicro MBD-X7DB3-B предназначена для серверных систем на базе двух процессоров Intel Xeon с разъемами 2x LGA771 и чипсетом Intel 5000P. Модель относится к формату E-ATX и подходит для построения серверной платформы с поддержкой памяти DDR2 DIMM, нескольких накопителей и встроенной графической подсистемы на базе ATI ES1000. Плата ориентирована на установку в совместимые серверные корпуса и используется там, где требуется работа с двумя процессорами, большим объемом оперативной памяти и расширенными возможностями подключения накопителей.

В конфигурации предусмотрены 8 слотов памяти с максимальным объемом до 32 ГБ, а также поддержка модулей DDR2-533 и DDR2-667. Для питания используются основной 24-pin разъем и дополнительные разъемы питания процессора 8-pin и 4-pin. Наличие встроенного видеоадаптера упрощает базовую настройку и обслуживание системы без установки отдельной видеокарты. Набор интерфейсов включает 2 SAS и 6 SATA, а также 2 сетевых порта LAN, что делает плату удобной основой для серверов хранения данных и рабочих серверных сборок с несколькими устройствами подключения.

Модель SuperMicro MBD-X7DB3-B рассчитана на серверное применение, где важны совместимость с двухпроцессорной архитектурой, поддержка большого числа модулей памяти, подключение накопителей по SAS и SATA и стабильная работа в составе серверной платформы. Форм-фактор E-ATX и серверная компоновка платы позволяют использовать ее в соответствующих шасси и интеграциях.

Ключевые особенности MBD-X7DB3-B

• Процессорная конфигурация: 2 сокета LGA771, поддержка двух процессоров Intel Xeon.
• Чипсет: Intel 5000P.
• Память: DDR2 DIMM, 8 слотов, до 32 ГБ.
• Графика: встроенный видеоадаптер, графический чип ATI ES1000.
• Подключение накопителей: 2 SAS и 6 SATA.
• Сетевые подключения: 2 LAN-порта.
• Питание: основной разъем 24-pin, питание процессора 8-pin + 4-pin.
• Форм-фактор: E-ATX.

Технические параметры

• Поддерживаемые процессоры: Intel Xeon.
• Сокет: 2x LGA771.
• Системная шина: FSB 667 / 1066 / 1333.
• Чипсет: Intel 5000P.
• Тип памяти: DDR2 DIMM.
• Частоты памяти: DDR2-533, DDR2-667.
• Слоты памяти: 8.
• Максимальный объем памяти: 32 ГБ.
• Встроенная графика: есть.
• Графический чип: ATI ES1000.
• Интерфейсы накопителей: 2 SAS, 6 SATA.
• Сетевые порты: 2 LAN.

Питание и конструктив

• Основной разъем питания: 24-pin.
• Питание процессора: 8-pin + 4-pin.
• Форм-фактор: E-ATX.

Применение

Плата подходит для сборки и модернизации серверных систем, в которых требуется двухпроцессорная архитектура, поддержка большого объема памяти и подключение накопителей по SAS и SATA. Ее можно использовать в серверных платформах для хранения данных, обслуживания сетевых сервисов и построения рабочих серверов общего назначения.

Модель ориентирована на совместимые шасси и серверные корпуса формата E-ATX. Наличие встроенной графики полезно при первичной настройке и обслуживании системы, а набор интерфейсов позволяет собрать конфигурацию без лишних расширительных компонентов.
