Артикул: MBD-X7DBE-B

Наличие уточняйте

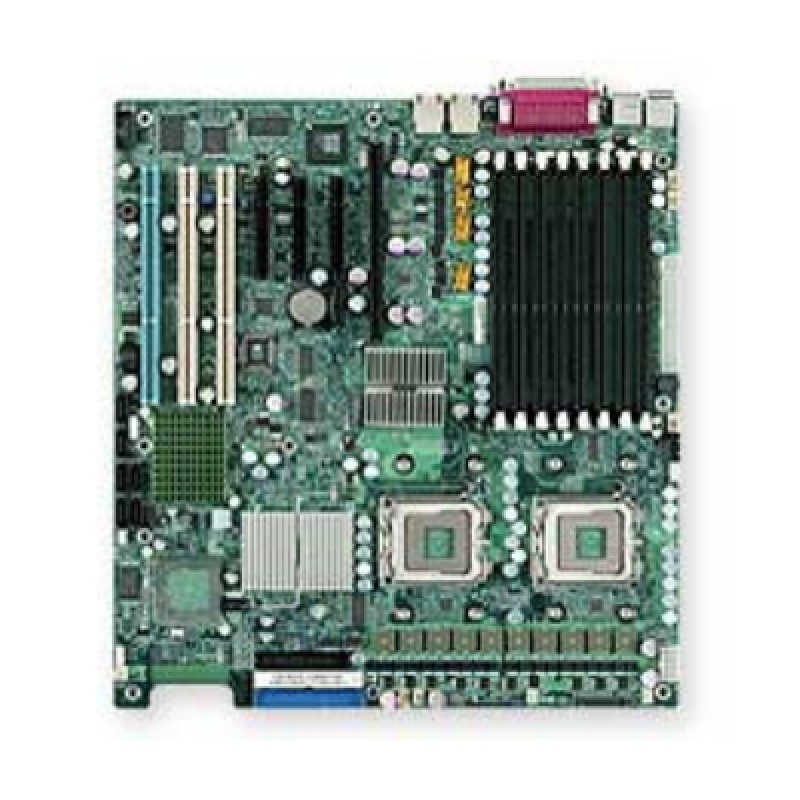

Материнская плата Supermicro MBD-⁠X7DBE-⁠B

Цена последней отгрузки со склада:

92 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DBE-B

Материнская плата Supermicro MBD-X7DBE-B предназначена для серверных систем на базе процессоров Dual Xeon и платформы Intel i5000P. Модель рассчитана на установку в совместимые серверные конфигурации, где важны поддержка двух процессоров, работа с памятью DDR2 и наличие встроенного видеоядра для базовой сервисной индикации и настройки. Формат платы ориентирован на серверное применение, а набор интерфейсов включает шесть портов SATA и два сетевых порта LAN, что позволяет использовать ее в составе производительных систем хранения и корпоративных серверов начального и среднего уровня.

Плата поддерживает частоты системной шины FSB 667, 1066 и 1333 МГц, а также память DDR2-533 и DDR2-667. Это делает модель совместимой с серверной архитектурой того поколения, для которого требуются стабильная работа, предсказуемая конфигурация и поддержка типовых серверных подсистем. Встроенное видео с объемом 16 МБ подходит для обслуживания системы и работы с базовыми настройками без отдельного графического адаптера.

Supermicro MBD-X7DBE-B относится к серверным материнским платам линейки Supermicro и используется как основа для сборки или замены системной платы в совместимых серверах. Модель сочетает в себе поддержку двух процессоров Xeon, шесть SATA-портов, сетевые подключения и серверную платформу Intel i5000P, поэтому подходит для задач, где требуется функциональная материнская плата без избыточной ориентированности на мультимедийные возможности.

Функциональные возможности

При проектировании сервера на X7DBE сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Extended ATX; 12" x 13.05" (30.5cm x 33.2cm).
  • Оперативная память: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов.
  • SATA: Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот; 1 SEPC (Supermicro PCI-e Power разъём) слот для 2U active Райзер cards с a power extension (i.e. CSE-RR2UE-AX).
  • USB: 2x USB сзади портов; 3x USB Внутренний колодки; Всего 5 USB 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка.
  • Охлаждение: Всего of Четыре 3-pin и Четыре 4-pin разъёмы вентиляторов supporting До 8 вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X7DBE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X7DBEДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DBE-XДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7SBEОдин LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DWEДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:; Условие: Поддержка процессоры с Max TDP < 100WЧетыре 240-pin DIMM разъёма; поддержка До 32 GB 800* / 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Sparing поддерживается; Intel 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X7DBE. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X7DBE-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только; 1.5V(AMB)
Ёмкость и слоты памяти
Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается
Ёмкость модулей DIMM
512 MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000P (Blackford) чипсет; MCH + PXH + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HG chip
Видеовыход VGA
1x VGA порт
Графический контроллер
ATI ES1000 контроллер с 16 MB of video память
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 ECP / EEP parallel порт
Порты USB
2x USB сзади портов; 3x USB Внутренний колодки; Всего 5 USB 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking
Сетевые порты
2x RJ45 LAN портов
Слоты PCI-X
2x 64-bit 133MHz PCI-X (3.3V) слоты; 1x 64-bit 100MHz PCI-X (3.3V) слот
Слоты PCIe
2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот; 1 SEPC (Supermicro PCI-e Power разъём) слот для 2U active Райзер cards с a power extension (i.e. CSE-RR2UE-AX)

Комплектация и совместимость

Исполнение поставки
Bulk
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [4-pin (+12V), 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12" x 13.05" (30.5cm x 33.2cm)
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Extended ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств (IDE-M, IDE-S) including CF(Compact Flash) Card; Compact Flash (40-pin разъём, IDE 1, Один канал) слот; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SATA
Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB, 2.88 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Четыре 3-pin и Четыре 4-pin разъёмы вентиляторов supporting До 8 вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, +5V дежурное питание, & ±12V; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+)); ( опционально: AOC-SIMLP-3(+)) с 3rd LAN Поддержка
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; PCI 2.2; ACPI 1.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Ника Б.22.04.2025

5/5

Плату брали на замену в двухпроцессорный сервер. Поставили вместе с DDR2 и сразу проверили запуск, система увидела оба Xeon, а через встроенное видео быстро дошли до настроек. Для старого узла это оказалось именно тем, что нужно.

Плюсы товара

Система увидела оба процессора

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие параметры системной платформы нужно проверить перед установкой, чтобы материнская плата работала с вашими CPU?

Плата рассчитана на Dual Xeon и чипсет Intel i5000P, а системная шина указана как FSB 667/1066/1333. Перед апгрейдом убедитесь, что ваши процессоры и платформа соответствуют этому поколению/системной шине, иначе возможна несовместимость по конфигурации.

Смогут ли ваши модули DDR2 заработать в нужном режиме, если вы переносите память из другой сборки?

Плата поддерживает DDR2-533 и DDR2-667. При замене проверьте, что используемые модули и их режимы подходят под эту поддержку, иначе память может работать в ограниченном режиме или потребует пересборки комплектов.

Есть ли риск упереться в количество и тип накопителей при переносе существующих SATA-дисков?

Подключение накопителей предусмотрено через 6 портов SATA. Если в текущей системе больше дисков или используются другие типы интерфейсов, придется менять конфигурацию хранения или добавлять контроллеры/решения расширения под ваши требования.

Какие сетевые ограничения стоит учесть в проектах, где нужна сегментация или несколько потоков трафика?

На плате указано 2 сетевых порта LAN. Если для вашей схемы нужно больше интерфейсов или выделенные сети для разных сервисов, это повлияет на планирование и может потребовать добавления плат расширения.

Почему наличие встроенного видео 16 МБ может быть критично при настройке и сервисных работах?

Встроенное видео 16 МБ помогает выполнять первоначальную настройку и сервисную диагностику без обязательного отдельного графического адаптера. Это снижает риск остановки работ на этапе первичной установки при ограничениях по комплектующим.
