Артикул: MBD-X7DCA-3-O

Наличие уточняйте

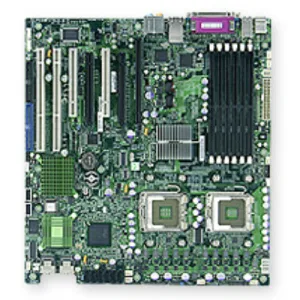

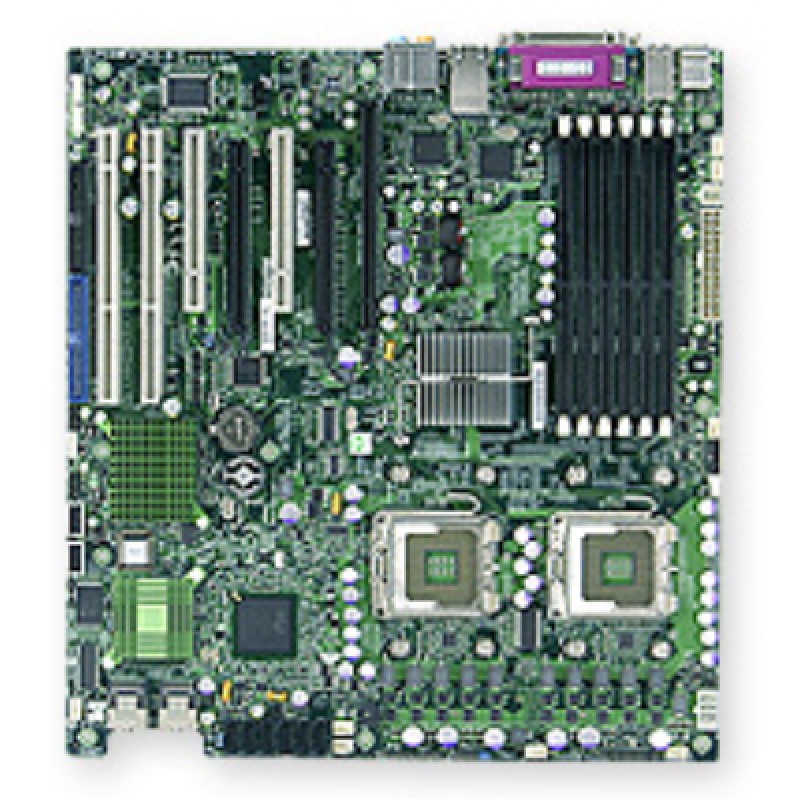

Supermicro MBD-⁠X7DCA-⁠3-⁠O — материнская плата для сервера

Цена последней отгрузки со склада:

37 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DCA-3-O

Supermicro MBD-X7DCA-3-O используют как основу серверных конфигураций с несколькими процессорными узлами. Модель X7DCA-3 определяет совместимость вычислительной части, памяти и расширения. Процессоры: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:.

Формат платы — Extended ATX. Её габариты составляют 13.05" x 12.075 " (33.15cm x 30.67cm). Системная логика: Intel 5100 (San Clemente) чипсет; Intel ICH9R + PXH-V. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs. Поддерживаемый тип и режимы RAM: 667/533MHz Register DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X7DCA-3 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B); ( опционально: AOC-SIMLP-3) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Extended ATX; 13.05" x 12.075 " (33.15cm x 30.67cm).
  • Оперативная память: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs.
  • Тип и режимы памяти: 667/533MHz Register DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH9R SB SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • SAS: Broadcom SAS1068E RAID 0, 1, 10 Поддержка (опционально: AOC-IButton68) RAID 5 Поддержка; 8 SAS / SATA портов.
  • PCIe: 1 (x16) PCI-e слот; 1 (x4) PCI-e (using x16) слот.
  • USB: 4x USB сзади портов; 6x USB Внутренний колодка; 10 Всего USB портов, 2.0 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B); ( опционально: AOC-SIMLP-3) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X7DCA-3 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs; 667/533MHz Register DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X7DCA-3Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs; Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DCL-3Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DCA-IДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs; Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DWA-NДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 64 GB 800* / 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Sparing поддерживается; Intel 82575EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X7DCA-3. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X7DCA-3-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs
Ёмкость модулей DIMM
512MB, 1GB, 2GB, 4GB, 8GB**
Контакты модуля памяти
240-pin
Тип и скорость памяти
667/533MHz Register DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5100 (San Clemente) чипсет; Intel ICH9R + PXH-V
Количество процессорных разъёмов
2
Тактовый генератор
CK505 chip

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 колодка
Super I/O
Winbond W83627HG-AW chip
Звуковая подсистема
High Definition 7.1 канал Audio; High Definition 7.1 канал Audio; Line-in / Line-out / Microphone портов
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1x ECP / EEP Parallel порт
Порты USB
4x USB сзади портов; 6x USB Внутренний колодка; 10 Всего USB портов, 2.0 Compliant
Сетевые контроллеры
Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
2x 32-bit 33MHz PCI (5V) слоты
Слоты PCI-X
2x 64-bit 133/100MHz PCI-X (3.3V) слоты
Слоты PCIe
1 (x16) PCI-e слот; 1 (x4) PCI-e (using x16) слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [4-pin (+12V), 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
13.05" x 12.075 " (33.15cm x 30.67cm)
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10° до 35°C (50° до 95°F); Температура хранения: -40° до 70°C (-40° до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Extended ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств(IDE-M, IDE-S) including CF card; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SAS
Broadcom SAS1068E RAID 0, 1, 10 Поддержка (опционально: AOC-IButton68) RAID 5 Поддержка; 8 SAS / SATA портов
Контроллер и порты SATA
Intel ICH9R SB SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Восемь 4-pin вентиляторов; 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pins; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер,+1.8V, +3.3V, +5V, ±12V, +3.3V Stdby, +5 Stdby, VBAT, HT, память, чипсет; CPU Core 6-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-state Indicator LED; +5V Индикатор дежурного питания
Управление питанием
ACPI / ACPM Управление питанием; Main Switch Override Mechansim; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания; Внутренний/External modem remote ring-on; Suspend to RAM (STR)

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) v1.5 / 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B); ( опционально: AOC-SIMLP-3) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0/2.0; ACPI 1.0 (limited); Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Захар Денисов13.07.2025

5/5

Эту плату брали для старого сервера на Xeon, и после замены он загрузился без сюрпризов. Два процессора и SATA линии увиделись сразу, дальше оставалось только вернуть накопители на место. Для восстановления старой системы вышло очень кстати.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как учесть совместимость по CPU при замене платы в сервере, если нужна платформа под 2 x LGA771?

Плата рассчитана на установку двух процессоров в сокеты LGA771. При замене важно убедиться, что ваши процессоры и существующая конфигурация поддерживают такой сокет и двухпроцессорную схему.

На что обратить внимание по подсистеме накопителей при подборе конфигурации: SAS 8 портов и SATA 6 портов одновременно?

При планировании хранения нужно учитывать, что на плате есть и SAS-подключения, и SATA-порты. Это влияет на то, какие типы дисков/контроллеров будут использоваться и как выстроить схему подключения под вашу целевую конфигурацию.

Какие требования к памяти стоит заранее проверить, чтобы избежать проблем с запуском и корректной конфигурацией?

Плата поддерживает память DDR2-667 и имеет 6 слотов. Перед сборкой важно спланировать состав модулей DDR2-667 так, чтобы добиться нужного объема в доступных слотах без разрыва по совместимой памяти.

Если вам важна масштабируемость по сети для серверных сервисов, какие ограничения стоит учитывать из-за 2 x Gigabit LAN?

Два гигабитных сетевых порта задают базовый уровень пропускной способности. При внедрении в сеть с высокой нагрузкой стоит заранее продумать, достаточно ли этого числа портов для маршрутизации/сегментации и отказа.

Как распланировать расширение функциональности, если есть только 1 слот PCI-E 16x?

Для добавления дополнительных карт важно помнить, что на плате предусмотрен 1 слот PCI-E 16x. При выборе адаптеров проверьте, какие платы вам нужны (например, сеть/хранение) и как приоритеты будут распределены при ограниченном количестве слотов расширения.
