Артикул: MBD-X7DCL-3-O

Наличие уточняйте

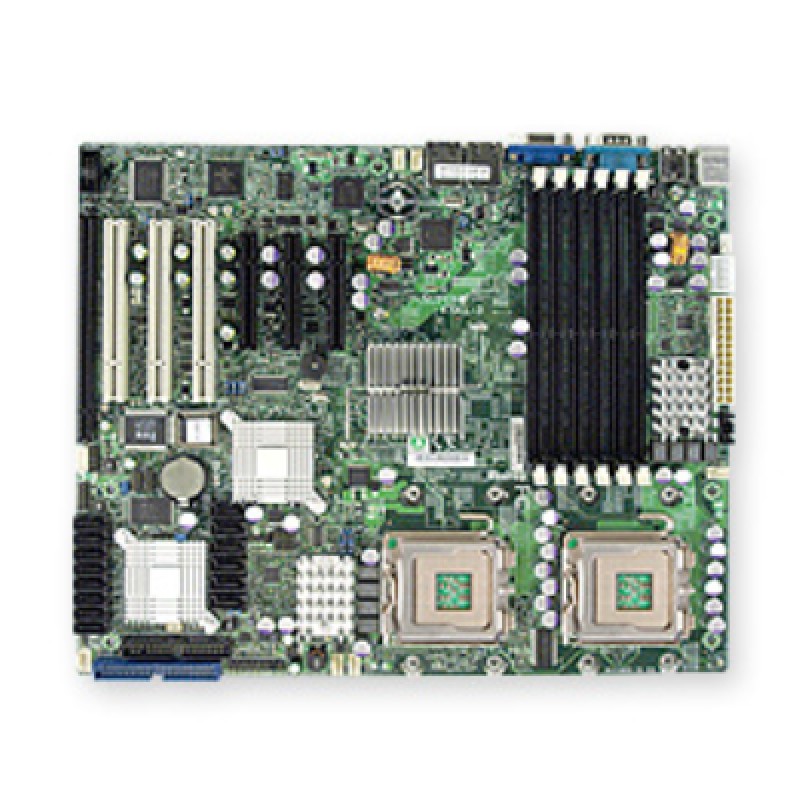

Supermicro MBD-⁠X7DCL-⁠3-⁠O материнская плата ATX

Цена последней отгрузки со склада:

31 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DCL-3-O

Материнская плата Supermicro MBD-X7DCL-3-O относится к серверным платформам и предназначена для построения совместимых систем на базе процессорного разъема LGA 771. Форм-фактор ATX обеспечивает установку в подходящие серверные корпуса и системные платформы, а поддержка SAS расширяет возможности подключения накопителей и организации хранения данных. Это плата для серверного применения, где важны совместимость с платформой, стабильная работа и наличие интерфейсов для подключения компонентов серверной системы.

Модель MBD-X7DCL-3-O используется в составе серверных конфигураций Supermicro и ориентирована на задачи сборки и модернизации серверов. В обозначении присутствуют признаки серверной материнской платы с поддержкой SAS и форм-фактора ATX, что позволяет применять ее в системах, где требуется размещение в стандартном корпусе соответствующего класса. Плата подходит для совместимых конфигураций, в которых требуется серверная логика подключения и работа с накопителями через SAS-интерфейсы.

Позиция подходит для сборки серверов и совместимых платформ, в которых важны корректное размещение платы, совместимость по разъему процессора и возможность подключения серверных накопителей. Название модели, форм-фактор и поддержка SAS позволяют отнести изделие к специализированным комплектующим для серверной инфраструктуры.

Функциональные возможности

При проектировании сервера на X7DCL-3 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0 / 1.5; 200-pin IPMI слот (SIMLC); ( опционально: AOC-SIMLC); Условие: KVM-over-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12.05" x 10" (30.6cm x 25.4cm).
  • Оперативная память: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs.
  • Тип и режимы памяти: 667/533MHz Register DDR2 ECC Один/Dual Rank SDRAM 72-bit, 240-pin DIMM с позолоченными контактами *.
  • Сеть: Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH9R SB SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • SAS: Broadcom SAS1068E RAID 0, 1, 10 Поддержка (опционально: AOC-IButton68) RAID 5 Поддержка; 8 SAS / SATA портов.
  • PCIe: 2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот.
  • USB: 2x USB сзади портов; 3x USB Внутренний колодка; 5 Всего USB портов, 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0 / 1.5; 200-pin IPMI слот (SIMLC); ( опционально: AOC-SIMLC); Условие: KVM-over-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X7DCL-3 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; 667/533MHz Register DDR2 ECC Один/Dual Rank SDRAM 72-bit, 240-pin DIMM с позолоченными контактами *. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X7DCL-3Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-3Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DCL-IДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DCA-3Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs; Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X7DCL-3. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X7DCL-3-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs
Ёмкость модулей DIMM
256MB, 512MB, 1GB, 2GB, 4GB, 8GB**
Контакты модуля памяти
240-pin
Тип и скорость памяти
667/533MHz Register DDR2 ECC Один/Dual Rank SDRAM 72-bit, 240-pin DIMM с позолоченными контактами *

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5100 (San Clemente) чипсет; Intel ICH9R
Количество процессорных разъёмов
2
Тактовый генератор
CK505 chip

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 колодка
Super I/O
Winbond W83627HG-AW chip
Видеовыход VGA
1x VGA порт
Графический контроллер
XGI Z9 с 32 MB of video память
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 3x USB Внутренний колодка; 5 Всего USB портов, 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
3x 32-bit PCI слоты
Слоты PCIe
2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12.05" x 10" (30.6cm x 25.4cm)
Условия эксплуатации
Рабочая температура: 10° до 35°C (50° до 95°F); Температура хранения: -40° до 70°C (-40° до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств(IDE-M, IDE-S) including CF card; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100; Compact Flash (40-pin разъём, IDE 1, Один канал) слот
Контроллер и порты SAS
Broadcom SAS1068E RAID 0, 1, 10 Поддержка (опционально: AOC-IButton68) RAID 5 Поддержка; 8 SAS / SATA портов
Контроллер и порты SATA
Intel ICH9R SB SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB, 2.88 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть 4-pin вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pins (без регулировки оборотов); Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; Chipkill Поддержка
Контроль напряжений
Мониторинг для CPU ядер,+1.8V, +3.3V, +5V, ±12V, +3.3V Stdby, +5 Stdby, VBAT, HT, память, чипсет; CPU Core 6-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-state Indicator LED
Управление питанием
Управление питанием ACPI; Main Switch Override Mechansim; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Внутренний/External modem remote ring-on

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) v1.5 / 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0 / 1.5; 200-pin IPMI слот (SIMLC); ( опционально: AOC-SIMLC); Условие: KVM-over-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0/2.0/3.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.5

Отзывы о товаре

Ариана19.05.2026

5/5

Эту плату ставили в старый сервер на LGA 771, когда понадобилось оживить машину с SAS. После замены корпус не пришлось трогать, плата легла в ATX место, а накопители через SAS увиделись сразу. Сейчас узел снова в деле и пока нареканий нет.

Плюсы товара

SAS накопители определились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости нужно проверить, если в сервере используется разъем процессора LGA 771 и требуется именно серверная логика платы SuperMicro?

Важно заранее сверить, что процессор в вашей конфигурации действительно рассчитан на LGA 771, а остальные серверные компоненты соответствуют серверной архитектуре этой платы SuperMicro. Это снижает риск несовместимости на этапе сборки и запуска.

Если планируется подключение накопителей по SAS, что нужно учесть в инфраструктуре хранения, чтобы не столкнуться с проблемами подключения?

Поскольку интерфейс накопителей платы указан как SAS, в системе должны быть предусмотрены SAS-устройства и корректная разводка/кабели под SAS. Иначе накопители могут физически не подойти или не заработать в нужном режиме.

Как форм-фактор ATX влияет на выбор корпуса, чтобы материнская плата корректно разместилась в серверной сборке?

Плата выполнена в форм-факторе ATX, поэтому при выборе шасси/корпуса нужно проверить, что корпус поддерживает размещение плат ATX нужного класса. Это помогает избежать ситуации, когда монтажная совместимость не обеспечена.

Чем отличается выбор этой платы для сборки «вместо» замены в существующем сервере по сравнению с полной новой сборкой?

При замене важно дополнительно сверить совместимость по сокету LGA 771 и по подсистеме хранения (SAS), потому что эти узлы обычно уже зафиксированы в текущей инфраструктуре. При новой сборке можно сразу проектировать компоненты под требования платы.

Какие узкие места обычно возникают при модернизации серверной платформы на базе этой платы, если меняются накопители или логика подключения?

Если при модернизации меняются накопители, то ключевое узкое место — согласование интерфейса SAS и корректность подключения. Второе — совместимость по разъему процессора LGA 771, иначе система может не стартовать или работать нестабильно на этапе интеграции.
