Артикул: MBD-X7DCL-i-O

Наличие уточняйте

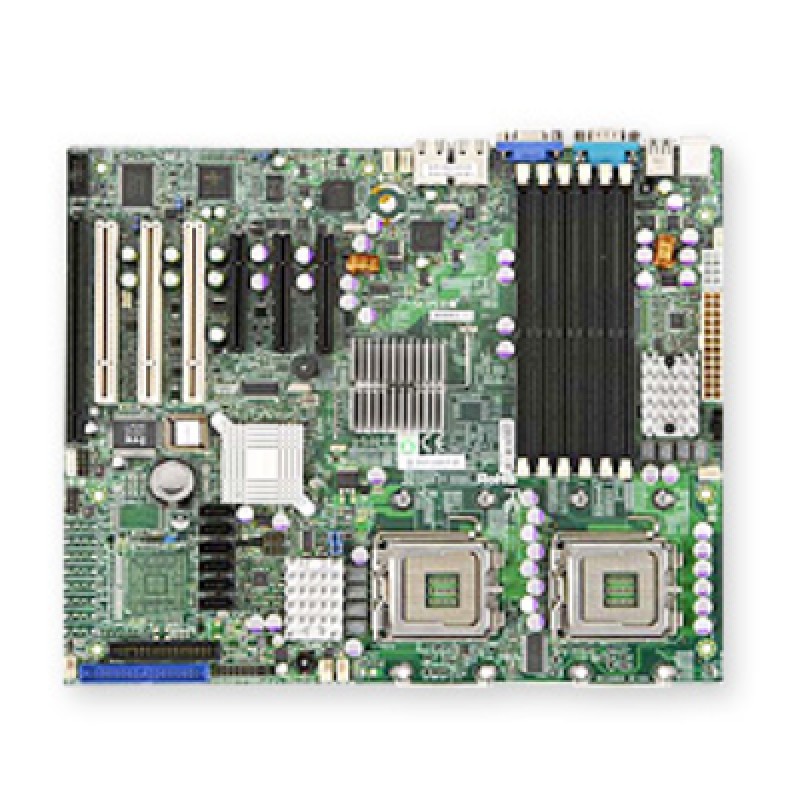

Материнская плата Supermicro MBD-⁠X7DCL-⁠i-⁠O ATX

Цена последней отгрузки со склада:

28 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DCL-i-O

Supermicro MBD-X7DCL-i-O - серверная материнская плата, предназначенная для построения платформ на базе процессоров Xeon с разъемом 2xLGA771. Модель относится к линейке комплектующих Supermicro и используется как основа для серверных систем, в которых важны поддержка двух процессоров, память DDR2 и расширенные возможности подключения накопителей и периферии. Для этой платы указаны ключевые параметры конфигурации: чипсет i5100, FSB1333, шесть слотов DDR2-667, шесть портов SATA, два сетевых порта Gigabit LAN, два слота PCI-E 8x, видеовыход VGA и форм-фактор ATX.

Обозначение MBD-X7DCL-i-O соответствует конкретной модификации серверной платы Supermicro. Такая плата подходит для сборки и модернизации серверов, где требуются стабильная работа системного узла, достаточный набор интерфейсов и совместимость с классической серверной архитектурой. Наличие двух сокетов LGA771, поддержки памяти DDR2-667 и встроенных сетевых интерфейсов делает ее практичной основой для серверной конфигурации с широкими возможностями подключения.

С учетом указанной конфигурации плата может применяться в серверных системах, где нужны два процессора Xeon, несколько SATA-накопителей и расширение через PCI-E. Серверный класс изделия и набор базовых характеристик позволяют использовать модель как системную основу для специализированных решений.

Функциональные возможности

При проектировании сервера на X7DCL-I сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0 / 1.5; 200-pin IPMI слот (SIMLC); ( опционально: AOC-SIMLC); Условие: KVM-over-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12.05" x 10" (30.6cm x 25.4cm).
  • Оперативная память: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs.
  • Тип и режимы памяти: 667/533MHz Register DDR2 ECC Один/Dual Rank SDRAM 72-bit, 240-pin DIMM с позолоченными контактами *.
  • Сеть: Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH9R SB SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот.
  • USB: 2x USB сзади портов; 3x USB Внутренний колодка; 5 Всего USB портов, 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0 / 1.5; 200-pin IPMI слот (SIMLC); ( опционально: AOC-SIMLC); Условие: KVM-over-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только.
  • Охлаждение: Всего of Шесть 4-pin вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pins (без регулировки оборотов); Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X7DCL-I подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; 667/533MHz Register DDR2 ECC Один/Dual Rank SDRAM 72-bit, 240-pin DIMM с позолоченными контактами *. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X7DCL-IДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-IДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DCL-3Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs; Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DCA-IДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/533MHz DDR2 ECC Register память; память must be populated в pairs; Intel Два 82573V/L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X7DCL-I. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X7DCL-i-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Шесть 240-pin DIMM разъёма; поддержка До 48GB 667/ 533MHz DDR2 ECC Register Один/Dual Rank память *; Два канал шина памяти; память must be populated в pairs
Ёмкость модулей DIMM
256MB, 512MB, 1GB, 2GB, 4GB, 8GB**
Контакты модуля памяти
240-pin
Тип и скорость памяти
667/533MHz Register DDR2 ECC Один/Dual Rank SDRAM 72-bit, 240-pin DIMM с позолоченными контактами *

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5100 (San Clemente) чипсет; Intel ICH9R
Количество процессорных разъёмов
2
Тактовый генератор
CK505 chip

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 колодка
Super I/O
Winbond W83627HG-AW chip
Видеовыход VGA
1x VGA порт
Графический контроллер
XGI Z9 с 32 MB of video память
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 3x USB Внутренний колодка; 5 Всего USB портов, 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
3x 32-bit PCI слоты
Слоты PCIe
2 (x8) PCI-e слоты; 1 (x4) PCI-e (using x8) слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [ 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12.05" x 10" (30.6cm x 25.4cm)
Условия эксплуатации
Рабочая температура: 10° до 35°C (50° до 95°F); Температура хранения: -40° до 70°C (-40° до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств(IDE-M, IDE-S) including CF card; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100; Compact Flash (40-pin разъём, IDE 1, Один канал) слот
Контроллер и порты SATA
Intel ICH9R SB SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB, 2.88 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть 4-pin вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pins (без регулировки оборотов); Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; Chipkill Поддержка
Контроль напряжений
Мониторинг для CPU ядер,+1.8V, +3.3V, +5V, ±12V, +3.3V Stdby, +5 Stdby, VBAT, HT, память, чипсет; CPU Core 6-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-state Indicator LED
Управление питанием
Управление питанием ACPI; Main Switch Override Mechansim; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Внутренний/External modem remote ring-on

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) v1.5 / 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0 / 1.5; 200-pin IPMI слот (SIMLC); ( опционально: AOC-SIMLC); Условие: KVM-over-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0/2.0/3.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.5

Отзывы о товаре

Карина Елисеева07.07.2025

5/5

Меняли старую плату на эту в двухпроцессорной машине. Сокет и DDR2 подошли под наш комплект, после сборки система увидела оба Xeon, а шесть SATA портов сразу пригодились под диски. Для старого сервера вышло очень к месту.

Плюсы товара

Оба процессора увиделись

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки нужно сделать, чтобы серверная материнская плата MBD-X7DCL-i-O корректно приняла ваши CPU из семейства Xeon с разъемом 2xLGA771?

Плата рассчитана на два процессора с разъемом 2xLGA771 и чипсет i5100, поэтому при подборе CPU ориентируйтесь на совпадение разъема и совместимость платформы. Иначе система может не запуститься или работать нестабильно.

Как ограничение по памяти DDR2-667 и поддержка 6 модулей влияет на проектирование конфигурации?

Плата поддерживает DDR2-667 и имеет шесть слотов памяти. При выборе конфигурации памяти важно подбирать модули под DDR2-667 и учитывать, что вы ограничены количеством слотов, поэтому распределение емкости между модулями нужно планировать заранее.

Если вы планируете хранение данных с подключением до 6 SATA-накопителей, как избежать проблем с подключением и кабельным планом?

Плата имеет 6 SATA-подключений, поэтому важно заранее спланировать количество накопителей и физическое размещение кабелей в корпусе. Несоответствие плану по дискам может привести к необходимости менять схему хранения или докупать доп. решения.

Что важно учесть по сети, если вам нужна связность через 2x Gigabit LAN и вы планируете сегментацию/агрегацию?

На плате предусмотрены два сетевых порта 2x Gigabit LAN. При настройке сети учитывайте, что возможности агрегации и маршрутизации зависят от вашей конфигурации коммутаторов и ОС, а также от того, как именно вы используете эти порты в инфраструктуре.

Какие ограничения по расширению через 2x PCI-E 8x есть при интеграции дополнительных контроллеров/адаптеров?

У платы заявлены два слота расширения PCI-E 8x. При проектировании добавления карт заранее оцените, какие именно адаптеры вы хотите установить и хватит ли слотов/линий под ваши контроллеры, чтобы не пришлось менять схему расширения.
