Артикул: MBD-X7SBi-LN4-TM-O
Наличие уточняйте

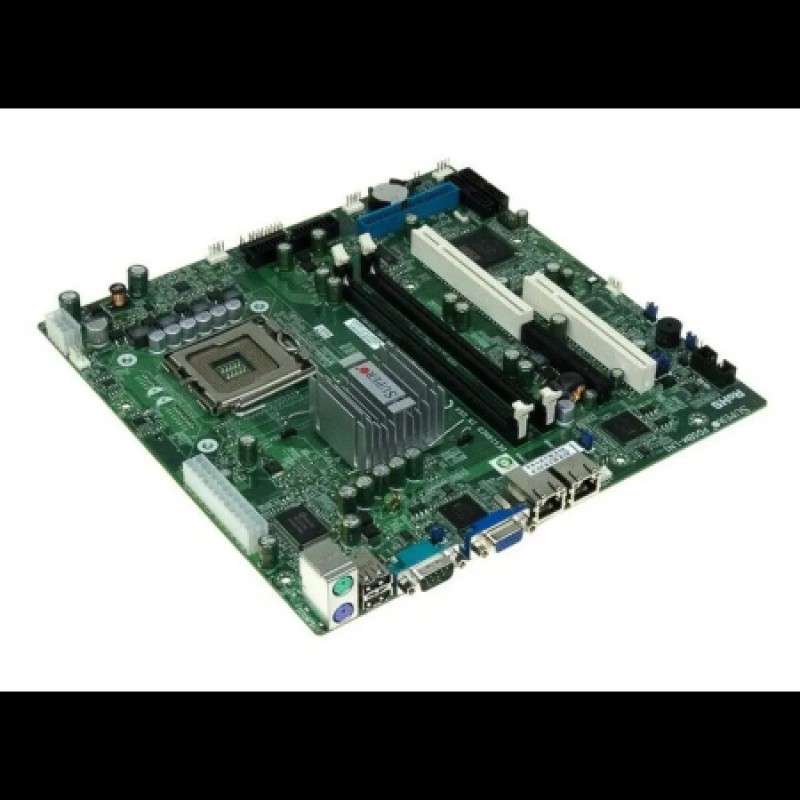

Материнская плата Supermicro MBD-X7SBi-LN4-TM-O
Цена последней отгрузки со склада:
70 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X7SBi-LN4-TM-O
Материнская плата Supermicro MBD-X7SBi-LN4-TM-O предназначена для серверных систем и относится к линейке комплектующих Supermicro для построения и модернизации совместимых платформ. Модель используется как базовый системный компонент, на котором строятся вычислительные конфигурации с подключением процессора, памяти, накопителей и периферийных устройств в зависимости от конкретной серверной сборки. Для подобных плат особенно важны точное соответствие форм-фактору, набору разъемов, поддерживаемым интерфейсам и требованиям к шасси, поэтому при подборе учитывают не только обозначение модели, но и конструктивное исполнение, компоновку и назначение в сервере.
Модель MBD-X7SBi-LN4-TM-O относится к серверному классу оборудования и подходит для задач, где требуется организовать стабильную работу системной платы в составе совместимого корпуса или серверного узла. Такое решение применяют в узлах хранения данных, сетевых платформах, офисных и промышленных серверах, а также в специализированных конфигурациях, где важны совместимость с серверной архитектурой и возможность установки компонентов по требованиям платформы. Поскольку материнская плата является основой системы, к ней предъявляются требования по подключению, размещению и общей интеграции с остальными узлами платформы.
Supermicro MBD-X7SBi-LN4-TM-O служит для построения серверной конфигурации с учетом требований к совместимости, размещению и подключению компонентов. При эксплуатации важны правильный подбор шасси, соответствие компоновке и использование в составе совместимой платформы, чтобы обеспечить корректную интеграцию всех узлов системы. Это изделие относится к категории серверных комплектующих и рассматривается как техническая основа для сборки или обновления серверного оборудования.
Функциональные возможности
При проектировании сервера на x7sbi-ln4 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN & опционально KVM-over-LAN Поддержка; SIMSO слот - Supermicro Intelligement Management; ( опционально: AOC-SIMSO-HTC, AOC-SIMSO+); Условие: AOC-SIMSO+ must use Выделенная LAN для KVM-over-LAN function. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается..
- Форм-фактор и габариты: ATX; 12" x 9.6 ", (30.48cm x 24.38 cm).
- Оперативная память: Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная ECC / non-ECC DDR2 800/667MHz память (Два канал).
- Тип и режимы памяти: DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами.
- Сеть: 4x Single-port Intel 82573V/L Gigabit PCI-Express Ethernet Controllers; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 4x RJ45 LAN портов.
- SATA: Intel ICH9R SATA2 (3 Gbps) контроллер Встроенный; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов (3 Gbps performance); Шесть SATA hard drives поддерживается.
- USB: 8x USB 2.0 / 1.1 compatible; 2 сзади портов + 2 колодки + 2 Встроенный разъёмы.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN & опционально KVM-over-LAN Поддержка; SIMSO слот - Supermicro Intelligement Management; ( опционально: AOC-SIMSO-HTC, AOC-SIMSO+); Условие: AOC-SIMSO+ must use Выделенная LAN для KVM-over-LAN function.
- Охлаждение: Всего of Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; состояние monitor с firmware / software скорость управление; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор разъём.
- Системная логика: Intel 3200 чипсет; ICH9R чипсет.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро x7sbi-ln4 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная ECC / non-ECC DDR2 800/667MHz память (Два канал); DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-512-200B, CSE-733TQ-465B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| x7sbi-ln4 | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная ECC / non-ECC DDR2 800/667MHz память (Два канал); 4x Single-port Intel 82573V/L Gigabit PCI-Express Ethernet Controllers; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 4x RJ45 LAN портов |
| X7SBI | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin слота DIMM; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов |
| X7SB4 | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов |
| X7SLA-L | Intel Atom 230 Single-Core 1.6GHz процессор | Два 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал); 1x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 1x RJ45 LAN порт |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата x7sbi-ln4. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Manual(s) MNL-0982 — 1 шт., Заглушка I/O MCP-260-0003-00 — 1 шт., Краткое руководство MNL-0982-QRG — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X7SBi-LN4-TM-O
Оперативная память
- Напряжение памяти
- 1.8V только
- Ёмкость и слоты памяти
- Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная ECC / non-ECC DDR2 800/667MHz память (Два канал)
- Ёмкость модулей DIMM
- 256 MB, 512 MB, 1 GB, 2GB
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.
- Сокет процессора
- LGA775; LGA771
- Чипсет
- Intel 3200 чипсет; ICH9R чипсет
- Количество процессорных разъёмов
- 1
- Системная шина
- 1333 / 1066 / 800 MHz system bus
- Тактовый генератор
- IC59LPRS511
Интерфейсы и расширение
- Super I/O
- Winbond 83627HF chip
- Видеовыход VGA
- Встроенный ATI ES1000 (32MB) graphics; 1x VGA порт
- Клавиатура и мышь
- Порты PS/2 клавиатуры и мыши
- Параллельный порт
- 1x ECP / EEP Parallel колодка
- Порты USB
- 8x USB 2.0 / 1.1 compatible; 2 сзади портов + 2 колодки + 2 Встроенный разъёмы
- Последовательные порты
- 1x Fast UART 16550 serial порт; 1x Внутренний колодка
- Сетевые контроллеры
- 4x Single-port Intel 82573V/L Gigabit PCI-Express Ethernet Controllers; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45
- Сетевые порты
- 4x RJ45 LAN портов
- Слоты PCI
- 1 32 bit PCI слот
- Слоты PCI-X
- 1 64 bit PCI-X 133 Mhz слот
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: Manual(s) MNL-0982
- 1 шт.; Материнская плата Manual для X7SBi-LN4
- Комплект: Заглушка I/O MCP-260-0003-00
- 1 шт.; Заглушка I/O для X7SBi-LN4
- Комплект: Краткое руководство MNL-0982-QRG
- 1 шт.; Краткое руководство
- Условия совместимости
- для a general system, a 420W (minimum) ATX12V power supply [8-pin +12V и 24-pin is recommended до assure system stability].
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6 ", (30.48cm x 24.38 cm)
- Условия эксплуатации
- Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- ATX
Накопители
- IDE
- Один EIDE канал Поддержка до двух UDMA IDE устройств; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
- Порты Serial ATA
- Intel ICH9R SATA2 (3 Gbps) контроллер Встроенный; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов (3 Gbps performance); Шесть SATA hard drives поддерживается
- Разъём дисковода
- 1 Floppy контроллер; 1.44 MB
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; состояние monitor с firmware / software скорость управление; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор разъём
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер +1.8V, +3.3V, +5V, ±12V, 3.3V дежурное питание, 5V дежурное питание, VBAT; CPU 4-фазный регулятор напряжения с автоматическим определением от 0.8375V-1.6000V; Настройка множителя CPU при поддержке процессором
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Thermal Monitor (TM2) Поддержка; PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; Suspend state indicator LED; +5 Индикатор дежурного питания
- Управление питанием
- Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания; Внутренний/External modem remote ring-on; Suspend to RAM(STR)
Управление и безопасность
- Программное обеспечение управления
- опционально IPMI (Intelligent Platform Management Interface) 2.0; SuperDoctor III; Watch Dog; NMI; W83793 H/W Monitor
- Тип BIOS
- 16Mb Flash EEPROM с Phoenix BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN & опционально KVM-over-LAN Поддержка; SIMSO слот - Supermicro Intelligement Management; ( опционально: AOC-SIMSO-HTC, AOC-SIMSO+); Условие: AOC-SIMSO+ must use Выделенная LAN для KVM-over-LAN function
- Функции BIOS
- Plug and Play (PnP); DMI 2.3 Поддержка; PCI 2.2; ACPI 1.0/2.0; Поддержка USB-клавиатуры; SMBIOS 2.3
Отзывы о товаре
Вопросы о товаре
Какие условия совместимости по шасси и сборке нужно проверить, прежде чем менять плату MBD-X7SBi-LN4-TM-O в существующем сервере?
На что обратить внимание при планировании модернизации: как понять, что плата будет поддерживать подключение нужных подсистем в составе сервера?
Почему при покупке этой материнской платы важно не ограничиваться одним названием модели, а проверять конструктив для вашего корпуса/узла?
Если плата используется как замена «в процессе эксплуатации», какие типичные ошибки ведут к проблемам после установки?
Подходит ли плата для сценариев «сборка нового сервера» или «обновление существующего», и что это значит для подготовки проекта?
