Артикул: MBD-X7SLA-L-O

Наличие уточняйте

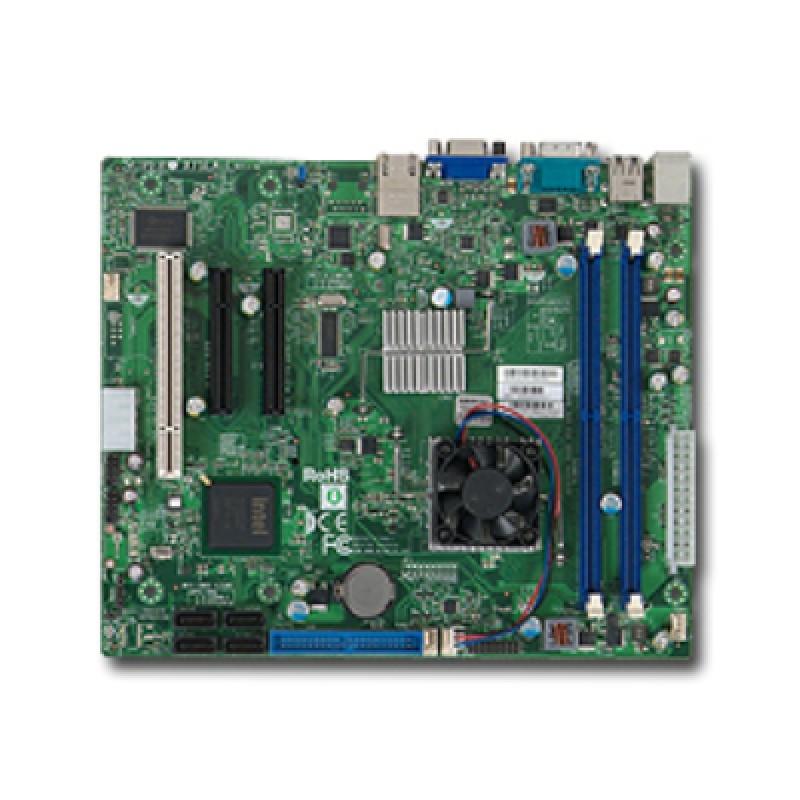

Материнская плата Supermicro MBD-⁠X7SLA-⁠L-⁠O

Цена последней отгрузки со склада:

20 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7SLA-L-O

Supermicro MBD-X7SLA-L-O — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X7SLA-L. Процессорная платформа: Intel Atom 230 Single-Core 1.6GHz процессор.

Формат платы — FlexATX. Её габариты составляют 9" x 7.5" (22.86cm x 19.05cm). Системная логика: Intel 945GC + ICH7R; Realtek RTL8111C-GR. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Два 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал). Поддерживаемый тип и режимы RAM: DDR2 667*/533/400MHz небуферизованная, non-ECC SDRAM, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 1x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 1x RJ45 LAN порт. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X7SLA-L задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Atom 230 Single-Core 1.6GHz процессор.
  • Форм-фактор и габариты: FlexATX; 9" x 7.5" (22.86cm x 19.05cm).
  • Оперативная память: Два 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал).
  • Тип и режимы памяти: DDR2 667*/533/400MHz небуферизованная, non-ECC SDRAM, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 1x RJ45 LAN порт.
  • SATA: Intel ICH7R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); Четыре Serial ATA портов ( 3Gbps); Четыре SATA hard drives поддерживается.
  • PCIe: 1 (x8) PCI-Express слот; 1 (x4) PCI-Express (в физическом слоте x8).
  • USB: 7x USB 2.0 / 1.1 compatible; 2 сзади + 3 колодки (5 портов).
  • Охлаждение: Всего of Четыре 4-pin разъёмы вентиляторов; 4 x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; состояние monitor для on / off управление; Поддержка 3-pin вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор conn..
  • Системная логика: Intel 945GC + ICH7R; Realtek RTL8111C-GR.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X7SLA-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom 230 Single-Core 1.6GHz процессор. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Два 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал); DDR2 667*/533/400MHz небуферизованная, non-ECC SDRAM, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-502L-200B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X7SLA-LIntel Atom 230 Single-Core 1.6GHz процессорДва 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал); 1x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 1x RJ45 LAN порт
X7SLA-HIntel Atom 330 2-ядерные 1.6GHz процессорДва 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал); 2x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт
X7SPA-HIntel Atom D510 процессорДва 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт
X7DVL-LДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs; Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X7SLA-L. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят I/O Cable 1 CBL-0044L — 2 шт., I/O Cable 2 CBL-036L-03 — 1 шт., Driver Disk CDR-X7-UP — 1 шт., Заглушка I/O CSE-PT2L — 1 шт., Screw Bag FST-SCRW-0010 — 1 шт., Manual MNL-1097 — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, CBL-036L-03. Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X7SLA-L-O

Оперативная память

Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Два 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал)
Ёмкость модулей DIMM
256 MB, 512 MB, 1 GB, 2GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR2 667*/533/400MHz небуферизованная, non-ECC SDRAM, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Atom 230 Single-Core 1.6GHz процессор
Чипсет
Intel 945GC + ICH7R; Realtek RTL8111C-GR
Количество процессорных разъёмов
1
Системная шина
533 MHz system bus
Тактовый генератор
CK505

Интерфейсы и расширение

Super I/O
Winbond 83627DHG-P chip
Видеовыход VGA
Intel GMA950
Графический контроллер
Встроенный GMA950 video
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
7x USB 2.0 / 1.1 compatible; 2 сзади + 3 колодки (5 портов)
Последовательные порты
1x Fast UART 16550 serial порт
Сетевые контроллеры
1x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45
Сетевые порты
1x RJ45 LAN порт
Слоты PCI
1x 32-bit 33MHz PCI (5V) слоты
Слоты PCIe
1 (x8) PCI-Express слот; 1 (x4) PCI-Express (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Driver Disk CDR-X7-UP
1 шт.; DRIVER CD для X7 UP MOTHERBOARDS
Комплект: I/O Cable 1 CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-036L-03
1 шт.; 18" ATA 133/100/66 3-DROP TPE CABLE, PBF
Комплект: Manual MNL-1097
1 шт.; X7SLA-L / X7SLA-H MANUAL
Комплект: Screw Bag FST-SCRW-0010
1 шт.; STAND-OFF, H=3MM, 2PCS/BAG
Комплект: Заглушка I/O CSE-PT2L
1 шт.; Q Заглушка I/O 3200-1A, PB FREE

Конструкция и условия эксплуатации

Габариты
9" x 7.5" (22.86cm x 19.05cm)
Соответствие FCC
Class B
Условия эксплуатации
Рабочая температура: 0°до 50°C; Температура хранения: -40°до 70°C; Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
FlexATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SATA
Intel ICH7R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только)
Порты Serial ATA
Четыре Serial ATA портов ( 3Gbps); Четыре SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Четыре 4-pin разъёмы вентиляторов; 4 x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; состояние monitor для on / off управление; Поддержка 3-pin вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор conn.
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, +12V, +3.3V дежурное питание, VBAT, память, чипсет; CPU Core 1-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.6000V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 4 x разъёмы вентиляторов; Измерение температуры через I2C; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
ACPI/APM Управление питанием; Принудительное выключение кнопкой питания; Suspend to RAM (STR); Управление включением после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программное обеспечение управления
SuperDoctor III; Watch Dog
Тип BIOS
8Mb Flash EEPROM с AMI BIOS
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0 / 2.0 / 3.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Валентин Морозов08.04.2026

5/5

Материнскую плату брали для старого сервера на LGA775. После замены система увидела DDR3 память и сразу выдала картинку через встроенное видео, так что запуск занял минимум времени. Для ремонта такого возраста это очень полезная плата.

Плюсы товара

Старый сервер ожил после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по процессору нужны, чтобы сборка на LGA775 и Intel G45 соответствовала требуемому поколению?

Плата рассчитана на сокет LGA775 и чипсет Intel G45, поэтому нужно подбирать процессор под этот сокет и убедиться, что он относится к поддерживаемому поколению платформы. Это снижает риск нестарта и нестабильной работы.

Какие ограничения по памяти DDR3 DIMM и доступному объёму 8 ГБ могут повлиять на планируемую нагрузку?

Поддерживаются DDR3 DIMM, 4 слота и максимальный объём 8 ГБ. Если проект требует больше оперативной памяти или другого количества модулей, придётся корректировать конфигурацию.

Как наличие встроенной графики Intel GMA X4500 поможет на этапе первичного запуска и что может не закрыть?

Встроенный видеоадаптер позволяет начать работу без отдельной видеокарты в базовых сценариях. Если для вашей задачи нужна дискретная графика, встроенная подсистема может быть недостаточной, и это нужно учитывать до покупки.

Какие риски по питанию важно исключить при сборке: нужны ли обе линии 24-pin и 8-pin?

Плата требует питание по 24-pin и питание процессора по 8-pin. Перед сборкой нужно проверить, что ваш блок питания и кабели обеспечивают оба подключения, иначе запуск может не состояться.

Почему при выборе этой платы для модернизации важно учитывать и DDR3, и интерфейсы питания, а не только сокет LGA775?

Для системы критично совпадение не только по сокету (LGA775), но и по типу памяти DDR3 DIMM и по схемам питания 24-pin/8-pin. Если хотя бы один из этих элементов не соответствует, модернизация упрётся в несовместимость комплектующих.
