Артикул: MBD-X7DVL-L-O

Наличие уточняйте

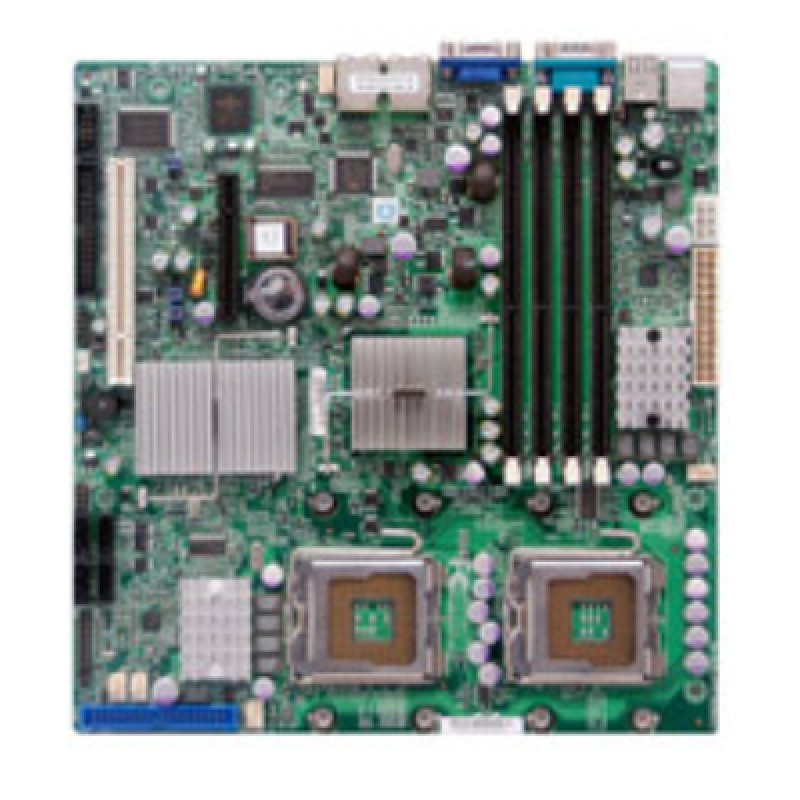

Supermicro MBD-⁠X7DVL-⁠L-⁠O материнская плата серверная

Цена последней отгрузки со склада:

38 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DVL-L-O

Материнская плата Supermicro MBD-X7DVL-L-O предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X7DVL-L. Поддерживаемая процессорная конфигурация: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.

Формат платы — Проприетарный. Её габариты составляют 9.6" x 10" (24.4cm x 25.4cm). Системная логика: Intel 5000V (Blackford VS) чипсет; MCH + ESB2. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs. Поддерживаемый тип и режимы RAM: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X7DVL-L сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Проприетарный; 9.6" x 10" (24.4cm x 25.4cm).
  • Оперативная память: Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Четыре Serial ATA портов; Четыре SATA hard drives поддерживается.
  • PCIe: 1 (x8) PCI-e слот.
  • USB: 2x USB сзади портов; 1x USB Внутренний колодки для 2 портов; Всего 4 USB 2.0 Compliant / 1.1 Compliant.
  • Охлаждение: Всего of five 4-pin и 3-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel 5000V (Blackford VS) чипсет; MCH + ESB2.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X7DVL-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-811TQ-520B, CSE-825MTQ-R700LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X7DVL-LДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs; Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-IДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DVL-3Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X7DVL-L. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X7DVL-L-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs
Ёмкость модулей DIMM
256 MB, 512 MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000V (Blackford VS) чипсет; MCH + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus
Тактовый генератор
ICS932S401EGLF

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HG chip
Видеовыход VGA
1x VGA порт
Графический контроллер
XGI Volari?Z7 16MB
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 1x USB Внутренний колодки для 2 портов; Всего 4 USB 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
1x 32-bit 33MHz PCI (5 V) слоты
Слоты PCIe
1 (x8) PCI-e слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
до ensure system stability, a 420W (minimum) ATX power supply [8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
9.6" x 10" (24.4cm x 25.4cm)
Соответствие FCC
Passed до meet FCC standard requirement
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств (IDE-M, IDE-S); поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SATA
Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Четыре Serial ATA портов; Четыре SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of five 4-pin и 3-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер,+1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT; 4-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 5x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-state indicator LED; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.3; PCI 2.2; ACPI 1.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Валентин Ушаков11.06.2025

5/5

Ставили эту плату в старый сервер с двумя Xeon, чтобы оживить машину без лишних переделок. Память и два контроллера сети увиделись сразу, после запуска загрузка прошла спокойно. Для такой возрастной платформы это прям хороший вариант, особенно когда нужен встроенный VGA для первичной настройки.

Плюсы товара

Память и сеть появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по процессорной части нужно проверить, чтобы плата SuperMicro MBD-X7DVL-L-O корректно завелась в серверной сборке?

Плата рассчитана на двухпроцессорную конфигурацию и использует сокет LGA771 (2 шт.), поэтому в подборе важно, чтобы выбранные CPU соответствовали этому сокету и поддерживалась схема с двумя процессорами.

Какую часть сетевой настройки стоит учитывать заранее, если используете встроенные 2 гигабитных LAN на MBD-X7DVL-L-O?

Так как на плате есть два гигабитных LAN, при проектировании сети оцените, хватит ли этих интерфейсов для вашей топологии; если нужны дополнительные порты/функции, может потребоваться расширение через PCI-E.

Какие риски по подсистеме памяти возникают при выборе конфигурации под MBD-X7DVL-L-O?

Плата поддерживает DDR2-667 и имеет 4 слота памяти, поэтому при сборке нужно подбирать модули и схему заполнения под эту память/лимиты слотов, иначе можно получить несовместимость по режимам или неправильную конфигурацию.

Как выбрать накопители под MBD-X7DVL-L-O, чтобы не столкнуться с проблемами подключения?

Плата имеет 4 порта SATA, поэтому при выборе дисков заранее проверьте, что используемые накопители рассчитаны на подключение по SATA к таким портам (для ваших задач и контроллеров).

Зачем инженеры проверяют наличие VGA при первичной настройке серверов на MBD-X7DVL-L-O?

Наличие встроенного VGA-выхода помогает упростить первичную установку и сервисный доступ; это снижает риск, что без видеовывода система сложнее диагностируется на этапе запуска.
