Артикул: MBD-X8DTL-6-O

Наличие уточняйте

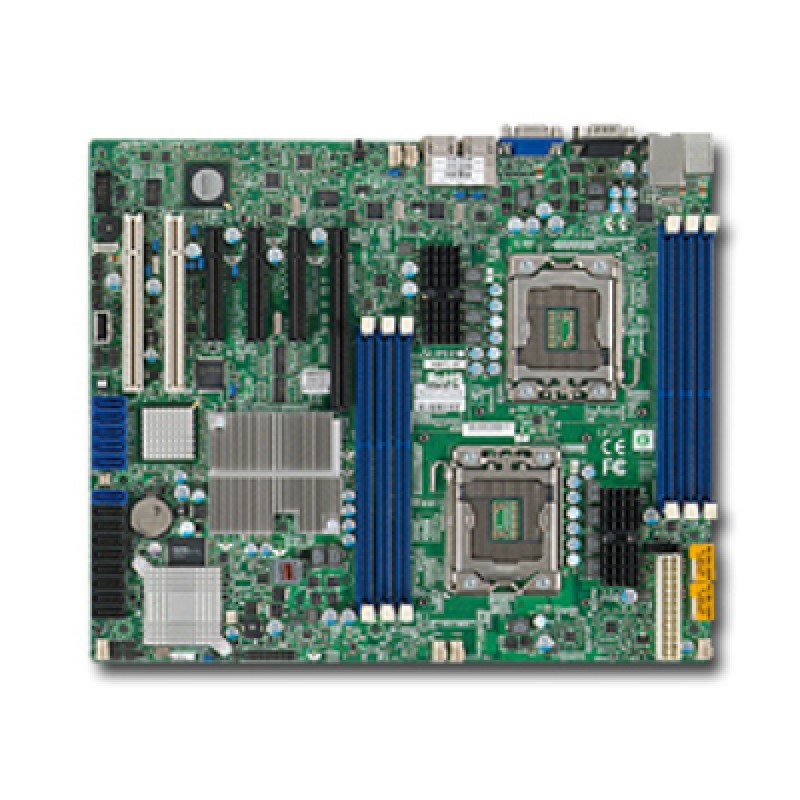

Материнская плата Supermicro MBD-⁠X8DTL-⁠6-⁠O

Цена последней отгрузки со склада:

29 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DTL-6-O

Материнская плата Supermicro MBD-X8DTL-6-O рассчитана на серверные системы на базе процессоров Intel Xeon 5500 Series с двумя сокетами LGA1366. Это платформа формата ATX, ориентированная на построение производительных рабочих узлов и серверов начального и среднего уровня, где требуется поддержка двух процессоров, большой ёмкости памяти и широкого набора интерфейсов для накопителей и подключения периферии. Конфигурация с чипсетом Intel 5520 и дополнительным контроллером, поддерживающим массив портов SATA, делает плату подходящей для систем хранения, виртуализации и задач, связанных с постоянной сетевой и дисковой нагрузкой.

Модель поддерживает шесть слотов DDR3, восемь портов SAS2 и шесть портов SATA, а также встроенный видеовыход VGA и два гигабитных сетевых интерфейса. Такой набор позволяет строить универсальные серверные конфигурации без необходимости в избыточных платах расширения на старте. Наличие серверных функций Supermicro и возможности удалённого обслуживания делает её удобной для установки в стойки и корпусные решения, где требуется контроль состояния системы и надёжная базовая платформа.

Supermicro MBD-X8DTL-6-O подходит для задач, в которых важны вычислительная плотность, многопоточность, поддержка нескольких накопителей и стабильная работа в серверной среде. Это практичная материнская плата для сервисных узлов, файловых серверов, систем хранения и других конфигураций, где нужны два процессора Xeon, несколько каналов памяти и разъёмы для дисковой подсистемы.

Функциональные возможности

При проектировании сервера на X8DTL-6 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.5cm x 25.4cm).
  • Оперативная память: 6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • SAS: Broadcom 6Gb/s SAS 2008 RAID 0, 1, 10 Поддержка (опционально: AOC-SAS2-RAID5-KEY) RAID 5 Поддержка; 8x 6Gb/s SAS / SATA портов.
  • PCIe: 1 (x8) PCI-E 2.0 (1 в физическом слоте x16); 2 (x4) PCI-E 2.0 (в физическом слоте x8); 1 (x4) PCI-E (в физическом слоте x8).
  • USB: 2x USB сзади портов; 1x USB Встроенный; 2x USB Внутренний колодки; Всего 5 USB 2.0 Compliant.
  • Охлаждение: Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только).

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X8DTL-6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-826TQ-R800LPB, CSE-833T-R760B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X8DTL-6Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DTL-6FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTL-IДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DTL-3Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X8DTL-6. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят I/O Cable 1 CBL-0044L — 8 шт., Заглушка I/O MCP-260-00027-0N — 1 шт., Manual MNL-1137-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X8DTL-6-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35V
Ёмкость и слоты памяти
6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5500 (Tylersburg) чипсет; ICH10R + IOH-24D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка (Option)
Super I/O
Winbond 83627DHG-P chip
Видеовыход VGA
1x VGA порт
Графический контроллер
Matrox G200eW
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 1x USB Встроенный; 2x USB Внутренний колодки; Всего 5 USB 2.0 Compliant
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
2x 33MHz PCI слоты
Слоты PCIe
1 (x8) PCI-E 2.0 (1 в физическом слоте x16); 2 (x4) PCI-E 2.0 (в физическом слоте x8); 1 (x4) PCI-E (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
8 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Manual MNL-1137-QRG
1 шт.; X8DTL-6/-6F/-L/-6L Краткое руководство
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.5cm x 25.4cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SAS
Broadcom 6Gb/s SAS 2008 RAID 0, 1, 10 Поддержка (опционально: AOC-SAS2-RAID5-KEY) RAID 5 Поддержка; 8x 6Gb/s SAS / SATA портов
Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только)
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 4-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 6x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Станислав Игнатов22.03.2025

5/5

Плату поставили в сервер вместо старой, и система увидела оба процессора без лишних шагов. DDR3 тоже определилась сразу, так что после сборки долго возиться не пришлось. Для обновления старого железа вышло удачно.

Плюсы товара

Оба процессора определились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по процессорной части и формату корпуса нужно сделать, чтобы плату можно было корректно установить в серверную сборку?

Плата рассчитана на 2 процессора Intel Xeon 5500 Series в сокете LGA1366 и имеет форм-фактор ATX. Перед заказом убедитесь, что выбранный корпус поддерживает ATX и что в проекте предусмотрены именно LGA1366-процессоры и требуемая платформа.

Хватит ли встроенной дисковой подсистемы для планируемого количества накопителей и какие ограничения по интерфейсам могут возникнуть?

Встроенно предусмотрено 8 портов SAS2 и 6 портов SATA. Это позволяет строить дисковую схему в этих пределах, но если требуются другие типы интерфейсов или больше дисков, потребуется дополнительная логика/планирование конфигурации.

Если в вашей задаче важны отдельные сетевые контуры, как ограничение по числу интерфейсов повлияет на проект сети?

На плате два гигабитных сетевых интерфейса (2 x Gigabit LAN). Для разнесения контуров это удобно, но количество независимых гигабитных портов ограничено двумя — если нужно больше сегментов на уровне L2/L3, придётся предусмотреть расширение.

Какой сценарий первичного доступа к системе можно ожидать, если вы делаете сборку без внешней видеокарты?

На плате есть встроенный видеовыход VGA. Это позволяет выполнить первичную настройку и локальный доступ через монитор без отдельной видеокарты, если вам подходит VGA.

Какие узкие места по масштабированию по памяти и слотам может заранее ограничить выбранная материнская плата?

На плате 6 слотов под DDR3. При росте нагрузки или планировании объёма памяти это может стать ограничением по максимальной конфигурации, поэтому при проектировании учитывайте, что масштабирование по памяти упирается в число слотов.
