Артикул: MBD-X8DTU-6TF+-B

Наличие уточняйте

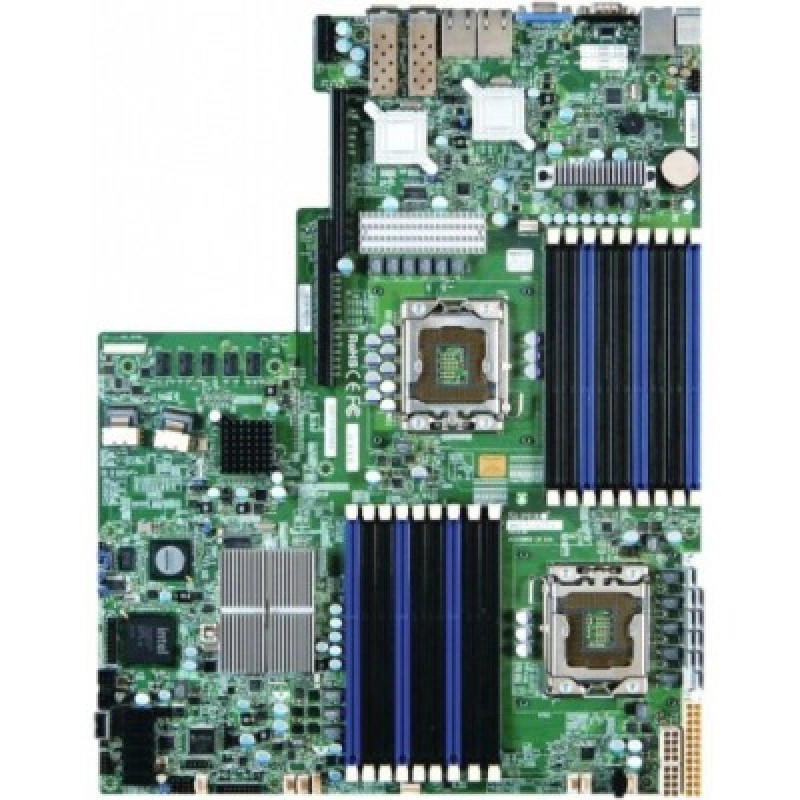

Supermicro MBD-⁠X8DTU-⁠6TF+-⁠B материнская плата LGA 1366

Цена последней отгрузки со склада:

31 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DTU-6TF+-B

Материнская плата Supermicro MBD-X8DTU-6TF+-B предназначена для серверных платформ и является базовым компонентом, на котором строится работа вычислительного узла. Модель Supermicro MBD-X8DTU-6TF+-B относится к серверным материнским платам и используется для установки процессора, памяти, накопителей и дополнительных модулей в совместимых системах. Код 5520 S1366 PROP. BLK в исходной записи указывает на платформенную совместимость с процессорным разъемом LGA 1366 и чипсетом 5520, что помогает точнее описать назначение платы и ее класс в серверной линейке.

Эта модификация применима в серверных сборках, где требуется надежная аппаратная основа для обработки данных, размещения компонентов и подключения периферии. Плата подходит для конфигураций с профессиональным серверным оборудованием, в которых важны совместимость с платформой, набор системных возможностей и правильное распределение нагрузки между узлами. Для каталога это специализированная серверная материнская плата Supermicro, ориентированная на совместимые корпуса и серверные шасси.

Supermicro MBD-X8DTU-6TF+-B используют как основу серверной системы в инфраструктурных и корпоративных задачах. Модель поддерживает построение конфигураций, где центральным элементом выступает материнская плата с конкретной аппаратной платформой и обозначением совместимого процессорного разъема. Это решение относится к классу профессиональных серверных комплектующих и не предназначено для бытового применения.

Функциональные возможности

Функциональность X8DTU-6TF+ проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Проприетарный; 12.8" x 16.5" (32.5cm x 41.9cm).
  • Оперативная память: 18x 240-pin слота DIMM; поддержка До 288GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82599ES Двухпортовый 10 Gigabit Ethernet-контроллер с 2 SFP+ interfaces; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 2x SFP+ LAN порт; 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • SAS: Broadcom 2108 SAS (6Gb/s) w/ Hardware RAID Поддержка; поддержка До 16 устройств RAID 0, 1, 5, 6, 10, 50, 60 Поддержка BBU (battery backup) extension kit (опционально) Встроенный 512MB cache; 8x 6Gb/s SAS / SATA портов с 2 I-PASS разъёмы.
  • PCIe: 1 (x16) PCI-E 2.0 by Райзер card; 1 (x4) PCI-E 2.0 by Райзер card; для 2U configuration, Please go до UIO Райзер Cards page.
  • USB: 2x USB сзади портов; 1x USB Встроенный; 3x USB Внутренний колодки; Всего 6 USB 2.0 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X8DTU-6TF+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 18x 240-pin слота DIMM; поддержка До 288GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X8DTU-6TF+Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:18x 240-pin слота DIMM; поддержка До 288GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82599ES Двухпортовый 10 Gigabit Ethernet-контроллер с 2 SFP+ interfaces; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 2x SFP+ LAN порт; 1x RJ45 Выделенная LAN IPMI порт
X8DTU-FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTL-6FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTH-6FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X8DTU-6TF+. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00038-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00038-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X8DTU-6TF+-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35V
Ёмкость и слоты памяти
18x 240-pin слота DIMM; поддержка До 288GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5520 (Tylersburg) чипсет; ICH10R + IOH-36D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83827HF chip
Видеовыход VGA
1x VGA порт
Графический контроллер
Matrox G200eW
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 1x USB Встроенный; 3x USB Внутренний колодки; Всего 6 USB 2.0 Compliant
Сетевые контроллеры
Intel 82599ES Двухпортовый 10 Gigabit Ethernet-контроллер с 2 SFP+ interfaces; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2x RJ45 LAN портов; 2x SFP+ LAN порт; 1x RJ45 Выделенная LAN IPMI порт
Слоты PCIe, PCI-X и UIO
1 (x16) PCI-E 2.0 by Райзер card; 1 (x4) PCI-E 2.0 by Райзер card; для 2U configuration, Please go до UIO Райзер Cards page

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00038-0N
1 шт.; 1U/2U UIO Заглушка I/O для X8DTU-6T+
Условия и ограничения
This Плата does not Поддержка LRDIMM память.
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12.8" x 16.5" (32.5cm x 41.9cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SAS
Broadcom 2108 SAS (6Gb/s) w/ Hardware RAID Поддержка; поддержка До 16 устройств RAID 0, 1, 5, 6, 10, 50, 60 Поддержка BBU (battery backup) extension kit (опционально) Встроенный 512MB cache; 8x 6Gb/s SAS / SATA портов с 2 I-PASS разъёмы
Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только)
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 6-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Валерия Соколова16.07.2025

5/5

Старую серверную плату заменили на эту в совместимом корпусе. После старта увидели процессор, память и сетевые порты, дальше уже только проверили загрузку. Плата пригодилась как основа для старого узла.

Плюсы товара

Быстро увиделась память

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по платформе нужно сделать, чтобы материнская плата MBD-X8DTU-6TF+-B (5520, LGA 1366) корректно встала в серверную сборку?

Нужно сверить, что ваша серверная платформа и процессорная подсистема соответствуют платформе 5520 и разъему LGA 1366, а также что сборка ориентирована на совместимые серверные шасси/корпуса Supermicro.

На что обратить внимание в проекте, если вы строите серверный узел вокруг MBD-X8DTU-6TF+-B как базового компонента?

Так как плата является основой серверной системы, важно корректно подобрать процессорную часть (5520/LGA 1366) и заранее спланировать установку памяти и накопителей под вашу конфигурацию, чтобы базовый узел работал стабильно в рамках совместимого шасси.

Какие ошибки чаще всего приводят к проблемам при замене материнской платы на MBD-X8DTU-6TF+-B в существующем сервере?

Главная ошибка — ориентироваться только на «похожий форм-фактор» и не сверить платформу и разъем: MBD-X8DTU-6TF+-B рассчитана на 5520 и LGA 1366, поэтому замена без проверки этих условий может сорвать запуск и сборку.

Какая логика выбора помогает понять, что MBD-X8DTU-6TF+-B подходит именно для вашей задачи, а не «просто серверная плата»?

Выбирайте эту плату как базу, когда вам нужна конкретная аппаратная платформа под 5520 и LGA 1366 в конфигурации Supermicro, а также требуется собрать узел с корректной установкой компонентов (процессор/память/накопители) в совместимом шасси.

Какие вопросы по внедрению стоит обсудить, чтобы эксплуатация сервера на MBD-X8DTU-6TF+-B не уперлась в несовпадение базовых условий?

Перед запуском обсудите, что процессорная часть соответствует 5520/LGA 1366, а также что шасси/корпус и сборка сделаны под совместимые серверные системы Supermicro. Это снижает риск нестыковок на этапе установки и дальнейшей работы.
