Артикул: MBD-X8QB6-F-B
Наличие уточняйте

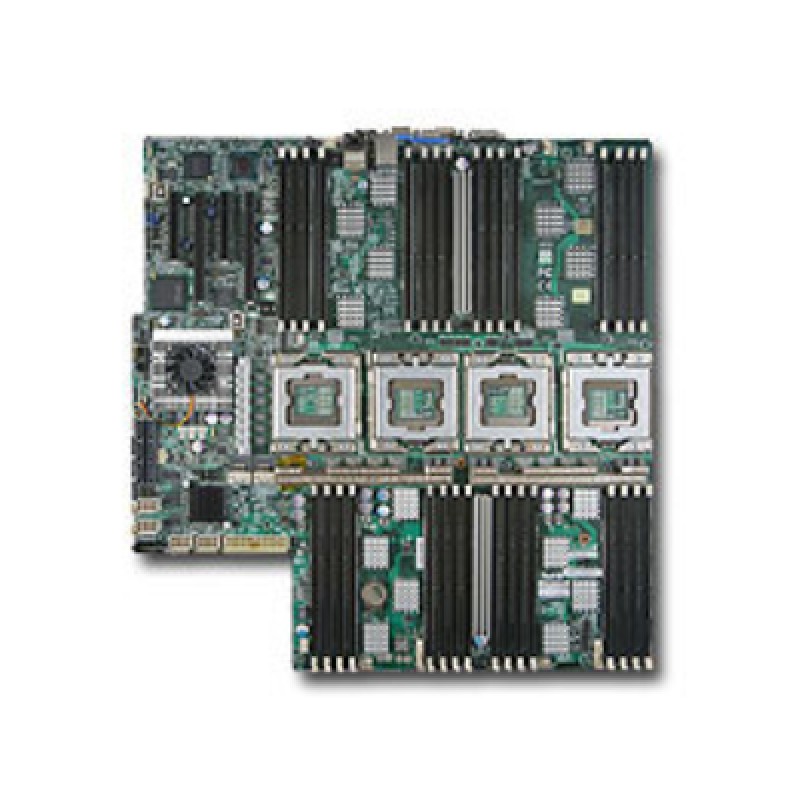

Материнская плата Supermicro MBD-X8QB6-F-B
Цена последней отгрузки со склада:
49 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X8QB6-F-B
Материнская плата Supermicro MBD-X8QB6-F-B относится к серверным комплектующим и предназначена для построения совместимой серверной системы на базе платформы Supermicro. Модель ориентирована на использование в составе серверных решений, где важны стабильная работа, корректная установка в подходящее шасси и соответствие аппаратной платформе. Для такой категории товара особенно значимы точное совпадение модели, форм-фактор, набор разъемов, поддерживаемые процессорные и системные компоненты, а также совместимость с корпусом и другими узлами сервера.
Эта плата используется как основа серверной сборки и связывает между собой процессорную подсистему, память, накопители, интерфейсы ввода-вывода и элементы управления платформой. В серверных конфигурациях подобный компонент выбирают с учетом требуемой архитектуры, типа монтажа, возможностей расширения и набора встроенных контроллеров. Для корректного подбора важно учитывать не только сам артикул, но и конструктивные параметры платы, тип сокета, поколение платформы и назначение в составе серверной системы.
Материнская плата Supermicro MBD-X8QB6-F-B подходит для задач, где требуется собрать или обслуживать серверную платформу с совместимыми комплектующими Supermicro. При замене или модернизации серверного узла важно сохранять соответствие по форм-фактору, крепежу, интерфейсам и электрическим параметрам. Такой подход позволяет использовать плату в составе систем, где приоритетом являются предсказуемая совместимость, стабильность и корректная интеграция всех компонентов.
Функциональные возможности
Практическая задача X8QB6-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Четыре 1567-pin LGA разъёма; поддержка До Четыре Intel Xeon 64-bit процессор(ы) of same type below:; Intel Xeon процессоры 7500 серии (8-core, codename Nehalem-EX) и new поколения Intel Xeon процессоры E7-4800 family (10-core, codename Westmere-EX).
- Форм-фактор и габариты: Проприетарный; 16.4" x 16.79" (41.66cm x 42.65cm).
- Оперативная память: 32x 240-pin слота DIMM; поддержка До 1024 GB 1066 / 978 / 800MHz DDR3 ECC регистровая память; память Mirroring поддерживается.
- Тип и режимы памяти: 1333 * / 1066 / 978 / 800MHz ECC регистровая DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: Intel 82576 Двухпортовый Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 3x RJ45 LAN портов.
- SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
- SAS: Broadcom 6Gb/s SAS 2108 (512MB cache) RAID 0, 1, 5, 6, 10, 50, 60 Поддержка BBU (battery backup) extension kit (опционально); 8x 6Gb/s SAS / SATA портов.
- PCIe: 2 (x16) PCI-E 2.0 или 1 (x16) PCI-E 2.0 + 2 (x8) PCI-E 2.0 или 4 (x8) PCI-E 2.0 слоты.
- USB: 2x USB сзади портов; 2x USB Внутренний колодки (3 портов); Всего 5 USB 2.0 Compliant.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X8QB6-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Четыре 1567-pin LGA разъёма; поддержка До Четыре Intel Xeon 64-bit процессор(ы) of same type below:; Intel Xeon процессоры 7500 серии (8-core, codename Nehalem-EX) и new поколения Intel Xeon процессоры E7-4800 family (10-core, codename Westmere-EX). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 32x 240-pin слота DIMM; поддержка До 1024 GB 1066 / 978 / 800MHz DDR3 ECC регистровая память; память Mirroring поддерживается; 1333 * / 1066 / 978 / 800MHz ECC регистровая DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-848A-R1K62B, CSE-848E16-R1K62B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X8QB6-F | Четыре 1567-pin LGA разъёма; поддержка До Четыре Intel Xeon 64-bit процессор(ы) of same type below:; Intel Xeon процессоры 7500 серии (8-core, codename Nehalem-EX) и new поколения Intel Xeon процессоры E7-4800 family (10-core, codename Westmere-EX) | 32x 240-pin слота DIMM; поддержка До 1024 GB 1066 / 978 / 800MHz DDR3 ECC регистровая память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 3x RJ45 LAN портов |
| X8SI6-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8DT6-F | Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| x8qbe-f | Четыре 1567-pin LGA разъёма; поддержка До Четыре Intel Xeon 64-bit процессор(ы) of same type below:; Intel Xeon процессоры 7500 серии (8-core, codename Nehalem-EX) и new поколения Intel Xeon процессоры E7-4800 family (10-core, codename Westmere-EX) | 32x 240-pin слота DIMM; поддержка До 1024 GB 1066 / 978 / 800MHz DDR3 ECC регистровая память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 3x RJ45 LAN портов |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X8QB6-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X8QB6-F-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
- Напряжение памяти
- 1.5 V, 1.35V **
- Ёмкость и слоты памяти
- 32x 240-pin слота DIMM; поддержка До 1024 GB 1066 / 978 / 800MHz DDR3 ECC регистровая память; память Mirroring поддерживается
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB, 32GB **
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1333 * / 1066 / 978 / 800MHz ECC регистровая DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Четыре 1567-pin LGA разъёма; поддержка До Четыре Intel Xeon 64-bit процессор(ы) of same type below:; Intel Xeon процессоры 7500 серии (8-core, codename Nehalem-EX) и new поколения Intel Xeon процессоры E7-4800 family (10-core, codename Westmere-EX)
- Чипсет
- Intel 7500 (Boxboro-EX) чипсет; ICH10R
- QPI
- До 6.4 GT/s
- Количество процессорных разъёмов
- 4
Интерфейсы и расширение
- COM-порты и колодки
- 1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
- Super I/O
- Winbond 83527HB chip
- Видеовыход VGA
- 1x VGA порт
- Графический контроллер
- Matrox G200eW 16 MB DDR2
- Порты USB
- 2x USB сзади портов; 2x USB Внутренний колодки (3 портов); Всего 5 USB 2.0 Compliant
- Сетевые контроллеры
- Intel 82576 Двухпортовый Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 3x RJ45 LAN портов
- Слоты PCIe
- 2 (x16) PCI-E 2.0 или 1 (x16) PCI-E 2.0 + 2 (x8) PCI-E 2.0 или 4 (x8) PCI-E 2.0 слоты
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Условия совместимости шасси
- Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 16.4" x 16.79" (41.66cm x 42.65cm)
- Условия эксплуатации
- Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- Проприетарный
Накопители
- Контроллер и порты SAS
- Broadcom 6Gb/s SAS 2108 (512MB cache) RAID 0, 1, 5, 6, 10, 50, 60 Поддержка BBU (battery backup) extension kit (опционально); 8x 6Gb/s SAS / SATA портов
- Контроллер и порты SATA
- Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
- Порты Serial ATA
- Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of 10 разъёмы вентиляторов supporting До 10 вентиляторов; Ten 4-pin разъёмы вентиляторов; 10x вентиляторов с контролем оборотов; Поддержка 4-pin вентиляторов (без регулировки оборотов); Регулировка вентиляторов для снижения шума
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) дежурное питание, VBAT, память, Напряжения чипсета.; 4-фазный регулятор напряжения с автоматическим определением от 0.6V-1.35V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
- Управление питанием
- ACPI / ACPM Управление питанием
Управление и безопасность
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III
- Тип BIOS
- 32Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры
Отзывы о товаре
Вопросы о товаре
Какие проверки по совместимости важны перед заменой материнской платы MBD-X8QB6-F-B в сервере Supermicro?
Как материнская плата влияет на выбор процессоров и памяти при сборке/модернизации?
Какие риски возникают, если не совпадает набор интерфейсов платы с тем, что планируется использовать в сервере?
Как учесть тему legacy-платформ при подборе замены для MBD-X8QB6-F-B?
Что проверить, чтобы замена платы не сорвала обслуживание и стабильность серверной платформы?
