Артикул: MBD-X8SIA-O

Наличие уточняйте

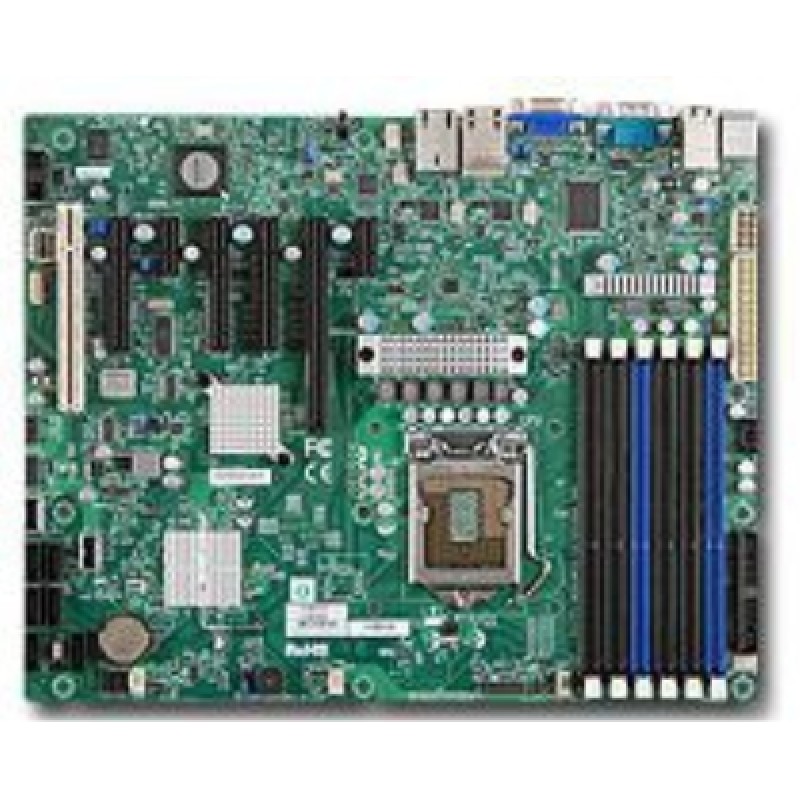

Материнская плата Supermicro MBD-⁠X8SIA-⁠O

Цена последней отгрузки со склада:

28 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8SIA-O

Материнская плата Supermicro MBD-X8SIA-O предназначена для построения серверных и рабочих систем на платформе с процессором Intel Xeon. Формат ATX и сокет LGA1156 задают совместимость с соответствующими корпусами и охлаждением, а набор базовых интерфейсов позволяет использовать плату в конфигурациях, где важны стабильная работа, подключение накопителей и сетевое подключение. Модель относится к линейке серверных плат Supermicro и рассчитана на применение в сборках, где требуется сочетание процессорной поддержки, памяти DDR3 и нескольких SATA-накопителей.

Плата поддерживает процессоры Intel Xeon и использует один процессорный разъем LGA1156. Для установки оперативной памяти предусмотрено 6 слотов DDR3, что позволяет собрать конфигурацию с несколькими модулями памяти в зависимости от требований платформы. Наличие 6 портов SATA помогает подключать накопители для системного диска, массива данных или служебного хранения. Два сетевых интерфейса LAN делают плату удобной для серверных задач, где требуется отдельное подключение к сети или резервирование канала связи.

Supermicro MBD-X8SIA-O подходит для сборки компактных серверов и специализированных систем, где важны проверенная компоновка, набор серверных интерфейсов и совместимость с платформой Intel Xeon поколения LGA1156. Это решение для задач, в которых необходимы проводные сетевые подключения, работа с несколькими накопителями SATA и использование памяти DDR3 в формате ATX.

Описание платы можно использовать как основу для подбора серверной платформы, если важны сокет LGA1156, поддержка Xeon, шесть слотов DDR3 и встроенные сетевые порты. Такая конфигурация удобна для серверов начального и среднего уровня, а также для задач, где требуется классическая дискретная сборка на базе серверной материнской платы Supermicro.

Функциональные возможности

Плата X8SIA задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements.
  • Тип и режимы памяти: 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: 6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 6 SATA портов; 6 SATA hard drives поддерживается.
  • PCIe: 3 (x8) PCI-E 2.0 (1 в физическом слоте x16); 1 (x4) PCI-E 2.0 (using x8 слот); 2 (x1) PCI-E слоты.
  • USB: 4x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 10 USB 2.0 Compliant.
  • Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel 3420 чипсет.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X8SIA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X8SIALGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11016x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8SIA-FLGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11016x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8STILGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серииподдержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8SILLGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11014x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X8SIA. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X8SIA MBD-X8SIA — 1 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-022L — 1 шт., Заглушка I/O MCP-260-00039-0N — 1 шт., Manual MNL-1165-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X8SIA-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V
Ёмкость и слоты памяти
6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
6
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101
Сокет процессора
LGA 1156
Чипсет
Intel 3420 чипсет
Тактовый генератор
CK505

Интерфейсы и расширение

COM-порты и колодки
1x Fast UART 16550 serial порт; 1x Внутренний колодка
Super I/O
Nuvoton W83627DHG UBE
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
4x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 10 USB 2.0 Compliant
Сетевые контроллеры
Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
1 32-bit PCI слот
Слоты PCIe
3 (x8) PCI-E 2.0 (1 в физическом слоте x16); 1 (x4) PCI-E 2.0 (using x8 слот); 2 (x1) PCI-E слоты

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-022L
1 шт.; ATX FLOPPY CABLE 3 колодки PB FREE
Комплект: Manual MNL-1165-QRG
1 шт.; X8SIA/X8SIA-F Краткое руководство
Комплект: X8SIA MBD-X8SIA
1 шт.; X8SIA Материнская плата
Комплект: Заглушка I/O MCP-260-00039-0N
1 шт.; STANDARD SIZE Заглушка I/O для X8SIA
Условия и ограничения
All X3400 серии и L3426 CPU Поддержка RDIMM и UDIMM; All i3 серии, L3406, G6950, и G1101 CPU Поддержка UDIMM только
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
6 SATA портов; 6 SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Программное обеспечение управления
SuperDoctor III; Watch Dog
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Роман Ковалев28.07.2025

5/5

Меняли старую плату в системе на LGA1156, поэтому заранее сверили корпус и подключение накопителей. После установки сервер загрузился, диски и сеть появились сразу. Для такой замены вышло спокойно и без лишней возни.

Плюсы товара

Сервер запустился после установки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимостные проверки нужно сделать, чтобы материнская плата заработала в существующем серверном корпусе?

Сверьте сокет процессора LGA1156 и форм-фактор ATX с вашей платформой. Также учитывайте, что плата рассчитана на DDR3 и имеет 6 SATA-портов.

Какие ограничения по памяти и накопителям могут повлиять на конфигурацию сервера после установки платы?

Вы планируете объем и компоновку под 6 слотов DDR3 и 6 SATA-подключений. Если в проекте требуется больше или другая схема хранения, может понадобиться менять архитектуру.

Как учесть сетевые требования, если сервер должен работать с двумя отдельными LAN-соединениями?

Плата имеет 2 LAN-интерфейса. Для сценариев с разделением сетей/резервированием учитывайте, что именно эти два проводных порта будут точками подключения в системе.

Какие риски возникают при подборе процессора и сборке, если опираться только на «серверное назначение»?

Для этой платы критичны процессорная платформа и сокет: она рассчитана на Intel Xeon с разъемом LGA1156. Несовпадение по сокету приведет к невозможности установки.

На что обратить внимание при построении дискового массива, если вы выбираете плату с 6 портами SATA?

С 6 SATA-портами можно построить конфигурацию под заданное число дисков в рамках вашей схемы хранения. Если требуется другой масштаб по дискам или интерфейсам, это нужно учесть на этапе подбора.
